Представляем готовое решение для жгутовых производств, которое мы реализовали на предприятии одного из заказчиков.
На большинстве предприятий жгут протягивают в готовую плетенку, и это достаточно трудоемкий и длительный процесс. К тому же, активно задействован человеческий труд. Плетенка приходит намотанная на бухты, соответственно, ее необходимо растянуть до необходимого диаметра, а затем протянуть в нее тело жгута. Это занимает много времени, особенно если жгут достаточно длинный. А в случае, если плетенка повреждена, операцию приходится начинать сначала.
Данный этап изготовления жгутов можно кардинально изменить и ускорить.
Для участка оплетения мы предлагаем 2 станка, полностью автоматизирующие процесс оплетения:
- Станок для намотки и тростки проволоки
- Станок оплетения жгутов проводов
Станок для намотки и тростки проволоки / тростильная машина
Станок позволяет перематывать проволоку с катушек большого диаметра на специальные машинные катушки (шпули). Кроме того, на станке проволоку или нити возможно тростить, т.е. наматывать на катушку не одну нить, а несколько вместе, образуя прядь. Затем готовые катушки вставляются в станок для оплетения жгутов.
Станок состоит из отдающей стойки на 12 катушек и блока управления с двумя наматывающими головками. Т.е. одновременно можно наматывать проволоку/ нити на 2 катушки.
Катушки, с которых происходит намотка, могут быть практически любого диаметра.
Характеристики:
- Регулировка скорости намотки
- Регулировка стабильной длины намотки
- Регулировка натяжения
- Счетчик слоев намотки
- Датчик обрыва проволоки

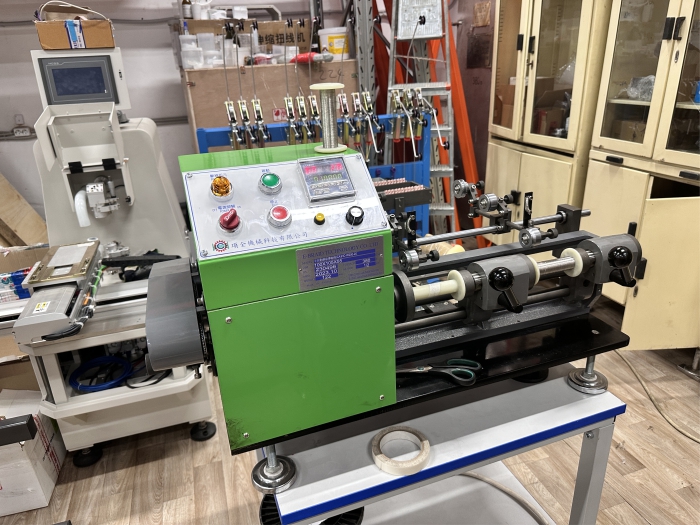

Блок управления станка для намотки и тростки проволоки

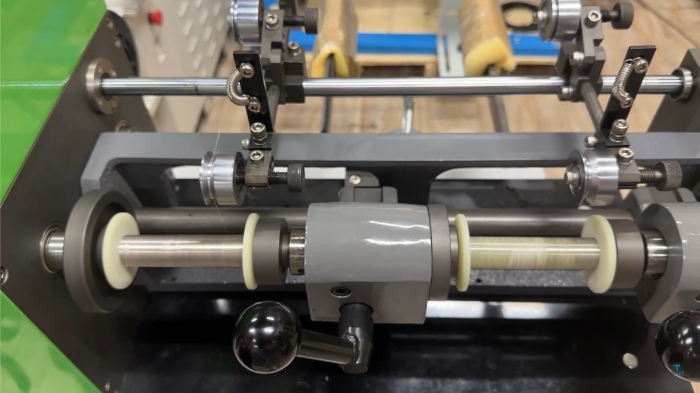

Станок для намотки и тростки проволоки: 2 наматывающие головки

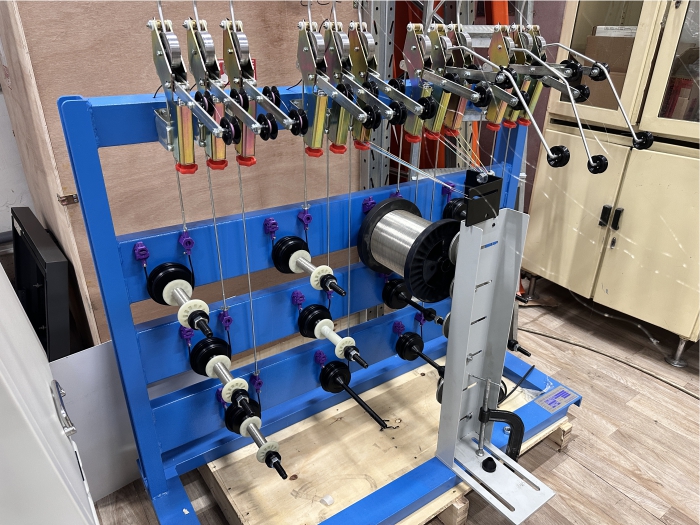

Станок для намотки и тростки проволоки: отдающая стойка на 12 катушек

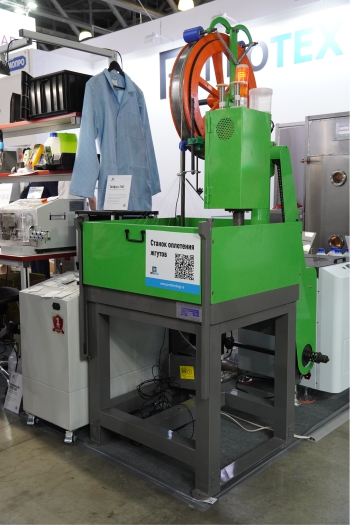

Станок оплетения жгутов проводов
Готовая катушка извлекается из станка для намотки и тростки и вставляется в станок оплетения жгутов.
Для своего проекта мы взяли 2 таких станка: на 24 и 36 катушек. Также мы готовы поставить станки на 16, 32, 48 катушек. От количества катушек зависит плотность оплетки и ее диаметр. При этом не обязательно одновременно задействовать все катушки. Скорость вращения катушек регулируется.
Жгут вставляется в место схождения всех проволочек/нитей, а далее процесс происходит без участия оператора. Оплетенный жгут наматывается на вытяжное колесо.
Станки для проекта мы основательно доработали на своем производстве:
- адаптировали для любой длины жгута, вырезав сквозное отверстие на площадке с катушками,
- снизили уровень шума благодаря «масляной подушке»: шестерни находятся в емкости с маслом.
Станок работает с медной луженой и посеребренной проволокой, моноволоконными нитями и другими материалами.
Оплетение жгутов обеспечивает их механическую защиту, защиту от электромагнитных помех и теплоизоляцию. В зависимости от приоритетов по части защиты выбирается материал и вид оплетения (мононити или пряди).
Данные станки полностью закрывают потребности участка оплетения жгутов и кабелей, при этом значительно ускоряя процесс.

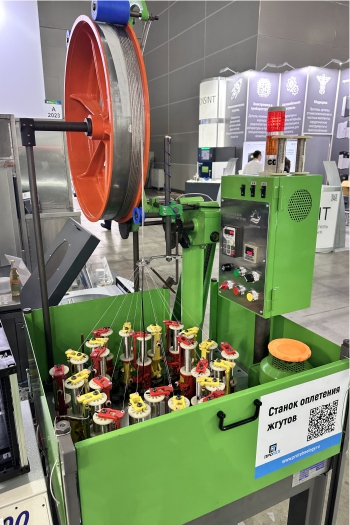

Станок оплетения жгутов проводов на 24 катушки
