Представляем новые портативные цифровые осциллографы-мультиметры серий АКИП-4125С и АКИП-4128С.
Обе серии включают по две двухканальные модели, с аналоговой полосой пропускания 100 МГц и 200 МГц. Осциллографы выполнены на базе одного 8-битного АЦП, максимальная частота дискретизации в одноканальном режиме 1 Гвыб/с, максимальная длина памяти в одноканальном режиме 12 Мвыб, при активации двух каналов частота дискретизации и память делятся пополам между активными каналами.

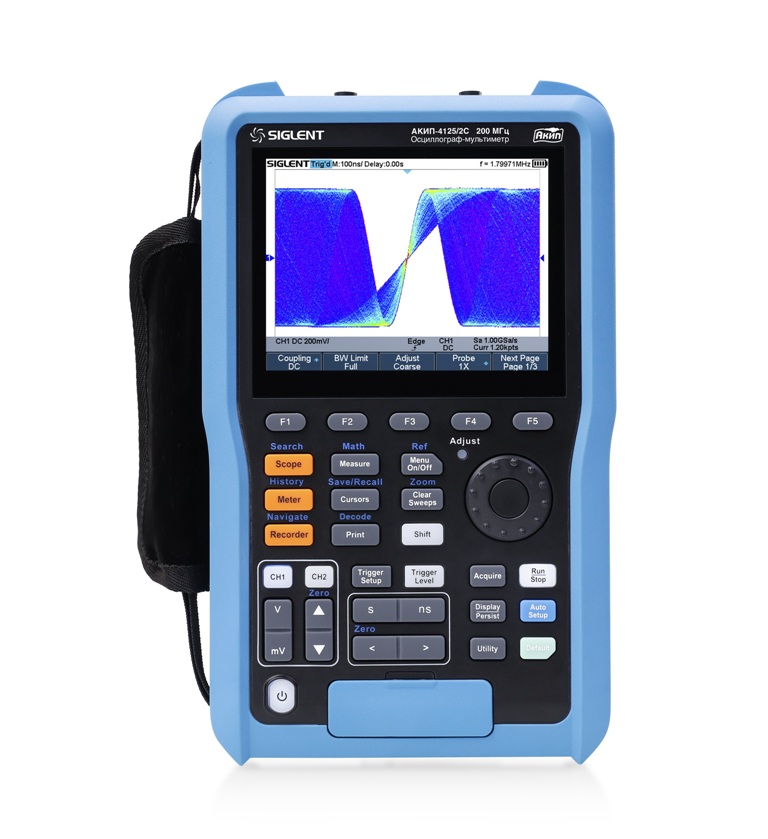

Серия АКИП-4125С имеет два неизолированных аналоговых канала осциллографа и один изолированный канал мультиметра. Максимальное входное напряжение аналоговых входов осциллографа: КАТII 300 Вскз. Максимальное входное напряжение мультиметра: КАТII 300 Вскз.

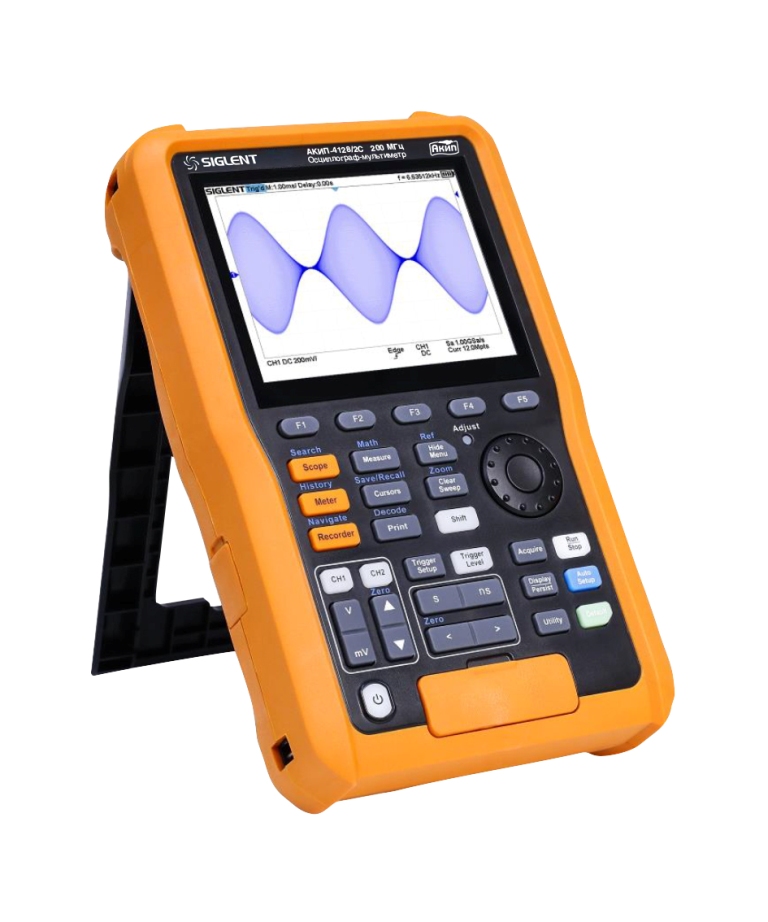

В приборах серии АКИП-4128С реализована полная изоляция между двумя аналоговыми каналами осциллографа, одним каналом мультиметра, адаптером питания и портом USB. Полная изоляция делает данную серию идеальной как для лабораторных измерений, так и для измерений плавающих сигналов, поскольку снижает риск случайного короткого замыкания. Максимальное входное напряжение аналоговых входов осциллографа: КАТIII 600 Вскз, КАТII 1000 Вскз. Максимальное входное напряжение мультиметра: КАТIII 600 Вскз, КАТII 1000 Вскз.
В новых портативных осциллографах АКИП™ реализована технология SPO, которая раньше была доступна только в стационарных моделях. Отличительной особенностью данной технологии является не только увеличенная скорость обновления экрана (до 100000 осциллограмм в секунду в обычном режиме сбора данных и до 400000 в режиме сегментированной развёртки), но и 256 уровней интенсивности свечения луча, что обеспечивает при отображении сигнала яркостную или цветовую градацию частоты развёрток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.
Осциллографы серий АКИП-4125С и АКИП-4128С имеют коэффициент отклонения (Коткл.) от 2 мВ/дел (5 В/дел для серии АКИП-4128С) до 100 В/дел, усовершенствованную аппаратную схему синхронизации, включая синхронизацию и декодирование последовательных данных по шинам I2C, SPI, UART, CAN, LIN.
Возможность частотного анализа, математическая функция БПФ, в осциллографах-мультиметрах выполняется на интервале 1М точек, что в несколько раз повышает измерительные возможности в сравнении с моделями одного класса, где частотный анализ выполняется, как правило, на длине 16К точек.
Помимо аналоговых осциллографических каналов новые осциллографы-мультиметры снабжены отдельным входом мультиметра на 6000 отсчётов. Вход мультиметра изолирован от аналоговых входа в обеих сериях. В режиме мультиметра прибор может выполнять следующие виды измерений: постоянное/переменное напряжение, постоянный/переменный ток, сопротивление, ёмкость, тестирование диодов и проверка целостности цепи.
Осциллографы-мультиметры новых серий оснащены встроенным регистраторам данных, по каналам осциллографа и мультиметра. Максимальная частота дискретизации в режиме регистратора осциллографа достигает 25 квыб/с, что позволяет выполнять запись длительностью до 22 часов. Регистратор в режиме мультиметра позволяет записывать до четырёх типов измерений с интервалом 0,1 с и длительностью до 25 часов.
Встроенная съёмная аккумуляторная литиевая батарея ёмкостью 6900 мАч обеспечивает до 5,5 часов (4 часа для серии АКИП-4128С) работы без подзарядки.
Портативные осциллографы имеют герметичный корпус с защитой от пыли и капель воды IP51, что гарантирует надёжность, необходимую для работы в суровых условиях. Прорезиненная поверхность с большими клавишами также облегчает использование в сложных условиях.
Особенности и ключевые преимущества:
- Осциллограф: 2 канала, полоса пропускания: АКИП-4125/1С и АКИП-4128/1С - 100 МГц, АКИП-4125/2С и АКИП-4128/2С 200 МГц
- Серия АКИП-4128С - полная изоляция между двумя аналоговыми каналами осциллографа, одним каналом мультиметра, адаптером питания и портом USB
- Максимальная частота дискретизации реального времени 1 ГГц
- Максимальная длина памяти: 6 МБ/канал (12 МБ при объединении каналов)
- Автоматические измерения (до 38 параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»)
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение квадратного корня (√)
- Частотный анализ (БПФ), 1 млн. точек.
- Скорость обновления экрана: 100000 осц./с (до 400000 осц./с в режиме сегментированной развертки)
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
- Режим сегментированной памяти: до 80.000 сегментов
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Декодирование сигналов в стандартной комплектации: I2C, SPI, UART, CAN, LIN
- Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), по шаблону, по ранту
- Цифровой регистратор:
- осциллограф (дискретизация 25 кГц), внутренняя память 25 МБ, внешняя до 2 ГБ
- мультиметр (интервал от 0,1 с до 10 м), до 3,6 М измерений
- Мультиметр: True RMS измерение напряжения и тока, сопротивления, ёмкости, прозвонка цепи, проверка диодов
- Компактное исполнение: отдельные клавиши для каждого канала (усиление), развёртка, системы синхронизации, мультиметра
- Автономное батарейное питание
- Цветной ЖК-дисплей (14,2 см), разрешение 640*480
- Интерфейсы: USB Host, USB Device (MicroUSB-TMC)
- Поддержка команд дистанционного управления SCPI
- Степень защиты корпуса IP51
