Новинка: полуавтоматический паяльный робот

Новинка!

Полуавтоматическая паяльная машина заменяет ручные операции пайки. Она имеет легкую конструкцию, обладает характеристиками стабильной работы, удобна  в техническом обслуживании. Используется для пайки светодиодов, печатных плат и других работ.

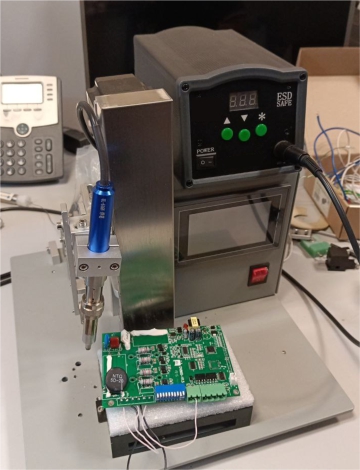

Паяльный полуавтоматический станок (робот) программируется под определенные задачи. Так, паяльник обладает регулировкой температуры, скорости и длины хода, времени пайки. Подача припоя также имеет настройки: алгоритм подачи, длина подачи и др.

На видео - пайка проводов к печатной плате через отверстия.

При ручном выполнении данной операции монтажник должен зафиксировать плату, удерживать провод, держать паяльник и подавать припой в место пайки. Без специальных приспособлений выполнить эти операции двумя руками весьма проблематично.

При работе на станке достаточно взять плату, вставить провод, положить плату на ложемент и удерживать провод в нужном положении. Нажав на педаль (можно настроить и автоматический режим), паяльник опустится к месту пайки, подача припоя произойдет автоматически согласно настройкам.

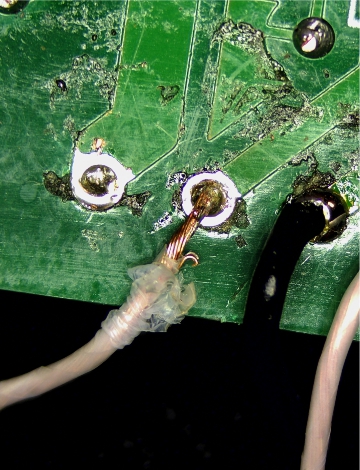

Обратная сторона платы под микроскопом. Провод слева срезан, чтобы продемонстрировать, что отверстие заполнено припоем.
Средний п
ровод разрезан, чтобы продемонстрировать затекание.
Правый провод получился с наплывом, что свидетельствует о полном прогреве монтажного отверстия.

Оборудование доступно к заказу. Робот кастомизируется под разные задачи. Оснастка поставляется в зависимости от задач заказчика.
