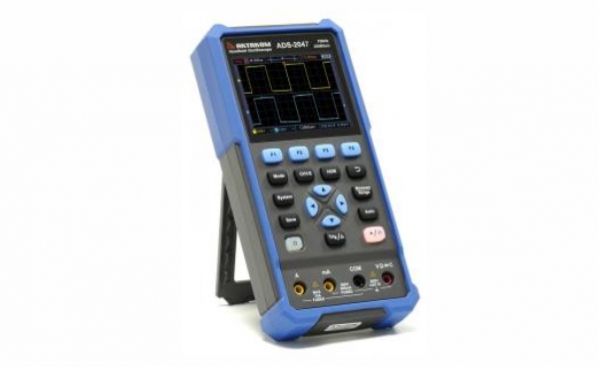

Компактные осциллографы Актаком экономного класса серии ADS-204x могут стать незаменимым помощником при работах в полевых условиях и при выездах специалистов для сервисного обслуживания и устранения неполадок.
Линейка представлена четырьмя моделями с полосами пропускания осциллографа 40 МГц (ADS-2044, ADS-2045) и 70 МГц (ADS-2046, ADS-2047). Несмотря на небольшие размеры и малый вес, новые приборы могут совмещать в одном корпусе до трех полнофункциональных измерительных устройств: цифровой двухканальный осциллограф и 4 ½ разрядный TrueRMS мультиметр - для всех моделей серии, а для моделей ADS-2045 и ADS-2047 дополнительно имеется встроенный генератор сигналов специальной формы.
Питание приборов данной серии производится от двух литий-ионных аккумуляторов общей мощностью 4400 мАч, причем предусмотрена возможность зарядки от USB интерфейса. На полном заряде компактные осциллографы Актаком ADS-204x могут работать до 6 часов. Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК. Управление приборами возможно при помощи SCPI-команд.
| ADS-2044 | ADS-2045 | ADS-2046 | ADS-2047 | |
| Функции | Осциллограф-мультиметр | Осциллограф-мультиметр-генератор сигналов | Осциллограф-мультиметр | Осциллограф-мультиметр-генератор сигналов |
| Осциллограф | ||||
| Количество каналов | 2 | |||
| Макс. полоса пропускания | 40 МГц | 40 МГц | 70 МГц | 70 МГц |
| Макс. частота дискретизации | 250 Мвыб/с | |||
| Скорость захвата | 10000 осц/с | |||
| Макс. глубина записи | 8 К точек | |||
| Вертикальное разрешение | 8 бит | |||
| Горизонтальная развертка | 5 нс/дел ~ 1000 с/дел | |||
| Коэффициент вертикального отклонения | 10 мВ/дел ~ 10 В/дел | |||
| Измерения | Курсорные, автоматические (7 типов) | |||
| Мультиметр | ||||
| Разрядность | 4 ½ разряда, 20000 отсчетов | |||
| TrueRMS | да | |||
| Функции измерения | напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи | |||
| Генератор сигналов специальной формы (только для ADS-2045 и ADS-2047) | ||||
| Кол. выходов | 1 | |||
| Частота генерации | 0,1 Гц ~ 25 МГц | |||
| Формы сигнала | 4 основных (синусоидальная, прямоугольная, пилообразная, импульсная) + 8 специальных | |||
| Вертикальное разрешение | 14 бит | |||
| Выходная амплитуда | 20 мВп-п ~ 5 Вп-п (HighZ), 10 мВп-п ~ 2,5 Вп-п (50 Ом) | |||
| Общие характеристики | ||||
| Питание | 2 Li-ion аккумулятора х 2200 мАч | |||
| Интерфейсы | USB тип С | |||
| Дисплей | Цветной ЖК дисплей с TFT матрицей размером 320х240 точек, диагональ 3,5” | |||
| Габаритные размеры/вес | 198 х 96 х 38 мм / 600 г | |||
