Компания GW Instek (Тайвань) представляет новую серию многоканальных пробойных установок GPT-79500 (тестеров электробезопасности) с выходной мощностью до 150 ВА, разработанных специально для одновременного подключения нескольких объектов испытаний.
В составе серии 2 модели, каждая из которых имеет встроенный 8-канальный сканер. Установки GPT-79513 и GPT-79503 соответствует нормам международных и национальных стандартов: IEC (МЭК), EN, UL, CSA, GB, JIS и другим правилам оценки электробезопасности. Новинки предназначены для применения в приложениях тематики тестирования базовых элементов с обмотками (катушки, трансформаторы) или электронных компонентов в процессе типовых испытаний.
Установка является комплексной («3 в 1») и позволяет выполнять испытания в трёх основных режимах: тест на пробой переменным напряжением (ACW) до 5 кВ, тест на пробой постоянным напряжением (DCW) до 6 кВ, измерение сопротивления изоляции Rиз до 2 ГОм испытательным напряжением до 1000 Впост. Конструкция соответствует требованиям последней версии стандарта IEC-61010-2-034 и реализована с использованием выходной мощности 150 ВА переменного тока для формирования испытательного сигнала.

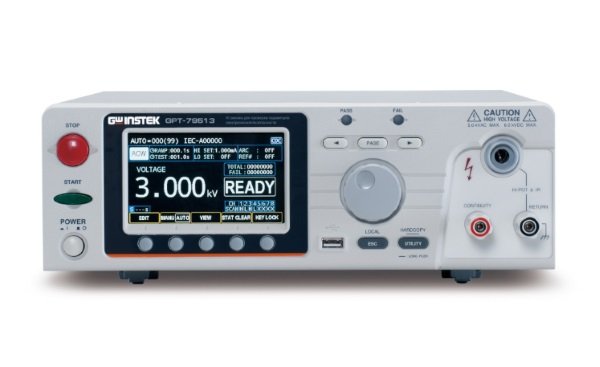

Статус 8 каналов установки GPT-79513 в зависимости от типа исследуемого устройства и требований теста может быть задан – H / L или X, что особенно востребовано для компонентов с обмотками (катушки, намоточные изделия) при тестировании, например, многовыводных трансформаторов, имеющих несколько клемм отдельных обмоток.
В модели GPT-79503 обеспечивается установка каждого из 8 каналов только в статус - H или X, что больше подходит для тестирования общих компонентов РЭА, таких как пассивные компоненты с целью высоковольтного испытания электрической прочности между двумя точками.
Особенности новых пробойных установок:
- Высокое разрешение установки по току и по напряжению (1 мкА/ 1 В).
- Дополнительный режим контроля целостности цепи током 100 мА (GC- Ground Check).
- Статистический подсчет, отображение общего количества тестов и результатов.
- Экспорт/импорт профиля настройки с помощью USB-накопителя для переноса на установки аналогичной модели.
- Микропроцессорное управление, высокая стабильность Uисп.
- Режимы запуска испытаний - «Ручной»/ «Авто».
- Порт блокировки (interlock) для блокировки выхода установки.
- Регулировка ВВ напряжения в ходе теста, регулируемое время – Нарастание/ Спад/ Пауза.
- Графический цветной TFT-дисплей (диаг. 10,9 см).
- Световая и звуковая индикация (состояние, результат теста).
- Интерфейсы: RS-232, USB (2), порт внешнего аналогового программирования и управления (I/O).
