История В сентябре 2017 года компания Rohde & Schwarz выпустила новый анализатор спектра R&S®FPL1000 в качестве преемника известного R&S®FSL. R&S®FPL1000 был впервые представлен как прибор с диапазоном рабочих частот от 5 кГц до 3 ГГц. В марте 2019 года вышла в свет модель R&S®FPL1000 с частотой до 7,5 ГГц, а также стала доступна опция измерительного приложения для векторного анализа сигналов R&S®FPL1-K70 и опция для измерений электромагнитных помех R&S®FPL1-K54. Теперь R&S®FPL1000 доступен с новой аппаратной опцией внутреннего генератора R&S®FPL1-B9. R&S®FPL1-B9 - это аппаратная опция, которая устанавливается на заводе и обеспечивает прибор функционалом встроенного генератора до 3 ГГц для модели R&S®FPL1003 или 7,5 ГГц для модели R&S®FPL1007. Важно отметить, что данный генератор может использоваться как независимый источник CW или как следящий генератор. Таким образом новая опция устраняет необходимость в дополнительном внешнем генераторе сигналов на вашем рабочем месте. |
 |
Новая опция внутреннего генератора
Анализатор спектра R&FPL1000 может использоваться для спектральных измерений, для высокоточных измерений мощности с помощью датчиков мощности, а также для анализа аналоговых и цифровых сигналов. Он поддерживает наиболее распространенные измерения спектра, такие как развертка по частоте, Zero Span, ACLR, S/N, S/N0, OBW, гармонические искажения, TOI и специальные маркерные измерения.

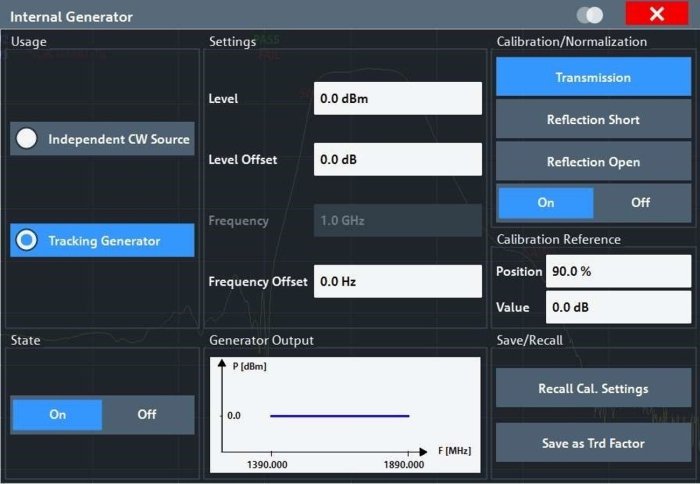

Новая опция внутреннего генератора обеспечивает высокую динамику измерений благодаря спектральной чистоте и позволяет регулировать диапазон уровней от -60 дБм до +10 дБм. Все необходимые настройки и конфигурации R&FPL1-B9 могут быть выполнены в одном диалоговом окне.
Типовые варианты применения R&S®FPL1-B9
Например, с помощью источника CW пользователь может легко определить гармоники активного компонента (усилителя).
 |
Работа в качестве следящего генератора позволяет проводить скалярной анализ, например, измерение частотной характеристики полосы пропускания в абсолютном или нормированном представлении. Режим следящего генератора также предлагает смещение частоты генератора, чтобы иметь возможность выполнять измерение параметров смесителей. |
 |
* Полностью разнесенные аппаратные блоки и цифровое управление гарантируют хорошую изоляцию, т.о. меньше перекрестных помех и использование любого необходимого сдвига частоты следящего генератора. |

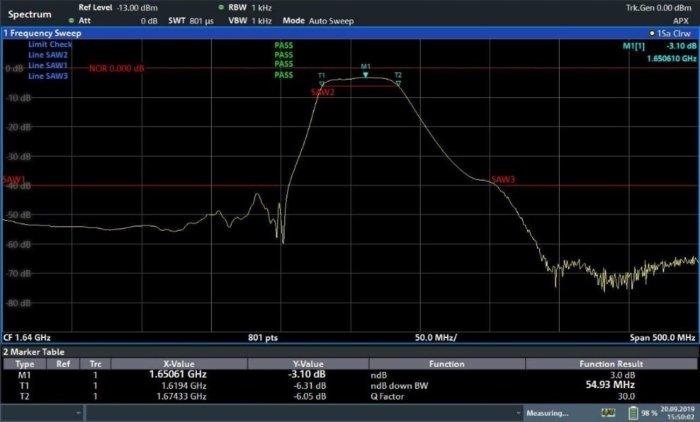

R&S®FPL1000 предоставляет множество стандартных функций, которые упрощают оценку измеряемых параметров и вводят автоматизацию измерений. Например, функция маркера «n-dB down» для проверки ширины полосы пропускания фильтра и ограничительные линии помогают квалифицировать фильтр, используя предопределенную маску.
Ключевые характеристики встроенного генератора R&S®FPL1-B9 |
||
| Частотный диапазон | R&S®FPL1003 | от 5 кГц до 3 ГГц |
| R&S®FPL1007 | от 5 кГц до 7,5 ГГц | |
| Разрешение по частоте | 0.01 Гц | |
| Смещение по частоте | ||
| Диапазон установки | от 0 Гц до fmax зависит от частотного диапазона |
|
| Разрешение установки по частоте | 0.01 Гц | |
| Спектральная чистота | ||
| Уровень собсвенных фазовых шумов (SSB) | частота = 1 ГГц, выходной уровень = 0 дБмВт | |
| отстройка от несущей = 10 кГц | < –102 дБн (1 Гц), тип. –108 дБн (1 Гц) | |
| отстройка от несущей = 100 кГц | < –105 дБн (1 Гц), typ. –111 дБн (1 Гц) | |
| отстройка от несущей = 1 МГц | < –117 дБн (1 Гц), typ. –130 дБн (1 Гц) | |
| Гармоники | выходной уровень = 0 дБмВт | |
| > 1 кГц отстройка от несущей | ном. –35 дБн, | |
| > 4 МГц отстройка от несущей | < –35 дБн, тип. –45 дБн | |
| Уровень | ||
| Специфицированный диапазон уровней | –50 дБмВт до 0 дБмВт | |
| Разрешение установки по уровню | 0.1 дБ | |
| Диапазон перестройки | –60 дБмВт до +10 дБмВт | |
| Абсолютная погрешность установки уровня |
частота = 50 МГц, +20 °C to +30 °C, выходной уровень = –10 дБмВт, |
< 0.5 дБ |
| Неравномерность АЧХ | выходной уровень = –10 дБмВт, опорный уровень на 50 МГц, + 20 °C to +30 °C, смещение по частоте = 0 Гц |
|
| 100 кГц ≤ f ≤ 3 ГГц | < 1 дБ | |
| 3 ГГц < f ≤ 7.5 ГГц | < 1.5 дБ, тип. < 1 дБ | |
| Уровень нелинейности | Для специфицированного диапазона перестройки уровня, опорный выходной уровень –10 дБмВт, +20 °C to +30 °C, f ≥ 100 кГц |
≤ 2 дБ, тип. < 0.5 дБ |
| Динамический диапазон | RBW = 1 кГц, f = 1 ГГц | ном. 115 дБ |
