Осциллографы цифровые Rigol серии MSO8000

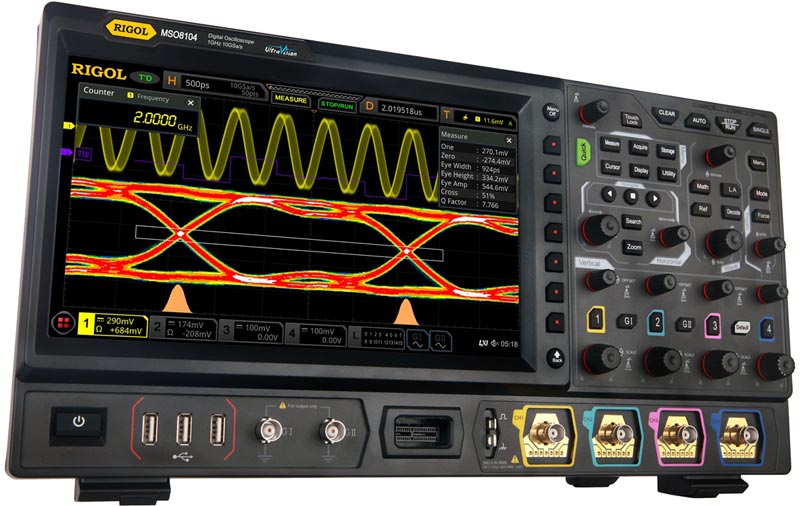

Осциллографы цифровые Rigol серии MSO8000 могут объединять в одном корпусе до семи измерительных приборов: цифровой осциллограф, логический анализатор, генератор сигналов, анализатор спектра, цифровой вольтметр, частотомер и анализатор протоколов. Столь широкая функциональность обеспечивается установкой дополнительных опций. Это позволяет использовать осциллографы Rigol серии MSO8000 для решения широчайшего круга измерительных задач.

В цифровых осциллографах Rigol серии MSO8000 используется новейший процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм - до 450000. Наряду с традиционными органами управления на передней панели прибора, в осциллографах Rigol серии MSO8000 имеется сенсорный дисплей, что делает пользовательский интерфейс простым и удобным.

Существенным функциональным отличием новой серии осциллографов MSO8000 от всех остальных осциллографов Rigol является возможность построения глазковых диаграмм в реальном времени и проведение измерений с функцией восстановления тактовой частоты и измерение джиттера (опция MSO8000-JITTER).

Функция анализа глазковых диаграмм обычно используется для наблюдения за формами принимаемого сигнала с целью анализа влияния межсимвольных искажений (ISI) и шума на производительность системы. Среди измеряемых параметров глазковой диаграммы: высота и ширина "глаза", амплитуда, процент пересечения и Q-фактор.

Таким образом, приборы новой серии осциллографов MSO8000 обладают наиболее высокой производительностью и функциональностью среди всех серий осциллографов Rigol.
В ближайшем будущем данная серия осциллографов заменит модели серии DS6000 и останется "старшей" в модельном ряду Rigol.

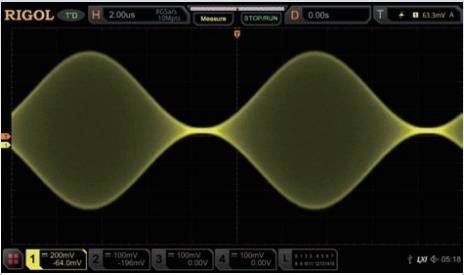

Цифровой осциллограф

• Четыре аналоговых канала
• Максимальная полоса пропускания моделей: 600 МГц (MSO8064), 1 ГГц (MSO8104), 2 ГГц (MSO8204)
• Возможность увеличения полосы пропускания MSO8064 и MSO8104 до 2 ГГц программными опциями
• Максимальная дискретизация до 10 Гвыб/сек в реальном времени
• Максимальная глубина записи до 500 М точек в штатной поставке
• Максимальная скорость захвата осциллограмм до 600000 осц/сек
• Расширенная система синхронизации, включая запуск по сигналам последовательных шин и зональный триггер
• Внешний запуск

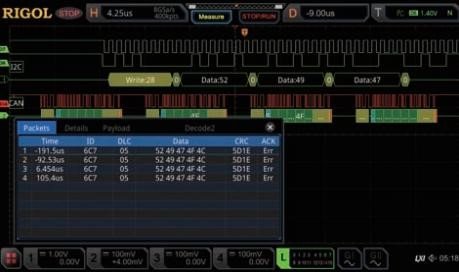

Логический анализатор

• 16 каналов при покупке пробника RPL2316
• Максимальная глубина записи 62,5 М точек для цифровых каналов
• Частота дискретизации до 1,25 Гвыб/сек
• Функция записи и воспроизведения
• Одновременный анализ и отображение цифровых и аналоговых сигналов
• Аппаратные функции записи и воспроизведения
• Объединение цифровых каналов в группы и операции с группами

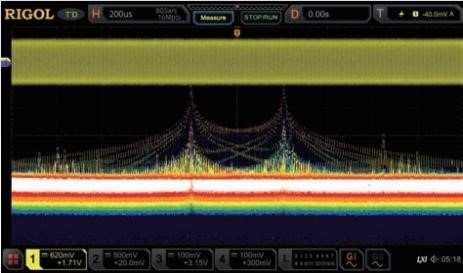

Анализатор спектра

• Расширенный анализ спектров в реальном времени на основе БПФ (FFT)
• Максимальная память до 1 М точек
• Частота анализа: до максимальной аналоговой полосы осциллографа
• Одновременное отображение до четырех групп операций
• Независимая цветовая персистенция для БПФ
• Поддержка до 15 пиков в функции поиска и таблице событий
• 6 оконных функций (прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник)

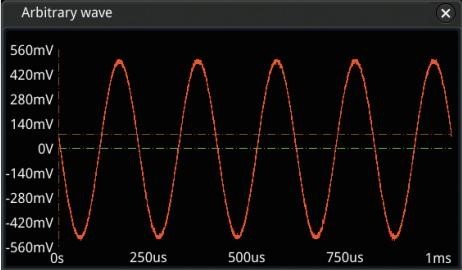

Генератор сигналов (опция MSO8000-AWG)

• Два выходных канала
• До 13 предустановленных форм
• Максимальная частота генерации 25 МГц
• Частота дискретизации до 200 Мвыб/сек
• Режимы модуляции (АМ, ЧМ, ШИМ), свипирования и пакетный режим

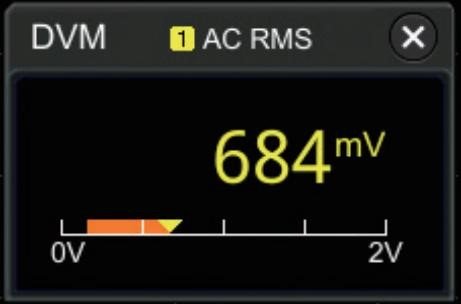

Цифровой вольтметр

• 3 разряда
• Функции измерения напряжения DC/AC, RMS/AC+DC RMS
• Звуковая сигнализация выхода за пределы измерения
• Отображение результатов измерения в цифровой форме и на аналоговой шкале

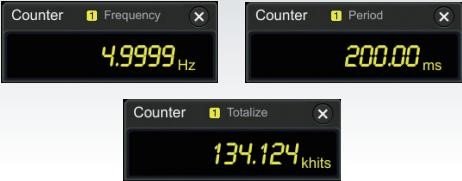

Частотомер

• Функции измерения: частота. период, счет импульсов
• Максимальное разрешение до 6 разрядов
• Максимальная частота до максимальной аналоговой полосы осциллографа
• Максимальная разрядность счетчика 48 бит

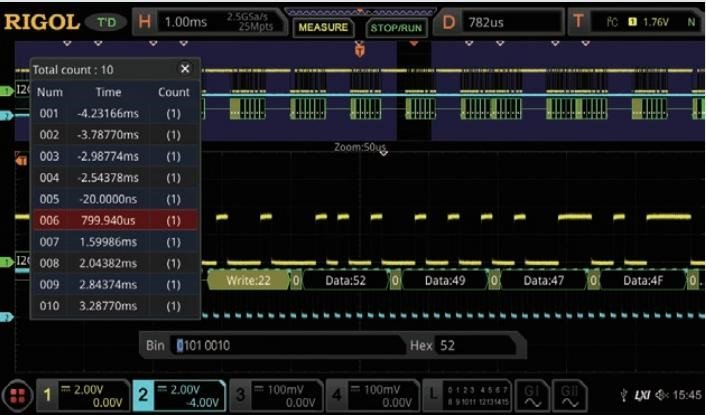

Анализатор протоколов

• RS-232 / UART декодирование - опция MSO8000-COMP
• I²C / SPI декодирование - опция MSO8000-EMBD
• LIN / CAN декодирование - опция MSO8000-AUTO
• FlexRay декодирование - опция MSO8000-FLEX
• I²S декодирование - опция MSO8000-AUDIO
• MIL-STD-1553 декодирование - опция MSO8000-AERO

Серия

DS1000E/D

DS/MSO 1000/Z

DS/MSO 2000A/E

DS/MSO4000

MSO5000

DS/MSO7000

DS6000

MSO8000

Полоса

50 МГц, 100 МГц

50 МГц, 70 МГц, 100 МГц

70 МГц, 100 МГц, 200 МГц, 300 МГц

100 МГц, 200 МГц,
350 МГц, 500 МГц

70 МГц, 100 МГц,
200 МГц, 350 МГц
+ апгрейд

100 МГц, 200 МГц,
350 МГц, 500 МГц
+ апгрейд

600 МГц, 1 ГГц

600 МГц, 1 ГГц, 2 Гц
+ апгрейд

Аналог. каналы

2

4

2

2 или 4

2 или 4
+ апгрейд с 2 до 4

4

2 или 4

4

Цифр. каналы

16 (DS1000D)

16 (MSO1000)

16 (MSO2000)

16 (MSO4000)

16 (опция)

16 (MSO7000)

---

16 (опция)

Встр. генератор сигналов

---

2 канала
(опция -S)

2 канала
(опция -S)

---

2 канала
(опция)

2 канала
(опция для MSO)

---

2 канала
(опция для MSO)

Макс. дискретизация

1 Гвыб/с

1 Гвыб/с

2 Гвыб/с (A)
1 Гвыб/с (E)

4 Гвыб/с

8 Гвыб/сек

10 Гвыб/сек

5 Гвыб/с

10 Гвыб/сек

Скорость захвата

н/д

30000 осц/сек

50000 осц/сек

110 000 осц/сек

500000 осц/сек

600000 осц/сек

180000 осц/сек

600000 осц/сек

Память (макс)

1 М

24 М

14 М/56 М-опц. (A)
28 М (E)

140 М

100 М /200 М (опция)

100 М /250 М, 500 М (опции)

140 М

500 М

Анализ последов. шин

---

I²C, RS232/ UART, SPI

I²C, RS232/ UART, SPI, CAN - опции

I²C, SPI, RS232/ UART,
CAN, FlexRay - опции

I²C, SPI, RS232/ UART, LIN/ CAN,
FlexRay, I²S, MIL - опции

I²C, SPI, RS232/ UART, LIN/ CAN,
FlexRay, I²S, MIL - опции

I²C, SPI, RS232/ UART,
CAN, FlexRay - опция

I²C, SPI, RS232/ UART, LIN/ CAN,
FlexRay, I²S, MIL - опции

Дисплей

5,6" QVGA 320x234

7" WVGA 800x480

8" WVGA 800x480

9" WVGA 800x480

9" сенсорный 1024х600

10,1" сенсорный 1024х600

10,1" WVGA 800x480

10,1" сенсорный 1024х600
