Актаком представил на рынке новую серию недорогих двухканальных генераторов сигналов специальной формы. В линейку вошли четыре модели с максимальной частотой генерации 60 МГц.

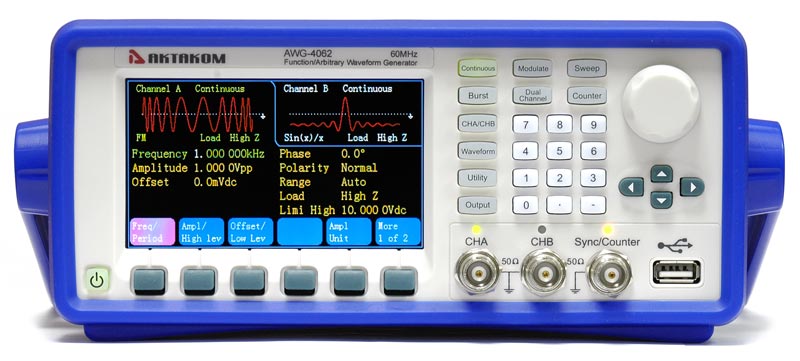

| Приборы снабжены большим 4,3" цветным ЖК дисплеем с разрешением 480х272 точек с интуитивно понятным пользовательским интерфейсом. На нем наглядно отображаются настройки и параметры и осуществлена поддержка представления формы сигнала в графическом виде. Компактный корпус позволяет устанавливать новые приборы на ограниченном рабочем пространстве, в т.ч. и на других настольных приборах. Для связи с ПК в новых генераторах установлен USB и RS-232 интерфейсы, а для синхронизации с другими приборами имеются входы и выходы тактирования и вход внешнего запуска, расположенные на задней панели прибора. На передней пали прибора, кроме выходов сигналов CHA и CHB имеется комбинированный выход синхронизации и вход встроенного частотомера, обеспечивающего измерение частоты в диапазоне до 350 МГц. Здесь же расположен и вход USB интерфейса для подключения USB-носителя на который можно записывать созданные сигналы произвольной формы с высоким качеством. |
 |
| AWG-4012 | AWG-4022 | AWG-4032 | AWG-4062 | |
|---|---|---|---|---|
| Количество каналов | 2 | |||
| Диапазон частот (синус); | 1 мкГц...10 МГц | 1 мкГц...20 МГц | 1 мкГц...30 МГц | 1 мкГц... 60 МГц |
| Разрешение по частоте | 1 мкГц | |||
| Диапазон амплитуд (50 Ом) | 0,1 мВпик-пик -10 Впик-пик (≤ 20 МГц) 0,1 мВпик-пик -7,5 Впик-пик (> 20 МГц) |
|||
| Разрешение по амплитуде
|
1 мВпик-пик (≥1 Впик-пик) 0,1 мВпик-пик (<1 Впик-пик) |
|||
| Кол-во форм сигналов | 5 стандартных, 50 встроенных, произвольная форма | |||
| Произвольная форма | 14 бит (канал CHA), 10 бит (канал CHB) | |||
| 120 Мвыб/с, 4096 точек | 150 Мвыб/с, 4096 точек | |||
| Модулированные сигналы | АМ, ЧМ, ФМ, ЧМн, ФМн, SUM, ШИМ (канал CHA) | |||
| Свипирование | Да, по частоте (канал CHA) | |||
| Пачки импульсов | Да (канал CHA) | |||
| Сложение каналов | Да ((канал CHB) | |||
| Интерфейсы | USB-device, USB-host, RS-232 | |||
| Дисплей | Цветной ЖК, 4.3" TFT, 480 х 272, 65536 цветов |
|||
