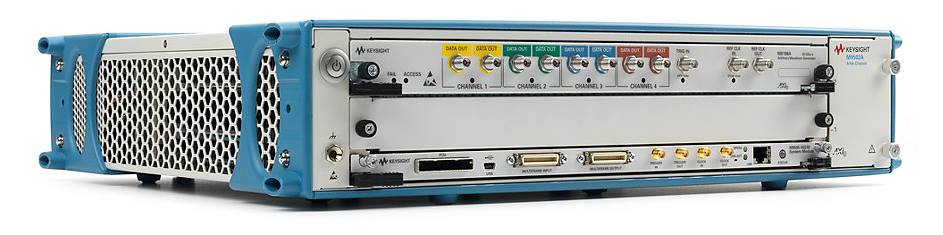

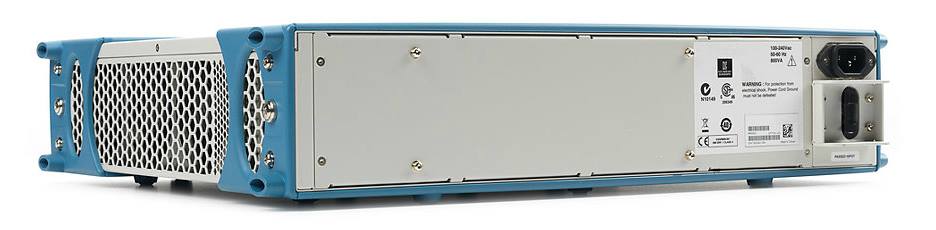

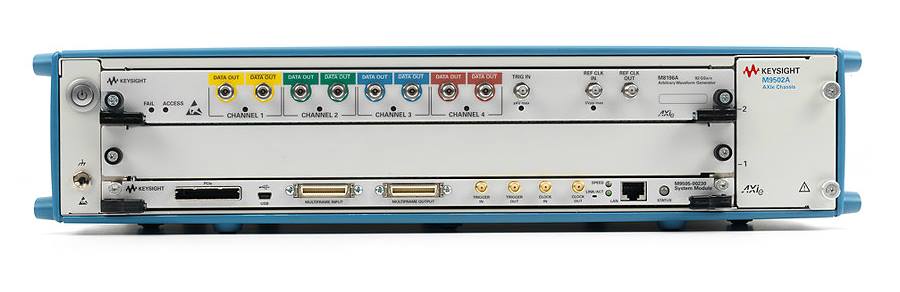

Компания Keysight Technologies представила новый высокоскоростной широкополосный генератор сигналов произвольной формы M8196A.
M8196A является наиболее быстродействующим и гибким в отрасли генератором сигналов и предназначен для передовых исследований в области коммуникационных систем, поддерживающих скорости 100 Гбит/с, 400 Гбит/с и 1 Тбит/с.
Новинка позволяет генерировать многоуровневые цифровые сигналы (например, PAM-4, PAM-8, DMT) с вертикальным разрешением 8 разрядов и тестировать электрические и оптические каналы связи сигналами со сложной модуляцией.
Генератор сигналов произвольной формы M8196A формирует синхронизированные сигналы I/Q с двойной поляризацией, обеспечивая непревзойдённую скорость, полосу и плотностью каналов. Это предоставляет инженерам, занятым тестированием коммуникационного оборудования, новые инструменты, способные решать проблемы, возникающие в каналах Ethernet 100 Гбит/с и 400 Гбит/с или в приложениях с когерентными сигналами.
Функциональные возможности
- Генератор сигналов произвольной формы с высочайшим быстродействием, широким диапазоном частот и высокой плотностью каналов
- Высокая плотность каналов: 1, 2 или 4 канала в каждом модуле в формате AXIe (число каналов можно увеличить с помощью программной лицензии)
- Встроенная функция калибровки частотной и фазовой характеристики для обеспечения высокой чистоты выходного сигнала
- Встроенные входы и выходы тактового сигнала
Основные характеристики
- Частота дискретизации: до 92 Гвыб./с, вертикальное разрешение 8 бит
- Аналоговая полоса частот: до 32 ГГц
- Выходное напряжение: до 1 В (размах) для несимметричных сигналов и до 2 В (размах) для дифференциальных сигналов; окно напряжения: от –1,0 В до +2,5 В
- Формирование сигналов со скоростью до 64 Гбод и выше
- Глубина памяти сигналов произвольной формы: до 512 тыс. выборок на каждый канал
- Сверхнизкий уровень собственного джиттера
- Время нарастания/спада (между уровнями 20% и 80%): менее 9 пс (с коррекцией АЧХ)
 |
 |
 |
