Векторные ВЧ генераторы АКИП серии 7SG39.

Компания «ПРОТЕХ» представляет новую серию векторных ВЧ генераторов торговой марки АКИП™ - 7SG390.

Генераторы сигналов 7SG390-серии предлагают широкий спектр возможностей модуляции, который включает режимы: амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (ФМ) и импульсная модуляция (ИМ). Новинки имеют внутренней источник модуляции, а также вход «I/Q modulation» для подачи сигнала внешней модуляции в полосе частот до 300 МГц (импеданс 50 Ом, уровень ±0,5 В).

Новая линейка генераторов состоит из трех моделей:

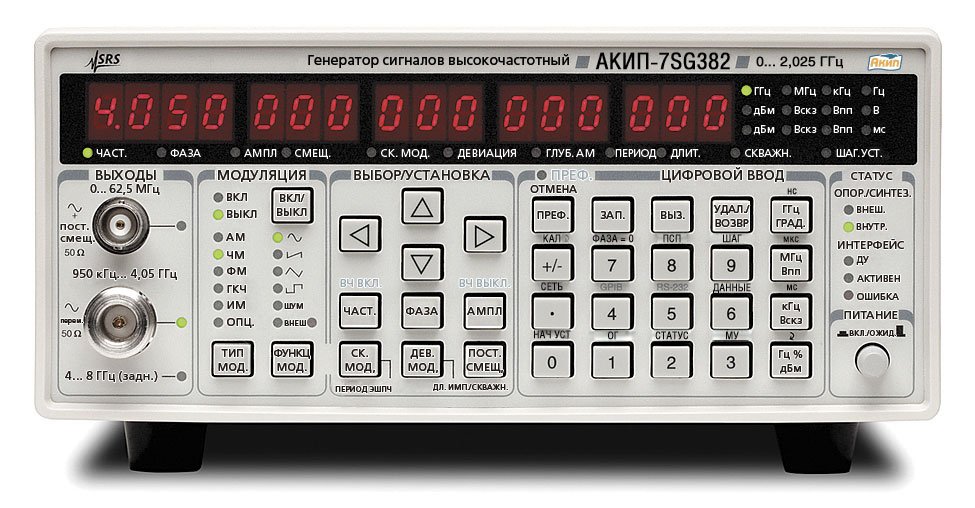

• АКИП-7SG392 до 2,025 ГГц
• АКИП-7SG394 до 4,05 ГГц

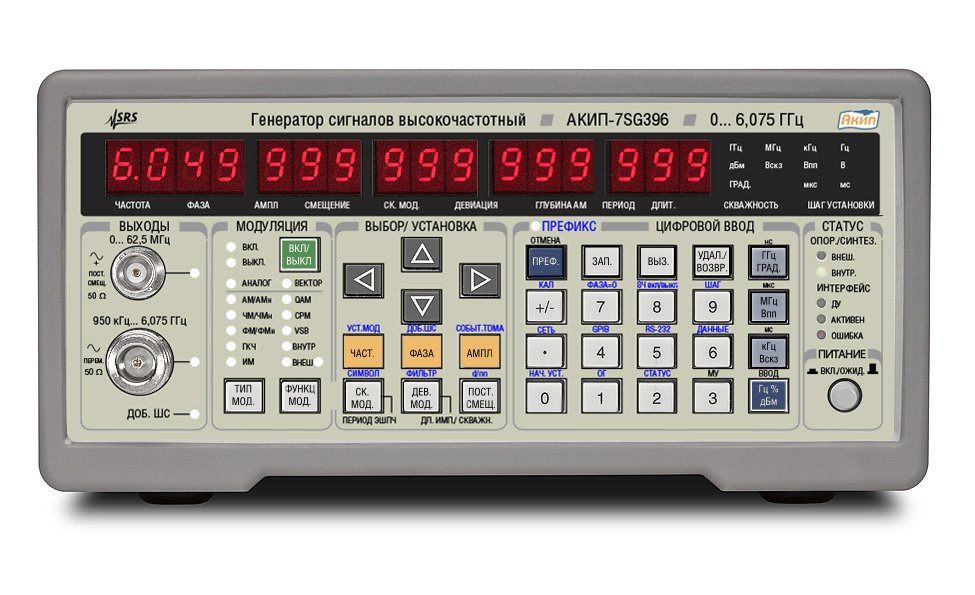

• АКИП-7SG396 до 6,075 ГГц

АКИП-7SG392	АКИП-7SG394	АКИП-7SG396

Генератор СВЧ векторный. 2 выхода: BNC-выход - DC … 62,5 МГц, N-выход 950 кГц …2,025 ГГц, разрешение 1 мкГц; выходной уровень - 110 дБм … +13 дБм (< 4 ГГц); разрешение 0,01 дБм, фазовый шум -116 дБн/Гц на 1 ГГц при отстройке 20 кГц. Аналоговая модуляция: АМ, ФМ, ЧМ, ИМ, ГКЧ. Векторная модуляция: PSK, QAM, FSK, CPM, MSK, ASK, VSB. Встроенные протоколы связи: GSM, GSM EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA и ATSC DTV. Стандартный опорный источник OCXO – 5 х 10-8, интерфейсы: LAN, GPIB, RS-232. Габариты: 216 х 89 х 330 мм, масса: 4,5 кг	Генератор СВЧ векторный. 2 выхода: BNC-выход - DC … 62,5 МГц, N-выход 950 кГц …4,05 ГГц, разрешение 1 мкГц; выходной уровень - 110 дБм … +13 дБм (< 4 ГГц); разрешение 0,01 дБм, фазовый шум -116 дБн/Гц на 1 ГГц при отстройке 20 кГц. Аналоговая модуляция: АМ, ФМ, ЧМ, ИМ, ГКЧ. Векторная модуляция: PSK, QAM, FSK, CPM, MSK, ASK, VSB. Встроенные протоколы связи: GSM, GSM EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA и ATSC DTV. Стандартный опорный источник OCXO – 5 х 10-8, интерфейсы: LAN, GPIB, RS-232. Габариты: 216 х 89 х 330 мм, масса: 4,5 кг	Генератор СВЧ векторный. 2 выхода: BNC-выход - DC … 62,5 МГц, N-выход 950 кГц …6,075 ГГц, разрешение 1 мкГц; выходной уровень - 110 дБм … +13 дБм (< 4 ГГц); разрешение 0,01 дБм, фазовый шум -116 дБн/Гц на 1 ГГц при отстройке 20 кГц. Аналоговая модуляция: АМ, ФМ, ЧМ, ИМ, ГКЧ. Векторная модуляция: PSK, QAM, FSK, CPM, MSK, ASK, VSB. Встроенные протоколы связи: GSM, GSM EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA и ATSC DTV. Стандартный опорный источник OCXO – 5 х 10-8, интерфейсы: LAN, GPIB, RS-232. Габариты: 216 х 89 х 330 мм, масса: 4,5 кг

Генераторы обладают уникальной для ВЧ генераторов с такой максимальной выходной частотой дискретностью установки частоты 1 мкГц во всем диапазоне частот от 0 Гц до 8 ГГц. Выходной уровень выходного сигнала регулируется в диапазоне от - 110 дБм до +16,5 дБм (< 4 ГГц) с разрешением 0,01 дБм. Пятипозиционный каскадный аттенюатор обеспечивает увеличение уровня или ослабление сигнала в диапазоне +25 … -130 дБ путем цифровой перестройки на интервале в 156 шагов. Реализована защита цепей и схем выходного каскада от поступления «обратной» мощности (reverse protection): максимальная ВЧ мощность до +25 дБм (30 В пост).
