Представляем семейство эффективных интегрированных схем (ИС), ориентированных на компактные решения для питания конфигурируемых радиотрансиверов и схем на базе микросхем программируемой логики (FPGA)/процессоров от компании Analog Devices, Inc.
ИС управления питанием семейства ADP505x – это интегрированные решения для базовых станций пикосот и фемтосот, портативных устройств, а также большинства систем, в которых требуются компактные интегрированные подсистемы питания.
Линейка представлена 4 моделями:

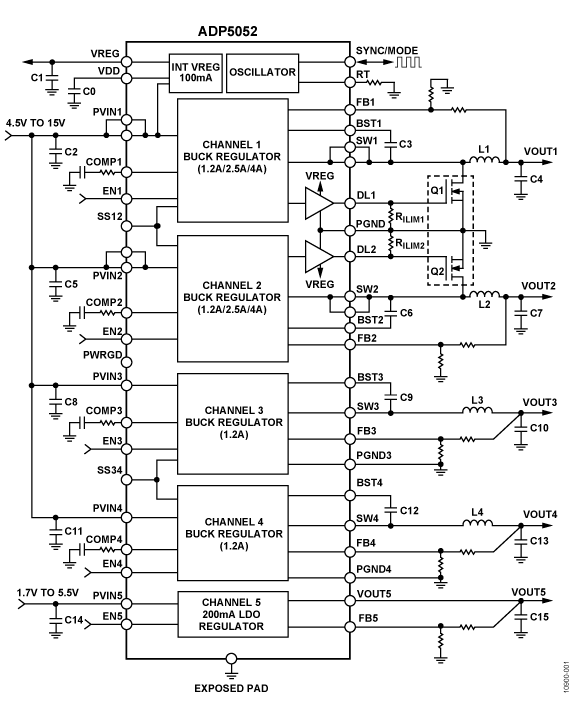

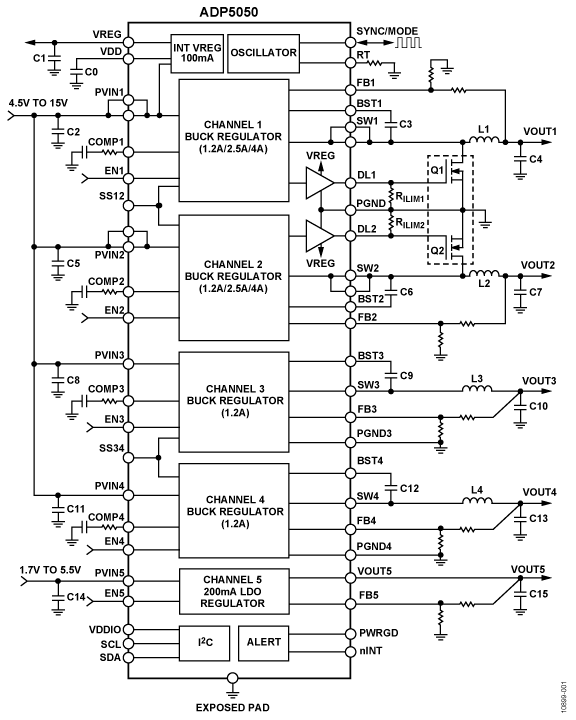

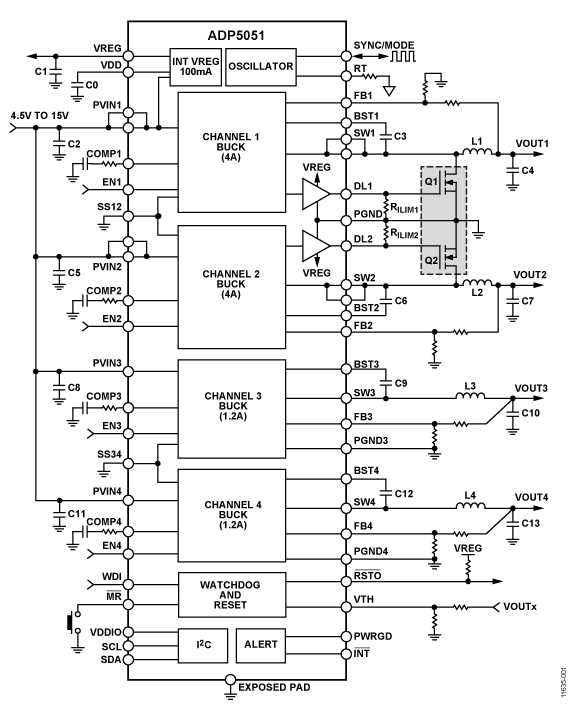

| ADP5050 | ADP5051 |

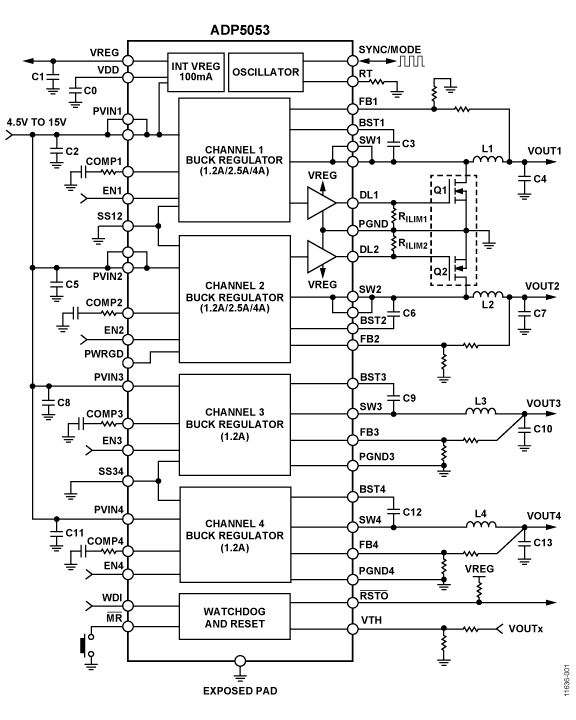

ADP5052 | ADP5053 |
| • Широкий диапазон входных напряжений: 4.5 В - 15 В • Погрешность выходных напряжений ±1.5% во всем температурном диапазоне • Регулируемая от 250 кГц до 1.4 МГц частота коммутации • Выбор варианта с регулируемым/фиксированным выходным напряжением при помощи заводской плавкой перемычки или интерфейса I2C • Интерфейс I2C с прерыванием при выходе из строя • Стабилизация питания • -Каналы 1 и 2: синхронные понижающие стабилизаторы с программируемым током 1.2 A/2.5 A/4 A и драйвером полевого транзистора в цепи низкого напряжения -Каналы 3 и 4: синхронные понижающие стабилизаторы на 1.2 A -Канал 5: LDO-стабилизатор на 200 мА • Одиночный выход с током 8 A (при параллельном включении каналов 1 и 2) • Обсуждение других особенностей см. в техническом описании |
• Широкий диапазон входных напряжений: 4.5 В - 15.0 В • Погрешность выходного напряжения ±1.5% во всем температурном диапазоне • Регулируемая от 250 кГц до 1.4 МГц частота коммутации • Выбор варианта с регулируемым/фиксированным выходным напряжением при помощи заводской плавкой перемычки или интерфейса I2C • Интерфейс I2C с прерыванием в условиях отказа во внешних цепях • Стабилизация питания Каналы 1 и 2: Синхронные понижающие стабилизаторы с программируемым током (1.2 A/2.5 A/4 A) и драйвером полевого транзистора в цепи низкого напряжения Каналы 3 и 4: синхронные понижающие стабилизаторы на 1.2 A • Единый выход с током 8 A (параллельное включение каналов 1 и 2) • Динамическое масштабирование напряжения (DVS) в каналах 1 и 4 • Вход разрешения с прецизионным порогом 0.8 В • Активный ключ разряда выходного напряжения • Программируемый сдвиг фазы с шагом 90° • Индивидуальный выбор между режимом ШИМ с фиксированной частотой и энергосберегающим режимом для каждого канала • Вход или выход частотной синхронизации • Обсуждение других особенностей см. в техническом описании |
• Широкий диапазон входных напряжений: 4.5 В - 15 В • Погрешность выходных напряжений ±1.5% во всем температурном диапазоне • Регулируемая от 250 кГц до 1.4 МГц частота коммутации • Выбор варианта с регулируемым/фиксированным выходным напряжением при помощи заводской плавкой перемычки • Стабилизация питания -- Каналы 1 и 2: синхронные понижающие стабилизаторы с программируемым током 1.2 A/2.5 A/4 A и драйвером полевого транзистора в цепи низкого напряжения -- Каналы 3 и 4: синхронные понижающие стабилизаторы на 1.2 A • Канал 5: LDO-стабилизатор на 200 мА Всегда активный LDO-стабилизатора 5.1 В для питания небольших нагрузок • Обсуждение других особенностей см. в техническом описании |
• Широкий диапазон входных напряжений: 4.5 В - 15.0 В • Погрешность выходного напряжения ±1.5% во всем температурном диапазоне • Регулируемая от 250 кГц до 1.4 МГц частота коммутации • Выбор варианта с регулируемым/фиксированным выходным напряжением при помощи заводской плавкой перемычки • Стабилизация питания Каналы 1 и 2: Синхронные понижающие стабилизаторы с программируемым током (1.2 A/2.5 A/4 A) и драйвером полевого транзистора в цепи низкого напряжения Каналы 3 и 4: синхронные понижающие стабилизаторы на 1.2 A • Единый выход с током 8 A (параллельное включение каналов 1 и 2) • Вход разрешения с прецизионным порогом 0.8 В • Активный ключ разряда выходного напряжения • Выбор между режимом ШИМ с фиксированной частотой и автоматическим переключением с ШИМ на энергосберегающий режим • Вход или выход частотной синхронизации • Опциональная защита от фиксации состояния при перегрузке по току/напряжению • Обсуждение других особенностей см. в техническом описании |
 |
 |
 |
 |
