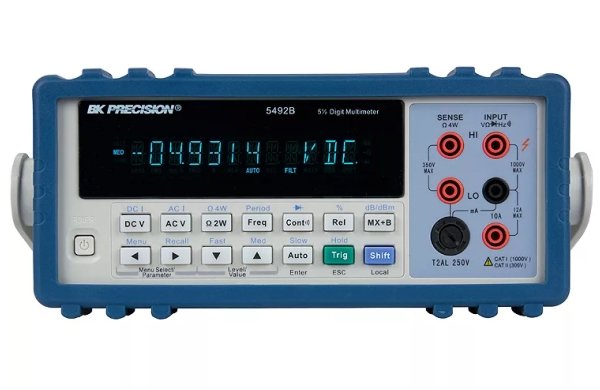

Модель 5492В компании B&K Precision представляет собой многофункциональный надежный мультиметр, идеально подходящий для обслуживания, ремонта и производства электронных приборов, для различных задач обучения и т.д. Помимо этого, в целях улучшения эффективности измерительных задач данный класс приборов оснащен различными встроенными математическими функциями, а также USB-интерфейсом, опцией, которая является новинкой для настольных приборов данной ценовой категории.
Особенности и преимущества
- Разрешение дисплея до 120 000 отсчетов;
- Точность до 0,01% для постоянного напряжения;
- Сдвоенный дисплей позволяет отображать две измеряемые величины одновременно;
- Измерение сопротивления до 120 МОм по 2-м и 4-м проводам;
- Истинные значения СКЗ для переменного и постоянного тока (AC + DC True RMS);
- Скорость до 57 считываний в секунду. Считывающиеся значения сохраняются в буфер на 512 байт для последующего статистического анализа данных;
- Измерение переменного и постоянного тока до 12 А;
- Измерение переменного напряжения и тока в широком диапазоне частот (напряжение до 100 кГц, ток до 20 кГц;
- Режим отбраковки «годен - не годен»;
- Встроенные математические функции - Rel, Max/Min, дБм, dB, %, Hold (удерж.), Compare (сравн.);
- Класс защиты CAT I (1000 В) / CAT II (300 В);
- USB (последов.) и RS232 интерфейс;
- Совместимость с интерфейсом SCPI.
- BK Precision 5492B заменяет аналогичные мультиметры отечественного производства: B7-22A, В7-34А, В7-34, В7-78/1;
Технические характеристики:
Постоянное напряжение
|
Разрешение, полный отображаемый диапазон и точность
±(% от показания + % диапазона), 23°C ± 5°C
|
||||||
|
Модель /
Скорость
|
Диапазон
|
Разрешение
|
Полный отображаемый диапазон
|
Точность
(1 год)
|
Входной импеданс
|
|
|
5492В
|
120,000 мВ
|
1 мкВ
|
119,999
|
0,02%+0,008%(1)
|
>10 ГОм
|
|
|
1,20000 В
|
10 мкВ
|
1,19999
|
0,01%+0,004%(1)
|
>10 ГОм
|
||
|
Медлен.
|
12,0 000 В
|
100 мВ
|
11,9999
|
0,01%+0,004%
|
>10 ГОм
|
|
|
|
120,000 В
|
1 мВ
|
119,999
|
0,01%+0,004%
|
10 МОм±1%
|
|
|
|
1000,00 В
|
10 мВ
|
1010,00(2)
|
0,01%+0,004%
|
10 МОм±1%
|
|
(1) в режиме Rel.
(2) 1%-е превышение (1010 В) имеет место в диапазоне 1000 В
Переменное напряжение
|
Разрешение, полный отображаемый диапазон и точность ± (% от показания + % диапазона), 23 °C ± 5 °C
|
|||||||||
|
Модель /
Скорость
|
Диапазон
|
Разрешение
|
Полный отображаемый диапазон
|
Точность, (1 год), 23 °C ± 5 °C
|
|||||
|
10-20 Гц
|
20–50 Гц |
50–20 кГц
|
20-50 кГц
|
50-100 кГц
|
|||||
|
5492В
Медлен.
|
120,00 мВ
|
10 мкВ
|
119,999
|
1,50+0,100(1)
|
0,50+0,100 |
0,50+0,100
|
1,5 + 0,1
|
3,0 + 0,3
|
|
|
1,20000 В
|
100 мкВ
|
1,19999
|
1,50+0,100(1)
|
0,50+0,100 |
0,50+0,100
|
1 + 0,04
|
3,0 + 0,1
|
||
|
12,0000 В
|
1 мВ
|
11,9999
|
1,50+0,100
|
0,50+0,100 |
0,50+0,100
|
1 + 0,04
|
3,0 + 0,1
|
||
|
120,000 В
|
10 мВ
|
119,999
|
1,50+0,100
|
0,50+0,100 |
0,50+0,100
|
1 + 0,04
|
3,0 + 0,1
|
||
|
750,00 В
|
10 мВ
|
757,50 (3)
|
1,50+0,100
|
0,5+0,03 |
0,5+0,03
|
1 + 0,04 (2)
|
3,0 + 0,1 (2)
|
||
Максимальный амплитудный фактор (пик-фактор): 3.0 при полном диапазоне.
(1) Для синусоидального входного сигнала, > 5% диапазона.
(2) Предел на 40 кГц или < 3 x 107 Вольт – Герц для диапазона 750 В
(3) 1%-е превышение (757.50 В) имеет место в диапазоне 750 В
Постоянный ток
|
Разрешение, полный отображаемый диапазон и точность
± (% от показания + % диапазона), 23 °C ± 5 °C
|
||||||
|
Модель /
Скорость
|
Диапазон
|
Разрешение
|
Полный отображаемый диапазон
|
Точность
(1 год)
|
Напряжение на вх.клеммах
|
|
|
5492В
Медлен.
|
12,0000 мA
|
0,1 мкA
|
11,9999
|
0,05%+0,008%(2)
|
<0,15В/ 10,1 Ом
|
|
|
120,000 мA
|
1 мкA
|
119,999
|
0,05%+0,004%(2)
|
<1,5 В / 10,1 Ом
|
||
|
1,20000 A
|
10 мкA
|
1,19999
|
0,10%+0,004%
|
<0,3 В/ 0,1 Ом
|
||
|
12,0000 A
|
100 мкA
|
11,9999
|
0,25%+0,004%
|
<0,15 В/ 10 мОм
|
||
(1) Типичное напряжение на входных клеммах при полном масштабе считываний
(2) При использовании функции
(3) В диапазоне 20 A, > 10—20 A пост.тока время считывания максимум 20 сек.
Переменный ток (истинное СКЗ, связь по переменному току)
|
Разрешение, полный отображаемый диапазон и точность ±(% от показания+% диапазона), 23°C±5°C
|
|||||||||
|
Модель /
Скорость
|
Диапазон
|
Разрешение
|
Полный отображаемый диапазон
|
Напряжение на вх.клеммах |
Точность, (1 год), 23 °C ± 5 °C
|
||||
|
10-20 Гц
|
20–50 Гц
|
50–2 кГц |
2-20 кГц
|
||||||
|
5492В
Медлен.
|
12,0000 мA
|
0,1 мкА
|
11,9999
|
<0,15 В / 10,1 Ом |
1,0+0,080
|
0,50+0,080
|
0,25+0,080 |
2,0+0,080
|
|
|
1,20000 мA
|
10 мкА
|
1,19999
|
<0,3 В / 0,1 Ом |
1,0+0,080
|
0,50+0,080
|
0,25+0,080 |
2,0+0,080
|
||
|
12,0000 мA
|
100 мкА
|
11,9999
|
<0,15 В / 10 мОм |
1,0+0,080
|
0,50+0,080
|
0,25+0,080 |
2,0+0,080
|
||
Максимальный амплитудный фактор (пик-фактор): 3.0 при полном диапазоне.
(1) Для синусоидального входного сигнала, > 5% диапазона.
(2) В диапазоне 20 A, > 10—20 A перем.тока время считывания максимум 20 сек.
Сопротивление
|
Разрешение, полный отображаемый диапазон и точность ±(%от показания+%диапазона),23°C±5°C
|
||||||
|
Модель /
Скорость
|
Диапазон
|
Разрешение
|
Полный отображаемый диапазон
|
Испытательный ток
|
Точность, (1 год)
|
|
|
5492B
Медлен.
|
120,000 Ом
|
1 мОм
|
119,999
|
1 мA
|
0.50+0,008 (2)
|
|
|
1,20000 кОм
|
10 мОм
|
1,19999
|
1 мA
|
0,03+0,004 (2)
|
||
|
12,0000 кОм
|
100 мОм
|
11,9999
|
100 мкA
|
0,03+0,004 (2)
|
||
|
120,000 кОм
|
1 Ом
|
119,999
|
10 мкА
|
0,03+0,004
|
||
|
1,20000 MОм
|
10 Ом
|
1,19999
|
10 мкA
|
0,03+0,004
|
||
|
12,0000 МОм
|
100 Ом
|
11,9999
|
7,0/(10М+Rx) мкA
|
0,10+0,008
|
||
| 120,000 МОм | 1 кОм | 119,999 | 7,0/(10М+Rx) мкA | 0,50+0,008 | ||
(1) Для исключения помех, которые могут наводиться на контрольных выводах, рекомендуется использовать экранированные сигнальные провода при измерении сопротивления свыше 100 кОм.
(2) При использовании функции REL.
Неразрывность
|
Разрешение, полный отображаемый диапазон и точность
± (% от показания + % диапазона), 23 °C ± 5 °C
|
|
|||||
|
Модель
|
Диапазон
|
Разрешение
|
Полный отображаемый диапазон
|
Испытательный ток
|
Точность, (1 год),
23 °C ± 5 °C
|
|
|
5492В
|
1 кОм
|
100 мОм
|
999,9
|
1 мА
|
0,1%+0,02%
|
|
Проверка диодов
| Разрешение, полный отображаемый диапазон и точность ± (% от показания + % диапазона), 23 °C ± 5 °C | ||||
|
Диапазон
|
Разрешение
|
Полный отображаемый диапазон
|
Испытательный ток
|
Погрешность |
|
3,0000 В
|
100 мкВ
|
2,9999 В
|
1 мA
|
0,030+0,020
|
| 10,0000 В | 100 мкВ | 10,0000 | 100 мкА | 0,030+0,020 |
| 10,0000 В | 100 мкВ | 10,0000 | 10 мкА | 0,030+0,020 |
Частота
|
Разрешение, полный отображаемый диапазон и точность
± (% от показания + % диапазона), 23 °C ± 5 °C
|
||||||
|
Диапазон переменного напряжения
|
Диапазон
частот
|
Разрешение
|
Полный отображаемый диапазон
|
Точность
|
Чувствительность по входу
(для Sin-волны)
|
|
|
от 100 мВ
до 750В
|
от 5 до 10 Гц
|
10 мкГц
|
9,99999
|
0,05
|
20 мВскз | |
| от 10 до 100 Гц | 100 мкГц | 99,9999 | 0,01 | 40 мВскз | ||
| от 100 Гц до 100 кГц | 1 мГц | 999,999 | 0,005 | 40 мВскз | ||
| от 100 кГц до 100 МГц | 1 Гц | 999,999 | 0,005 | 100 мВскз | ||
