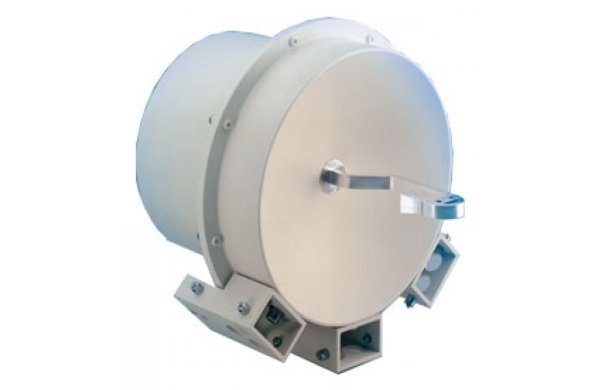

Антенны зеркальные направленные R&S®AC308R3 предназначены для измерений плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами.
Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Конструкция антенн имеет зеркально-параболический тип. Зеркало антенны формирует равномерное фазовое распределение поля, а облучатель, находящийся в фокусе зеркала подключается к тракту. Конструкция антенны обеспечивает работу в широком диапазоне рабочих частот со стабильной зависимостью коэффициента усиления.
С тыльной стороны антенны в герметичном контейнере располагается блок малошумящего усилителя (МШУ), который обеспечивает усиление сигналов со стабильной частотной зависимостью коэффициента усиления. Выход антенны выполнен на основе коаксиального соединителя типа PC 2.92 (розетка). Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности, либо иного приемного устройства.
Свойства:
• Диапазон рабочих частот от 26,5 до 40 ГГц
• Легкий вес и компактный размер
• Встроенный МШУ с суммарным усилением более 60 дБ
• Применяется как самостоятельно, так и для расширения рабочего диапазона частот СВЧ антенных систем R&S®AC090 - R&S®AC300
|
Технические характеристики:
| Наименование параметра |
Значение |
| Диапазон рабочих частот, ГГц |
от 26,5 до 40 |
| Коэффициент усиления антенны с МШУ, дБ, не менее |
63 |
| Пределы допускаемой абсолютной погрешности коэффициента усиления антенны, дБ |
± 2,5 |
| КСВН входа, не более |
2 |
| Точка компрессии усиления 1 дБ, дБ[мВт], не менее |
5 |
| Масса, кг, не более |
3 |
| Габаритные размеры (диаметр × ширина), мм, не более |
380х300 |
| Тип входного соединителя по ГОСТ 13317-89 |
2.92 (розетка) |
| Рабочие условия эксплуатации: |
| Температура окружающего воздуха, °С |
от минус 10 до 50 |
| Относительная влажность воздуха при температуре 25 °С, % |
до 70 |
| Атмосферное давление, мм рт. ст. |
от 630 до 795 |
