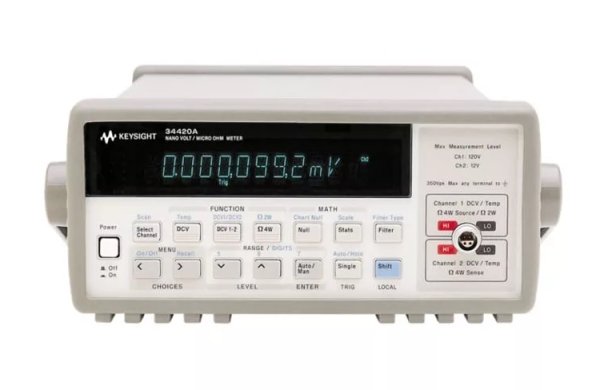

Нановольтметр / микроомметр Agilent Technologies 34420A

Артикул: 1-2884

• Разрешение индикатора 7,5 разрядов
• Чувствительность100 пВ/100 нОм
• Уровень шума 1,3 нВ (СКЗ)/8 нВ (размах)
• Прямые измерения температуры с помощью эталонных платиновых резистивных термометров (SPRT), резистивных датчиков температуры (RTD), терморезисторов и термопар
• Два входных канала, позволяющие измерять отношение и разность напряжений
• Пределы от 1 мВ до 100 В
• Интерфейсы GPIB (IEEE488) и RS232 в стандартной конфигурации
• Совместимость с языками программирования SCPI и Keithley 181
• Скорость измерений до 250 отсчетов в секунду


• Разрешение индикатора 7,5 разрядов
• Чувствительность100 пВ/100 нОм
• Уровень шума 1,3 нВ (СКЗ)/8 нВ (размах)
• Прямые измерения температуры с помощью эталонных платиновых резистивных термометров (SPRT), резистивных датчиков температуры (RTD), терморезисторов и термопар
• Два входных канала, позволяющие измерять отношение и разность напряжений
• Пределы от 1 мВ до 100 В
• Интерфейсы GPIB (IEEE488) и RS232 в стандартной конфигурации
• Совместимость с языками программирования SCPI и Keithley 181
• Скорость измерений до 250 отсчетов в секунду

 Нановольтметр по цене микровольтметра

Нановольтметр/микроомметр 34420A компании Agilent является мультиметром с высокой чувствительностью, оптимизированным для низкоуровневых измерений. Он выполняет измерение напряжения постоянного тока низкого уровня, а также обладает функциями измерения сопротивления и температуры, устанавливая новый стандарт гибкости и производительности приборов для низкоуровневых измерений.

 Минимизация погрешностей при низкоуровневых измерениях

Входные усилители с низким уровнем собственного шума и очень точная настройка входной схемы защиты снижают уровень шума до 8 нВ (размах). В сочетании с разрешением индикатора 7,5 разрядов, возможностью включения аналоговых и цифровых фильтров, погрешностью за 24 часа при измерении напряжения постоянного тока, равной 0,0002%, и экранированным соединителем это обеспечивает точные повторяющиеся результаты измерения.

 Два входных канала

Двухканальное программируемое сканирующее устройство в составе 34420A упрощает выполнение сравнения напряжений. Встроенные функции определения отношения и разности напряжений постоянного тока активизируют автоматические двухканальные измерения, не требуя внешнего сканирующего устройства, работающего в нановольтовом диапазоне. Оба входных канала обладают идентичными техническими характеристиками и имеют одинаковый низкий уровень собственного шума, обеспечивая точное сравнение.

 Встроенные функции измерения сопротивления и температуры

При выполнении прецизионных низкоуровневых измерений сопротивления 34420A использует входные усилители с низким уровнем собственного шума вместе с внутренним высокостабильным источником тока. При этом не требуется тратить дополнительные средства на приобретение внешнего источника тока и преодолевать проблемы, связанные с его использованием. При измерении сопротивления используется один из трех режимов:
• стандартный;
• с низким уровнем мощности;
• с ограничением напряжения при тестировании схем с малыми токами.
Для минимизации термоЭДС и связанных с ней погрешностей используется компенсация смещения.

 Измерения с эталонным резистивным термометром (SPRT) 0

Встроенные программы преобразований, совместимые с ITS90, принимают коэффициенты калибровки от используемого эталонного платинового резистивного термометра (SPRT) для выполнения прямых измерений температуры и преобразования результатов измерений. Поддерживаются также измерения с использованием резистивных датчиков температуры (RTD), терморезисторов и термопар.

 Гибкие системные функции

Нановольтметр/микроомметр 34420A позволяет решать самые трудные задачи при использовании как в настольном варианте, так и в составе системы. Стандартная конфигурация прибора включает интерфейсы GPIB и RS232, языки программирования SCPI и Keithley 181, память на 1024 отсчета, функции статистической обработки и масштабирования, выход для подключения аналогового самописца.

 Программный пакет Agilent IntuiLink

Программный пакет Agilent IntuiLink позволяет упростить обработку накопленных данных, используя такие прикладные программы, как Microsoft Excel® или Word®, для анализа, интерпретации, отображения, распечатки и документирования данных, полученных от 34420А. Можно установить мультиметр в нужный режим работы и передавать однократные отсчеты или данные в логарифмическом масштабе в электронную таблицу Excel в определенные интервалы времени. Более подробную информацию о пакете IntuiLink можно найти на сайте компании Agilent по адресу: www.agilent.com/find/intuilink.

 Технические характеристики

Функции Погрешности (% от отсчета +% от предела)
Напряжение постоянного тока
Пределы от 1 мВ до 100 В
Погрешность 0,0025 + 0,0020 (24 часа, предел 1 мВ)
Сопротивление
Пределы от 1 Ом до 1 МОм
Погрешность 0,0015 + 0,0002 (24 часа, предел 100 Ом)
Сопротивление в режиме низкой мощности
Пределы от 1 Ом до 1 МОм
Погрешность 0,0015 + 0,0002 (24 часа, предел 100 Ом)
Сопротивление в режиме ограниченного напряжения
Пределы 10 Ом и 100 Ом
Погрешность 0,0020 + 0,0002 (24 часа, предел 100 Ом)
Измерение температуры
Разрешение 0,001 °С
Математические функции Null: операции с нулевым значением (при измерении напряжения пост. тока в каналах 1 и 2, разности между каналами, при измерении сопротивления и температуры), STATS: cтатистическая обработка (нахождение минимального, максимального, среднего значения, размаха, среднеквадратического отклонения и числа отсчетов), SCALE: масштабирование (линейное в соответствии с выражением y = mx + b), CHART NULL: нулевой уровень на выходе Chart Out (устанавливает нулевое значение на выходе на задней панели)
Фильтр (аналоговый, цифровой или оба)
Аналоговый Двухполюсный ФНЧ с частотой среза 11 Гц, используемый на пределах 1, 10 и 100 мВ
Цифровой Метод скользящего среднего с усреднением 10 (быстрый), 50 (среднескоростной) или 100 (медленный) отсчетов
Интерфейсы GPIB, RS-232
Языки программирования SCPI (IEEE 488.2), Keithley 181
Питание 100 В/120 В (127 В)/220 В (230 В)/240 В ± 10%
Частота сети питания: от 45 до 66 Гц и от 360 до 440 Гц (при напряжении сети питания 100/120 В)
Потребляемая мощность 25 ВА максимум, 10 Вт средняя

 Комплект поставки: кабель 34102А длиной 4 фута с медными плоскими присоединительными контактами под винт и низким уровнем термо-ЭДС, 4-проводная закорачивающая вставка (34103А), руководство по эксплуатации, руководство по техническому обслуживанию, средство для промывки контактов, формуляр с данными испытаний и сетевой шнур.

34102A Входной соединитель и кабель длиной 4 фута с плоским наконечником для крепления под винт и низким уровнем термо-ЭДС.
34103A 4-проводная закорачивающая вставка с низким уровнем термо-ЭДС
34104A Входной соединитель (заглушка) с низким уровнем термо-ЭДС
34161A Сумка для принадлежностей
34131A Жесткий футляр для переноски
