| Наборы пробников ближнего поля HZ540 / 550 идеально подходят для исследования электромагнитной обстановки. Они незаменимы при проведении предварительных испытаний на ЭМС при разработке радиотехнических изделий и до испытаний их третьей стороной. Наборы содержат от 3 до 5 ручных пробников с встроенными предусилителями и покрывают частотный диапазон от 1 МГц до 3 ГГц. Пробники могут использоваться с анализаторами спектра, осциллографами, супергетеродинными приемниками или для качественного обнаружения электромагнитного излучения. Пробники применяются в основном для диагностики ЭМП печатных плат, микросхем, кабелей, утечек при экранировании и аналогичных источников. Пробники базового набора HZ540 включают в себя один пробник магнитного поля, один пробник электрического поля и один высокоимпедансный пробник. Набор HZ550 дополнительно содержит микропробник магнитного поля и активную антенну. Все выходы пробников согласованы с 50-омными входами анализаторов спектра или радиоприемников. |

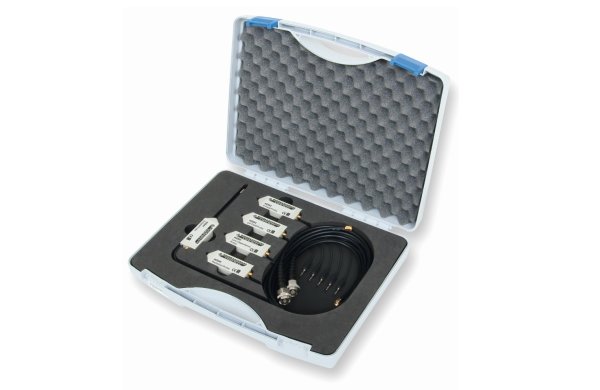

| Набор пробников HZ540 (Базовый набор) | |
| HZ551 | Пробник электрического поля |
| Диапазон частот: | |
| Направленность: | всенаправленный, чувствительныйк электрическим полям |
| Выходной импеданс: | 50 Ом, разъем SMA |
| Питание: | 6 В постоянного тока, 80 мА(напрямую от анализатора спектра HAMEG) |
| HZ552 | Пробник магнитного поля |
| Диапазон частот: | |
| Направленность: | как рамочная антенна, чувствительный к изменению магнитного поляй |
| Выходной импеданс: | 50 Ом, разъем SMA |
| Питание: | 6 В постоянного тока, 50 мА Диаграмма направленности: как рамочная антенна; излучение переменных магнитных полей (напрямую от анализатора спектраHAMEG) |
| HZ553 | Пробник с высоким импедансом |
| Диапазон частот: | |
| Входная емкость: | |
| Ослабление: | 10:01…30:1 |
| Макс. напряжение неизолированного проводника: | 30 В |
| Выходной импеданс: | 50 Ом, разъем SMA |
| Питание: | 6 В постоянного тока, 80 мА (напрямую от анализатора спектра HAMEG) |
| Габариты (Ш х В х Г): | 13 х 27 х 70 мм (+антенна в HZ551) |
| Комплект поставки: | 1 Пробник электрического поля HZ551 1 Пробник магнитного поля HZ552 1 Пробник с выс. импедансом HZ553 1 SMA/N-кабель, 1,2 мФутляр |
| Набор пробников HZ540L и HZ550L | |
| HZ540L = HZ540 (без HZ553) + пробник малой емкости HZ555 | |
| HZ550L = HZ550 (без HZ553) + пробник малой емкости HZ555 | |
| HZ555 | Пробник малой емкости |
| Диапазон частот: | ~400 кГц…3 ГГц |
| Входной импеданс: | <0,2 пФ II ~250 |
| кОм Ослабление: | 10:1 |
| Макс. входное напряжение: | 5 Вразмах |
| Макс. напряжение неизолированного проводника: | 30 В |
| Выходной импеданс: | как рамочная антенна; излучение переменных магнитных полей |
| Макс. входное напряжение: | 0,5 Вт (кратковременно) |
| Выходной импеданс: | 50 Ом, коаксиальные соединители |
| Питание: | 6 В постоянного тока, 80 мА |
