Набор пробников HZ530 состоит из трех активных широкополосных пробников для анализа ЭМП. Пробники предназначены для подключения к анализатору спектра HAMEG с входным импедансом 50 Ом. Пробники могут напрямую получать питание от анализатора спектра или батарей. Тонкая форма устройства легко позволяет получить доступ к исследуемому объекту даже в условиях тесного помещения. Пробник магнитного поля H выдает на анализатор спектра сигнал, пропорциональный напряженности магнитного поля. Таким образом, можно довольно точно определить источник помех. Пробник с высоким импедансом позволяет исследовать уровень помех на отдельных контактах, проводах или печатных платах. Пробник электрического поля E обладает наибольшей чувствительностью из всех трех пробников. Он может быть использован для оценки суммарного эффекта экранирования и мер фильтрации на испытуемом устройстве. |
Технические характеристики при 23 °C ±2 °C | |
Диапазон частот: | 100 кГц…1 ГГц |
Напряжение питания: | 6 В постоянного тока от анализатора спектра или батареи,4 х AA (Миньон), в комплект поставки не входят |
Потребление тока: | прибл. 10…24 мА пост. тока |
Габариты пробников: | 40 х 90 х 195 мм (Ш х В х Г) |
Корпус: | пластиковый, внутри электрически экранированный |

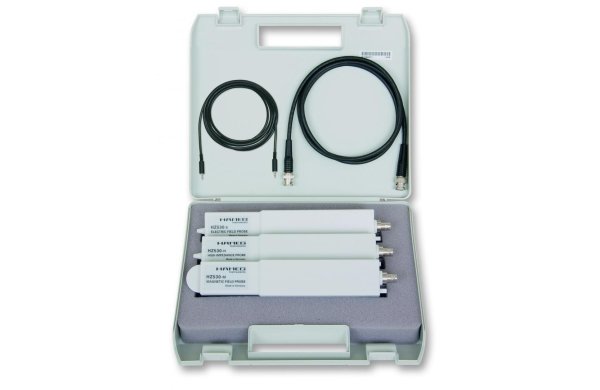

Комплект поставки: | 1 пробник поля Е 1 пробник поля Н 1 пробник выс. импеданса 1 BN-C-кабель, 1,5 м 1 кабель питания Прочный футляр для переноски |
