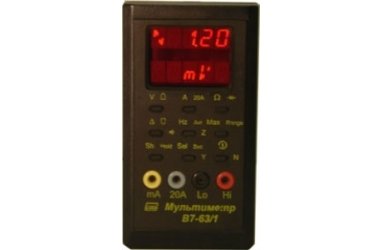

Мультиметры цифровые В7-63/1

Новые модернизированные мультиметры  В7-63/1 и В7-63/2 предназначены для замены мультиметра  В7-63  и преобразователя тока А9-1. Отличаются улучшенными параметрами мультиметра (расширяется диапазон измерений, повышенной точностью, быстродействием меньшими габаритами). Приборы обеспечивают измерение напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, «прозвонки» электрической цепи. Прибор В7-63/1 имеет частотный селектор для измерения уровня тональных сигналов. С внешним датчиком тока (измерительной рельсовой катушкой) обеспечивает решение измерительных задач, выполняемых преобразователем А9-1.

Прибор обеспечивает измерение:

• напряжения постоянного тока 0.0001…600 В
• СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой  5 Гц – 100 кГц
• силы постоянного тока (режим DCI) 0.1 мА…20 А
• СКЗ  силы  переменного  тока и суммы силы постоянного и переменного тока

1 мА…20 А частотой 5 Гц –10 кГц

• сопротивления в диапазоне 0.1 Ом…12 МОм
• “прозвонку” (диодный тест) электрической цепи с измерением падения напряжения

1 мВ…4 В

• частоты сигналов переменного тока 5 Гц…100 кГц
• силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне  0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования  1 мВ/А или 10 мВ/А
• напряжения и силы амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц  без учета пауз между импульсами (максимальное значение)
• напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз –  на остальных.

Обработка измеренных данных

• вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);
• усреднение по алгоритму цифрового фильтра низких частот (средний и медленный фильтр)
• выделение максимального значения (амплитуды) манипулированных сигналов
• регистрация максимальных, средних и минимальных показаний вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры)

Поддиапазон измерения в
значениях отображаемой шкалы

Предел допускаемой основной погрешности
воспроизведения  ± ( %  + м.р.) ¹⁾

Дополнительные данные

DCV

±000.0 – 600.0 мВ

±0.601 – 6.000 В

±06.01 – 60.00 В

±060.1 – 600.0 В

0.2 + 2

0.2 + 2

0.2 + 2

0.3 + 2

Входное сопротивление

1 МОм

ACV

01.00 – 40.00 мВ

040.1 – 400.0 мВ

0.401 – 4.000 В

04.01 – 40.00 В

040.1 – 450.0 В

5 – 20 Гц

DC,

.02 – 10кГц

10 – 30кГц

30 – 50кГц

50 – 100кГц

Входное сопротивление

1 МОм

1 + 20

1 + 5

1 + 3

1 + 3

1 + 3

0.5 + 20

0.5 + 5

0.5 + 2

0.5 + 2

0.5 + 2

1 + 20

1 + 5

1 + 2

1 + 2

-

2 + 20

2 + 5

2 + 3

2 + 3

-

-

4 + 5

4 + 3

4 + 3

-

DCV

+

ACV

010.0 – 400.0 мВ

0.401 – 4.000 В

04.01 – 40.00 В

040.1 – 500.0 В

1 + 5

1 + 3

1 + 3

1 + 3

0.5 + 5

0.5 + 2

0.5 + 2

0.5 + 2

1 + 5

1 + 2

1 + 2

-

2 + 5

2 + 3

2 + 3

-

4 + 5

4 + 3

4 + 3

-

DCI

±000.0 – 400.0 мВ

±0.401 – 2.200 А

0.25 + 2

0.5 + 2

Шунт 0.1 Ом

±02.01 – 22.00 A

0.5 + 2

Шунт 0.005 Ом

ACI

1. 00 – 40.00 мA

040.1 – 400.0 мA

0.401 – 2.200 A

DC, 0.005 – 1 кГц

1 – 10 кГц

Шунт 0.1 Ом

1 + 3

(1 + 0.25∙f) + 3²⁾

00.10 – 22.00 A

Шунт 0.005 Ом

DCI

+

ACI

010.0 – 400.0 мA

0.401 – 2.200 A

1 + 3

(1 + 0.25∙f) + 3²⁾

Шунт 0.1 Ом

00.10 – 22.00 A

Шунт 0.005 Ом

R

000.0 – 400.0 Ω

0.401 – 4.000 kΩ

0.5 + 2

0.5 + 2

Iизм = 1 мА

04.01 – 40.00 kΩ

400.1 – 600.0 kΩ

1. 601 – 4.000 MΩ

04.01 – 12.00 MΩ

0.5 + 2

0.5 + 2

(0.5+R[MΩ]) + 0**

(0.5+R[MΩ]) + 0**

Iизм < 25 мкА

-►|-

0.000 – 4.000 В

0.5 + 2

При токе 1 мА

В7-63/1,
В7-63/2 ³⁾

В7-63/1, В7-63/2 + ТК⁴⁾

В7-63/1 + КИР^5) 6)

DCI

±00.00 – 62.00 A

0.5 + 2

3 + 20

-

-

10 мВ/А

±000.0 – 620.0 A

0.5 + 2

3 + 20

-

-

1 мВ/А

.02 – 10 кГц

40 – 400 Гц

0.02 – 1 кГц

1 – 6 кГц

ACI

0.010 – 4.000 А

1 + 20

-

5 + 20

10 + 20

100 мВ/А

04.01 – 20.00 A

1 + 5

-

5 + 10

10 + 10

0.010 – 4.000 A

1 + 20

5 + 20

-

-

10 мВ/А

04.01 – 42.00 A

1 + 5

5 + 20

-

-

00.10 – 40.00 A

1 + 20

5 + 20

-

-

1 мВ/А

40.1 – 420.0 A

1 + 5

5 + 20

-

-

DCI+

ACI

00.10 – 42.00 A

1 + 5

5 + 20

-

-

10 мВ/А

001.0 – 420.0 A

1 + 5

5 + 20

-

-

1 мВ/А

F

05.00 – 99.99 Гц

100.0 – 999.9 Гц

1000 – 9999 Гц

10.00 - 99.99 кГц

0.05 + 2

0.05 + 1

0.05 + 1

0.05 + 1

В режимах ACV и ACI при уровне более 10 % предела

Максимум (кодо-импульсных последовательностей)

 DC: 1 + 3  AC: 1.5 + 3  AC+Sel: 2 + 3 (дополнительная погрешность)

Напряжения до
100 В и силы тока до 10 А

Режимы с селектором ⁶⁾

4 + 0 (дополнительная погрешность )

¹⁾ Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы. ²⁾ Значение погрешности зависит от частоты f, выраженной в килогерцах. ³⁾ Значение собственной погрешности прибора без внешнего датчика тока. ⁴⁾ Суммарная погрешность при измерении с помощью токовых клещей (ТК). ⁵⁾ Суммарная погрешность при измерении с помощью катушки измерительной рельсовой (КИР) в селективном режиме (только на фиксированных частотах). ⁶⁾ Применяется только с прибором В7-63/1

Другие технические характеристики

• выбор режимов и сервисных функций с помощью контекстного меню
• высокоэффективный светодиодный индикатор с регулируемой яркостью (от 10 до 100 %)
• выбор схем сохранения энергии (автоматического уменьшения яркости и отключения при отсутствии управляющих воздействий)
• редактирование списка частот селектора (включить или исключить из меню)
• установка и запоминание при отключении последнего режима работы и всех настроек пользователя
• ручной и автоматический выбор пределов измерения
• интерфейс с компьютером для управления, считывания данных, калибровки и поверки
• литиевый аккумулятор и встроенное автоматическое зарядное устройство предельно упрощает обслуживание прибора (достаточно включить в сеть на любое время, не меньше чем требуется для последующего использования)
• питание от сети и заряд аккумулятора с помощью сетевого адаптера питания, который также выполняет функцию интерфейса RS232C  для подключения к компьютеру
• время непрерывной работы не менее 8 часов  (в режиме индикации с яркостью до 40 %) при использовании аккумулятора емкостью 700 мА·часов

Масса(кг): 0,4 Габариты(мм): 152х83х33
