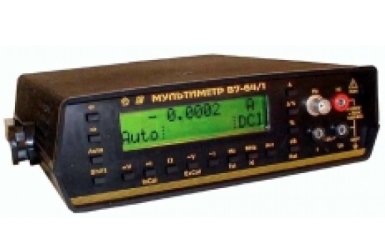

В7-64 – базовая модель широкого применения;
Прибор обеспечивает измерение:
|
В7-64/1
|
Обработка измеренных данных
- «D» – вычисление абсолютного отклонения относительно опорного (начального) уровня;
- «D%» – вычисление относительного отклонения в процентах от опорного уровня. Диапазон измерений ±100000%;
- «%» – отношение к опорному уровню с отсчетом в процентах (опорное значение принимается за 100%);
- «dB» – отношение к опорному уровню с отсчетом в децибелах (опорное значение принимается за 0 dB). Диапазон измерений ±160дБ, разрешающая способность 0,01 дБ (0,001 дБ при усреднении).
- «Av» – усреднение по алгоритму цифрового фильтра низких частот первого порядка с постоянной времени около 2с.
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности при Т=Тк±5°С, ±(ppmот Ux+ ед. мл. р) |
Входное сопротивление,МОм |
Температурный коэффициент, не более,ppm/°C |
||
В7-64 |
В7-64/1 |
В7-64, В7-64/1 |
В7-64 |
В7-64/1 |
|
000.000-500.000 мВ 500.000-1999.999 мВ 2.00000-12.50000 В |
50 + 3 50 + 5 50 + 2 |
40 + 3 40 + 5 40 + 2 |
Более 1000 |
5 5 5 |
4 4 4 |
12.5000-50.0000 В 50.0000-199.9999 В 200.000-1250.000 В |
100 + 3 100 + 5 100 + 3 |
50 + 3 50 + 5 50 + 3 |
10±1 % |
10 10 10 |
5 5 5 |
ПРИМЕЧАНИЕ: Ux – измеряемое значение напряжения; Тк – температура калибровки; ед.мл.р. – единица младшего разряда; ppm – миллионная доля.
ИЗМЕРЕНИЕ СРЕДНЕКВАДРАТИЧНОГО ЗНАЧЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности при Т=Тк±5°С, ± (% от Ux + ед.мл.р.) |
||||||||||||||||||
Частота, Гц |
|||||||||||||||||||
10-20 |
20-40 |
40-100 |
0,1-10кГц |
10-20кГц |
20-50кГц |
50-100кГц |
100-200кГц |
0,2-1МГц |
|||||||||||
В7-64 |
|||||||||||||||||||
001.00-020.00мВ |
1,5 + 10 |
0,5 + 10 |
0,3 + 10 |
0,2 + 10 |
0,3 + 10 |
|
|||||||||||||
020.00-199.99мВ |
0,5 + 20 |
1 + 30 |
|||||||||||||||||
200.00-1999.99мВ 02.0000-19.9999В 020.000-199.999В |
1,5 + 50 |
0,5 + 50 |
0,3 + 50 |
0,2 + 50 |
0,3 + 50 |
0,5 + 200 |
1 + 300 |
||||||||||||
200.00-750.00 В |
1,5 |
0,5 |
0,3 |
0,4 |
Не нормируется |
||||||||||||||
В7-64/1 |
|||||||||||||||||||
001.00-020.00мВ |
1,5 + 50 |
0,5 + 10 |
0,2 + 10 |
0,1 + 10 |
Не нормируется |
||||||||||||||
020.00-199.99мВ |
0,2 + 10 |
0,5 + 10 |
3 + 20 |
5+ 50 |
|||||||||||||||
200.00-1999.99мВ |
1,5 + 50 |
0,5 + 50 |
0,2 + 50 |
0,1 + 50 |
0,15 + 50 |
0,2 + 50 |
0,5 + 100 |
3+200 |
5+500 |
||||||||||
0.20000-19.9999В 02.0000-19.9999В 020.000-199.999В |
0,3 + 50 |
|
|
||||||||||||||||
200.00-750.00 В |
1,5 |
0,5 |
0,2 |
0,2 |
0,3 |
Не нормируется |
|||||||||||||
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПОСТОЯННОМУ ТОКУ
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности при Т=Тк±5°С |
Измерительный ток, мкА |
Температурный коэффициент не более,ppm/°C |
||
В7-64 |
В7-64/1 |
В7-64, В7-64/1 |
В7-64 |
В7-64/1 |
|
0.00000-1.99999 кОм |
300 ppm + 3 |
100 ppm + 3 |
10000000 Rx+50000 |
15 |
7 |
02.0000-19.9999 кОм |
300 ppm + 3 |
100 ppm + 3 |
15 |
7 |
|
020.000-199.999 кОм |
300 ppm + 3 |
– |
15 |
– |
|
200.00-1999.99 кОм |
300 ppm + 3 |
– |
25 |
– |
|
020.000-150.000 кОм |
– |
100 ppm + 3 |
– |
7 |
|
150.00-1999.99 кОм |
– |
200 ppm + 3 |
– |
15 |
|
02.0000 – 19.9999 МОм |
150 ppm. R |
100 ppm. R |
25 . R |
15 . R |
|
020.00-199.99 МОм |
150 ppm. R |
100 ppm. R |
25 . R |
15 . R |
|
0200-1999 МОм |
150 ppm. R |
100 ppm. R |
25 . R |
15 . R |
ПРИМЕЧАНИЕ. В диапазоне измеряемых сопротивлений свыше 2 МОм в формулу погрешности входит параметр R – величина измеряемого сопротивления, выраженная в мегаомах.
ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности при Т=Тк±5°С, |
Сопротивление шунта |
Температурный коэффициент не более, ppm/°C |
||
00000-2000.00 мА |
Постоянный ток В7-64 |
1 Ом (номинальное значение)
Входное сопротивление не более 1,3 Ом |
50 |
||
0,05 + 2 |
|||||
000.00-1000.00 мА 1000.00-2000.00 мА |
Постоянный ток В7-64/1 |
25 |
|||
0,02 + 2 0,03 |
|||||
000.00-2000.00 мА |
Переменный ток |
150 |
|||
Частота |
|||||
10-20 Гц |
20-40 Гц |
40-5 кГц |
|||
1,5+5 |
0,5+5 |
0,2+5 |
ИЗМЕРЕНИЕ ЧАСТОТЫ
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности приТ=Тк±5°С, ±ppm от Fх ± ед. мл.р. |
Входные сопротивление и емкость |
Температурный коэффициент не более, ppm/°C |
Режим «Hz» |
Входное сопротивление не менее 40 кОм
Емкость не более 15 пФ |
1
|
|
0.00000 - 1.999999 кГц 2.00000 - 19.99999 кГц 20.0000 - 199.9999 кГц 200.000 - 1999.999 кГц 2000.00 - 19999.99 кГц 20000.0 - 50000.0 кГц |
10+2 |
||
Режим «MHz» |
|||
20000.0 – 199999.9 кГц 200000 – 1200000 кГц |
10+2 |
Время установления режима и скорость измерений
Режим измерения |
Время установления показаний не более, с |
Скорость измерений не менее, изм/с |
DCV, DCI |
2.5 |
2.5 |
ACV, ACI |
4 |
|
R |
5 |
|
FRO |
2 |
1 - 2 |
Масса(кг): 2; Габариты(мм): 242х85х326
