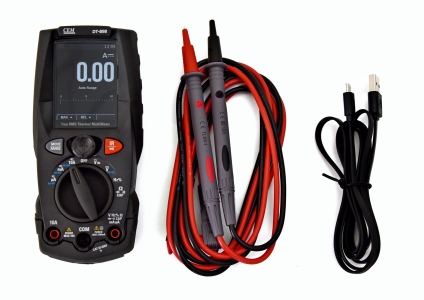

Мультиметр TRMS с встроенным тепловизором CEM DT-898

Артикул: 1-385969

TrueRMS мультиметр U пост./перем. 600В, погр. 0.8%, I пост./перем. 10A, погр. 1,5%, измерение сопр. 40МОм, емкость 4000мкФ, частота 10МГц, тепловизор - 20ºC до +260 ºC, 2.4'' TFT цветной ЖК-дисплей (4000), фонарик. Госреестр РФ 85030-22

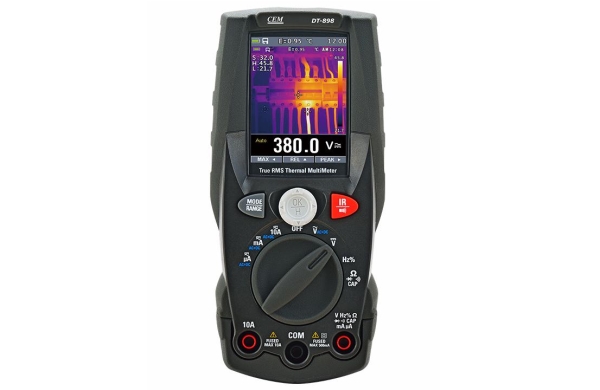

DT-898 Профессиональный, промышленный цифровой мультиметр TRMS с встроенным тепловизором оснащен цветным TFT ЖК-дисплеем и обеспечивает аналого-цифровое преобразование сигнала с высокой точностью и малым временем отклика. Пользуясь этим прибором, можно без труда обнаружить и затем устранить проблемы в проводке промышленного оборудования. Безопасность измерений гарантируется за счет применения усиленного пластмассового корпуса.

Особенности

• 2.4'' TFT цветной ЖК-дисплей с 4000 отчетов
• Встроенный тепловизор с прицельным указанием максимального, минимального и среднего значений
• Быстрая смена кадров тепловизора на частоте 50Гц
• Измерение постоянного напряжения
• Измерение переменного напряжения, напряжения AC+DC TRMS
• Измерение постоянного тока
• Измерение переменного тока, тока AC+DC TRMS
• Проверка сопротивления и контроль на обрыв
• Тест целостности диодов
• Измерение емкости конденсаторов
• Измерение частоты
• Измерение коэффициента заполнения
• Режим светодиодного фонарика



Технические характеристики

Поле обзора (FOV) / минимальное фокусное расстояние 21° x 21°/ 0.,5м
Пространственное разрешение (IFOV) 4,53мрад
ИК детектор (разрешение) 80 × 80 пикселей
Температурная чувствительность /NETD < 0,1°C при +30°C (+86°F) / 100 мК
Частота обновления кадров 50Гц
Фокусировка Фиксированная
Фокусное расстояние 7,5мм
Матрица видеопреобразователя (FPA)/ спектральный диапазон Неохлаждаемый микроболомер / 8–14 мкм
Температурный диапазон объекта –20°C до +260°C (–4°F до +500°F)
Погрешность ±3°C (±5,4°F) или ±3% показания
(температура окружающей среды 10°С-35°C, температура объекта >0°C).



 Диапазон Разрешение Точность Входное сопротивление Защита от перенапряжения
400,0мВ 0,1мВ

±(0,09% показания + 5)



>10МОм



1000В DC/AC rms

4,000В 0,001В
40,00В 0,01В
400,0В 0,1В

±(0,2% показания + 5)

1000В



Диапазон

Разрешение

Точность (*)

Защита от перенапряжения

(50÷60Гц) (61гЦ÷1кГц)
4,000В 0,001В



±(0,8% показания +5)



±(2,4% показания+5)



1000В DC/AC rms

40,00В 0,01В
400,0В 0,1В
1000В



 Диапазон Разрешение Точность
(50Гц÷1кГц)
Входное сопротивление Защита от перенапряжения
4,000В 0,001В



±(2,4% показания +20)



>10МОм



1000В DC/AC rms

40,00В 0,01В
400,0В 0,1В
1000В



Диапазон Разрешение Точность Защита от перенапряжения
 400,0мкА 0,1мкА



±(0,9% показания + 5)

Быстродействующий предохранитель
800мА/1000В

 4000мкА 1мкА
 40,00мА 0,01мА
 400,0мА 0,1мA ±(0,9% показания + 8)
 10,00А 0,01A ±(1,5% показания + 8)

Быстродействующий предохранитель 10A/1000В




Диапазон
Разрешение Точность (*)
(50Гц÷1кГц)

Защита от перенапряжения

 400,0мкA 0,1мкA



±(1,2% показания + 5)



Быстродействующий предохранитель
800мA/1000В

 4000мкA 1мкA
 40,00мA 0,01мA
 400,0мA 0,1мA
 10,00A 0,01A ±(1,5% показания + 5)

Быстродействующий предохранитель 10A/1000В



Функция Тестовый ток Макс. напряжение разомкнутой цепи
  < 1,5мA 3,3В DC



 Диапазон Разрешение Точность Зуммер Защита от перенапряжения
 400,0Ом 0,1Ом ±(0,5% показания + 10)





>50Ом





1000В DC/AC rms

 4,000кОм 0,001кОм



±(0,5% показания + 5)

 40,00кОм 0,01кОм
 400,0кОм 0,1кОм
 4,000МОм 0,001МОм
 40,00МОм 0,01МОм ±(2,5% показания + 10)



Диапазон Разрешение Точность Защита от перенапряжения
40,00Гц÷10кГц 0,01Гц÷0,001кГц  ±(0,5%показания) 1000В DC/AC rms



Диапазон Разрешение Точность Защита от перенапряжения
40,00Гц 0,01Гц



±(0,09%  показания +5)





1000В DC/AC rms

400,0Гц 0,1Гц
4,000кГц 0,001кГц
40,00кГц 0,01кГц
400,0кГц 0,1кГц
4,000МГц 0,001МГц
10,00МГц 0,01МГц



Диапазон Разрешение Точность
5,0÷95,0% 0,1% ±(1,2% показания + 2)



 Диапазон  Разрешение Точность Защита от перенапряжения
 40,00нФ 0,01нФ ±(1,5% показания + 20)





1000В DC/AC rms

 400,0нФ 0,1нФ ±(1,2% показания + 8)
 4,000мкФ 0,001мкФ ±(1,5% показания + 8)
 40,00мкФ 0,01мкФ ±(1,2% показания + 8)
 400,0мкФ 0,1мкФ ±(1,5% показания + 8)
 4000мкФ 1мкФ ±(2,5% показания + 20)

Погрешность рассчитывается как [%показания + (цифровое значение ×разрешение)] при 18°C ÷ 28°C < 75%HR
• Постоянное напряжение

• Переменное напряжение TRMS

(*) Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна. Входное сопротивление: >9МОм
Точность функции PEAK: ±10% показания, время отклика в режиме PEAK: 1мс

• Напряжение AC+ DC TRMS

• Постоянный ток

• Переменный ток TRMS

(*)Точность действительна в диапазоне измерений от 5% до 100%, синусоидальная волна. Точность функции PEAK: ±10% показания, ток AC+DC TRMS: точность (50Гц÷1кГц): ±(3,0%показания + 20)

• Контроль целостности диодов

• Измерение сопротивления и контроль на обрыв

• Частота (электронная)

Чувствительность: 2В rms

• Частота (электронная)

Чувствительность: >2В rms (при коэф. заполнения 20%,  80%) и f< 100кГц; >5В rms (при коэф. заполнения 20%,  80%) и f>100кГц

• Коэффициент заполнения

Диапазон частоты импульсов: 40Гц÷10кГц, амплитуда импульсов: ±5В (100мкс÷100мс)

• Емкость

• Справочные стандарты
Безопасность:                         IEC/EN61010-1
ЭМС:                                      IEC/EN 61326-1
Изоляция:                               двойная
Уровень загрязнения:            2
Категория перенапряжения:  CAT IV 600В, CAT III 1000В Макс. рабочая высота:          2000м (6562футов)

• Основные характеристики
Механические характеристики
Размер (Д x Ш x В):               175 x 85 x 55мм (7 x 3 x 2дюйма) Вес (вкл. элемент питания):          540г

• Электропитание
Тип батареи:                          аккумуляторная 1x7,4В Li-ION, 2300мАч
Зарядное устройство:           100/240В AC, 50/60Гц, 10В DC, 1A Индикатор низкого заряда:         символ     на дисплее
Автоматическое выключение:                через 15÷60 мин бездействия
(отключается)
Предохранители:                  F10A/1000В, 10 x 38мм (вход 10A) F800мA/1000В, 6 x 32мм (вход мA мкA)
• Дисплей
Преобразование:                      TRMS
Характеристики:                   цветной TFT, 6000 точек со шкалой
Частота отсчетов:                    3 раза/сек

7.2.Условия окружающей среды
Условия эксплуатации
Нормальная температура:               18°C ÷ 28°C (64°F ÷ 82°F) Рабочая температура:                 5°C ÷ 40°C (41°F ÷ 104°F) Допустимая влажность:                         < 80%HR
Температура хранения:                    -20° ÷ 60°C (-4°F ÷ 140°F) Влажность при хранении:                            < 80%HR
