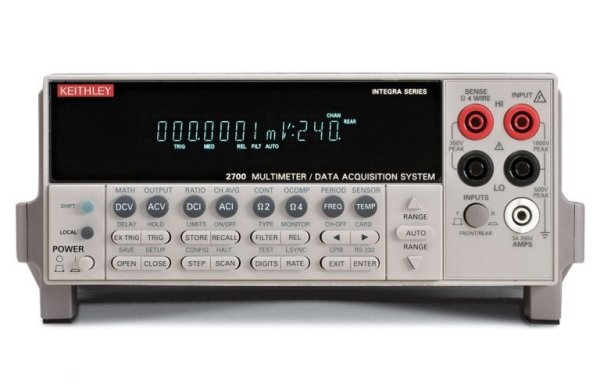

Приборы Keithley серии 2700 (Integra) объъединяют функции цифрового мультиметра, регистратора и коммутатора данных; обладает высокой точностью измерений, высокой разрешающей способностью и чувствительностью, в сочетании с высокой производительностью.
Основные характеристики
- Фактическая разрешающая способность - 6½ разряда
- 22-битный АЦП
- Возможность подключения 12 разновидностей встраиваемых коммутационных модулей
- Расширяемость до 80 дифференциальных каналов
- Высокая скорость измерений и коммутации
- Большой выбор измерительных функций
- Драйверы LabVIEW, LabWindows/CVI, Visual Basic, C/C++
- Многофункциональный дисплей
- Программное обеспечение ExcelLINX-1A для регистрации данных
Выбор базового блока Keithley 27хх
| Базовый блок | 2700 | 2701 | 2750 | |
|---|---|---|---|---|
| Количество дифференциальных каналов | 80 | 80 | 200 | |
| Количество узлов в коммутационной матрицы | 96 | 96 | 240 | |
| Наилучшее разрешение по сопротивлению | 100 мкОм | 100 мкОм | 1 мкОм | |
| Измерение сопротивления в "сухом" режиме | - | - | • | |
| Количество слотов для модулей расширения | 2 | 2 | 5 | |
| Буферная память | 55 000 значений | 450 000 значений | 110 000 значений | |
| Монтажный размер (19" стойка) | 1/2 размера | 1/2 размера | полный размер | |
| Интерфейс | GPIB, RS-232 | Ethernet, RS-232 | GPIB, RS-232 | |
| Скорость сканирования (память) | 180 каналов/сек | 500 каналов/сек | 230 каналов/сек | |
| Скорость сканирования (шина) | 145 каналов/сек | 440 каналов/сек | 210 каналов/сек | |
| Макс. частота сканирования канала при внутреннем запуске | 2000 опер./сек | 2800 опер./сек | 2000 опер./сек | |
| Макс. частота сканирования канала при внешнем запуске | 375 опер./сек | 2000 опер./сек | 375 опер./сек | |
Измерение постоянного напряжения
| Диапазон | Разрешение | Входной импеданс | Точность 23°C ±5°C ±(ppm показания + ppm диапазона) | |||
|---|---|---|---|---|---|---|
|
24 часа |
90 суток |
1 год | ||||
| 100.0000 мВ |
0,1 мкВ |
> 10 ГОм |
15 + 30 |
25 + 35 |
30 + 35 |
|
| 1.000000 В |
1,0 мкВ |
> 10 ГОм |
15 + 6 |
25 + 7 |
30 + 7 |
|
| 10.00000 В |
10 мкВ |
> 10 ГОм |
10 + 4 |
20 + 5 |
30 + 5 |
|
| 100.0000 В |
100 мкВ |
10 МОм +1 % |
15 + 6 |
35 + 9 |
45 + 9 |
|
| 1000.000 В |
10 мВ |
10 МОм +1 % |
20 + 6 |
35 + 9 |
50 + 9 |
|
Измерение переменного напряжения
| Диапазон | Разрешение | Точность 23°C ±5°C 90 дней ±(% показания + % диапазона) | |||||
|---|---|---|---|---|---|---|---|
|
3...10 Гц |
10...20 кГц |
20 кГц...50 кГц |
50 кГц...100 кГц |
100 кГц...300 кГц | |||
| 100.0000 мВ |
0,1 мкВ |
0,35 + 0,03 |
0,05 + 0,03 |
0,11 + 0,05 |
0,6 + 0,08 |
4,0 + 0,5 |
|
| 1.000000 В |
1,0 мкВ |
0,35 + 0,03 |
0,05 + 0,03 |
0,11 + 0,05 |
0,6 + 0,08 |
4,0 + 0,5 |
|
| 10.00000 В |
10 мкВ |
0,35 + 0,03 |
0,06 + 0,03 |
0,12 + 0,05 |
0,6 + 0,08 |
4,0 + 0,5 |
|
| 100.0000 В |
100 мкВ |
0,35 + 0,03 |
0,06 + 0,03 |
0,12 + 0,05 |
0,6 + 0,08 |
4,0 + 0,5 |
|
| 750.000 В |
1 мВ |
0,35 + 0,03 |
0,06 + 0,03 |
0,12 + 0,05 |
0,6 + 0,08 |
4,0 + 0,5 |
|
Измерение сопротивления (2-х и 4-х проводная схема)
| Диапазон | Разрешение | Тестовый ток | Точность 23°C ±5°C ±(ppm показания + ppm диапазона) | |||
|---|---|---|---|---|---|---|
|
24 часа |
90 суток |
1 год | ||||
| 100.0000 Ом |
100 мкОм |
1 мА |
20 + 20 |
80 + 20 |
100 + 20 |
|
| 1.000000 кОм |
1 мОм |
1 мкА |
20 + 6 |
80 + 6 |
100 + 6 |
|
| 10.00000 кОм |
10 мОм |
100 мкА |
20 + 6 |
80 + 6 |
100 + 6 |
|
|
100.0000 кОм |
100 мОм |
10 мкА |
20 + 6 |
80 + 10 |
100 + 10 |
|
| 1.000000 МОм |
1 Ом |
10 мкА |
20 + 6 |
80 + 10 |
100 + 10 |
|
| 10.00000 МОм |
10 Ом |
0,7 мкА/10 МОм |
150 + 6 |
200 + 10 |
400 + 10 |
|
| 100.0000 МОм |
100 Ом |
0,7 мкА/10 МОм |
800 + 30 |
2000 + 30 |
2000 + 30 |
|
Прозвонка цепи
| Диапазон | Разрешение | Тестовый ток | Точность 23°C ±5°C ±(ppm показания + ppm диапазона) | |||
|---|---|---|---|---|---|---|
|
24 часа |
90 суток |
1 год | ||||
| 1.000 кОм |
100 мОм |
1 мА |
40 + 100 |
100 + 100 |
100 + 100 |
|
Напряжение холостого хода - 12,2 В
Измерение постоянного тока
| Диапазон | Разрешение | Испытат. напряжение на нагрузке | Точность 23°C ±5°C ±(ppm показания + ppm диапазона) | |||
|---|---|---|---|---|---|---|
|
24 часа |
90 суток |
1 год | ||||
| 20.00000 мА |
10 нА |
<0,2 В |
60 + 30 |
300 + 80 |
300 + 80 |
|
| 100.0000 мА |
100 нА |
<0,1 В |
100 + 300 |
300 + 800 |
500 + 800 |
|
| 1.000000 А |
1 мкА |
<0,5 В |
200 + 30 |
500 + 80 |
500 + 800 |
|
| 3.000000 А |
10 мкА |
<1,5 В |
1000 + 15 |
1200 + 40 |
1200 + 40 |
|
Измерение переменного тока
| Диапазон | Разрешение | Точность 23°C ±5°C 90 дней ±(% показания + % диапазона) | |||||
|---|---|---|---|---|---|---|---|
|
3 Гц...10 Гц |
10 Гц...3 кГц |
3 кГц...5 кГц | |||||
| 1.000000 А |
1,0 мкА |
0,30 + 0,04 |
0,10 + 0,04 |
0,14 + 0,04 |
|||
| 3.00000 А |
10 мкА |
0,35 + 0,06 |
0,16 + 0,06 |
0,18 + 0,06 |
|||
Измерение термпературы
| Термопара |
Диапазон |
Разрешение |
Точность |
|---|---|---|---|
| J - тип |
- 200 °С... + 760 °С |
0,2 °С |
± 1,0 °С |
| K - тип |
- 200 °С... + 1372 °С |
0,2 °С |
± 1,0 °С |
| N - тип | - 200 °С... + 1300 °С | 0,2 °С | ± 1,0 °С |
| T - тип |
- 200 °С... + 400 °С |
0,2 °С |
± 1,0 °С |
| E - тип |
- 200 °С... + 1000 °С |
0,2 °С |
± 1,0 °С |
| R - тип |
0 °С... + 1768 °С |
0,6 °С |
± 1,8 °С |
| S - тип |
0 °С... + 1768 °С |
0,6 °С |
± 1,8 °С |
| B - тип |
+ 350 °С... + 1820 °С |
0,6 °С |
± 1,8 °С |
Датчик - платиновое сопротивление 100 Ом (Pt-100, D-100, F100, Pt385, Pt3916 и др. типы)
От - 200 °С... + 630 °С с разрешением 0,01 °С
Датчик - термистор (2,2 кОм; 5 кОм; 10 кОм)
От - 80 °С... + 150 °С с разрешением 0,01 °С
Измерение частоты и периода
Измерение частоты: 3 Гц…500 кГц
Измерение периода: 333 нс…2 мкс
Общие характеристики
- Интерфейсы: Ethernet, RS-232, Digital I/O
- Напряжение питания: 100 В/120 В/220 В/240 В; 46-66 Гц, 360-440Гц
- Максимальная потребляемая мощность: 80 ВА
- Размеры: 89х238х370 мм
- Вес брутто: 6,5 кг
Стандартная комплектация
- Драйверы LabVIEW, LabWindows/CVI, Visual Basic, C/C++
- Руководство по эксплуатации
- Измерительные кабели 1751
Дополнительная комплектация
- 2750-321А - Запасная крышка для слота
- 7007-1 - экранированный GPIB кабель, 1м
- 7007-2 - экранированный GPIB кабель, 2м
- 7788 - комплект из двух 50-ти штырьковых D-sub соединителей (для модулей 7703 и 7705)
- 7789 - комплект из 25 ти и 50-ти штырьковых соединителей
- 7790 - комплект: 50-ти штырьковый разъемы "папа" и "мама" , 25-ти штырьковый IDC разъем "мама" (для ленточного шлейфа)
- 7705-MTC-1 - 50-ти штырьковый ("папа"-"мама") D-Sub кабель, 2м
- 7705-MTC-2 - 25-ти штырьковый ("папа"-"мама") D-Sub кабель, 2м
- KPCI-488LPA - контроллер интерфейса IEE-488 для шины PCI
- KUSB-488A - адаптер интерфейса USB в IEE-488 (GPIB)
Дополнительные модули
| Модули | Кол-во аналог. входов | Конфигурация | Тип разъема | Макс. напряж. | Макс. ток коммутации | Полоса пропускания | Ресурс контактов | Скорость переключ. | Примечание | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7700 | 20 |
Мультиплексор с КХС |
1x20 или |
Винтовой |
300 В |
1 А
|
50 МГц |
108 |
3 мс
|
Макс.мощность = 125 ВА. Два токовых измерит.канала |
|
| 7701 | 32 | Мультиплексор | 1x32 или два 1х16 |
D-sub | 150 В | 1 А | 2 МГц | 108 | 3 мс |
Макс.мощность = 125 ВА.
|
|
| 7702 | 40 | Мультиплексор | 1x40 или два 1х20 |
Винтовой | 300 В | 1 А | 2 МГц | 108 | 3 мс | Макс.мощность = 125 ВА. Два токовых измерит.канала |
|
| 7703 | 32 | Мультиплексор | 1x32 или два 1х16 |
D-sub | 300 В | 0,5 А | 2 МГц | 108 | 1 мс | Герконовые реле. | |
| 7705 | 40 | Независимые однополюсные реле | - | D-sub | 300 В | 2 А | 10 МГц | 108 | 3 мс | Макс.мощность = 125 ВА. | |
| 7706 | 20 | Мультиплексор с КХС | 1x20 или два 1х10 |
Винтовой | 300 В | 1 А | 2 МГц | 108 | 3 мс | Макс.мощность = 125 ВА. Два аналоговых выхода. 16 цифровых выходов. |
|
| 7707 | 10 | Цифровые входы/выходы/Мультиплексор | 1x10 или два 1х5 |
D-sub | 300 В | 1 А | 2 МГц | 108 | 3 мс | Макс.мощность = 125 ВА. 32 цифровых входа/выхода. |
|
| 7708 | 40 | Мультиплексор с КХС | 1x40 или два 1х20 |
Винтовой | 300 В | 1 А | 2 МГц | 108 | 3 мс | Макс.мощность = 125 ВА. | |
| 7709 | 48 | Матричный коммутатор | 6x8 | D-sub | 300 В | 1 А | 2 МГц | 108 | 3 мс | Макс.мощность = 125 ВА. Подкл. к внутреннему мультиметру. Соединение модулей до матрицы 6х40 |
|
| 7710 | 20 | Мультиплексор с КХС | 1x20 или два 1х10 |
Съемный, винтовой |
60 В | 0,1 А | 2 МГц |
1010
|
0,5 мс | Твердотельные реле, 60 В макс. скорость - 500 каналов/сек. |
|
| 7711 | 8 | Мультиплексор | два 1х4 | SMA | 60 В | 0,5 А | 2 ГГц | 106 | 10 мс | Вносимые потери <1,0 дБ@1 ГГц. КСВН<1,2@1ГГц. |
|
| 7712 | 8 | Мультиплексор | два 1х4 | SMA | 42 В | 0,5 А | 3,5 ГГц | 106 | 10 мс | Вносимые потери <1,1 дБ@2,4 ГГц. | |
КХС - компенсация холодного спая
