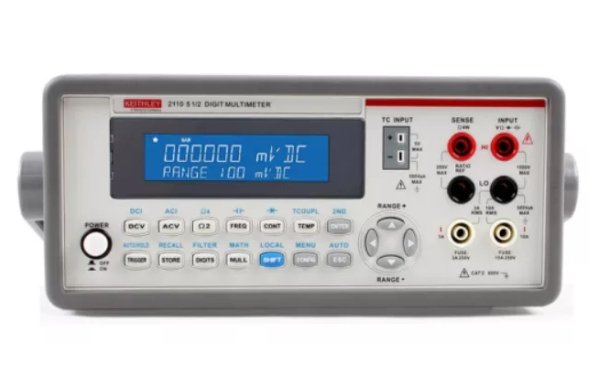

Keithley 2110 - 5½ разрядный мультиметр эконом-класса сочетает привлекательную цену, широкий набор возможностей, высокую точность измерений (0,012%), высокую скорость измерений и передачи данных.
Keithley 2110 позволяет выполнять до 15 измерительных функций
Основные возможности
- Фактическая разрешающая способность - 5½ разряда
- Прецизионная точность измерения. Базовая точность измерения напряжения до 0,012%
- Большой выбор встроенных функций, в том числе: измерение постоянного и переменного напряжения и тока, измерение сопротивления по 2-х и 4-х проводной схеме, измерение температуры при помощи термопар и термосопротивлений, измерение частоты, периода, dB, dBm, относительные измерения, тестов диодов, прозвонка цепей.
- Высокая скорость измерения (до 50000 оп/сек при 4 ½ разрядах)
- Большая память на 2000 ячейки
- Интерфейс USB
Измерение постоянного напряжения
| Диапазон | Разрешение | Входной импеданс | Точность 23°C ±5°C 1 год ±(% показания + % диапазона) | Температурный коэффициент 0°C-18°C & 28°C-40°C |
|---|---|---|---|---|
| 100.000 мВ |
1 мкВ |
10 МОм |
0,012 + 0,004 |
0,001 + 0,0005 |
| 1.00000 В |
10 мкВ |
10 МОм |
0,012 + 0,001 |
0,0009 + 0,0005 |
| 10.0000 В |
100 мкВ |
10 МОм |
0,012 + 0,002 |
0,0012 + 0,0005 |
| 100.000 В |
1 мВ |
10 МОм |
0,012 + 0,002 |
0,0012 + 0,0005 |
| 1000.00 В |
10 мВ |
10 МОм |
0,02 + 0,003 |
0,002 + 0,0015 |
Измерение переменного напряжения
| Диапазон | Разрешение | Частота | Точность 23°C ±5°C 1 год ±(% показания + % диапазона) | Температурный коэффициент 0°C-18°C & 28°C-40°C |
|---|---|---|---|---|
| 100.000 мВ... 750.000 В |
1 мкВ...10 мВ |
10 Гц...20 кГц |
0,12 + 0,05 |
0,01 + 0,01 |
|
20 кГц...50 кГц |
0,25 + 0,05 |
0,02 + 0,02 | ||
|
50 кГц...100 кГц |
0,65 + 0,08 |
0,04 + 0,02 | ||
|
100 кГц...300 кГц |
5,00 + 0,50 |
0,2 + 0,02 |
Измерение сопротивления (2-х и 4-х проводная схема)
| Диапазон | Разрешение | Тестовый ток | Точность 23°C ±5°C 1 год ±(% показания + % диапазона) | Температурный коэффициент 0°C-18°C & 28°C-40°C |
|---|---|---|---|---|
| 100.000 Ом |
1 мОм |
1 мА |
0,020 + 0,020 |
0,003 + 0,0005 |
| 1.00000 кОм |
10 мОм |
1 мА |
0,020 + 0,003 |
0,003 + 0,0005 |
| 10.0000 кОм |
100 мОм |
100 мкА |
0,020 + 0,002 |
0,003 + 0,0005 |
| 100.000 кОм |
1 Ом |
10 мкА |
0,020 + 0,002 |
0,003 + 0,0005 |
| 1.00000 МОм |
10 Ом |
1 мкА |
0,030 + 0,004 |
0,005 + 0,0005 |
| 10.0000 МОм |
100 Ом |
0,1 мкА |
0,200 + 0,004 |
0,05 + 0,0005 |
| 100.000 МОм |
1 кОм |
0,1 мкА |
2,000 + 0,005 |
0,5 + 0,0005 |
Измерение постоянного тока
| Диапазон | Разрешение | Шунтирующее сопротивл. | Точность 23°C ±5°C 1 год ±(% показания + % диапазона) | Температурный коэффициент 0°C-18°C & 28°C-40°C |
|---|---|---|---|---|
| 10.0000 мА |
0,1 мкА |
5,1 Ом |
0,05 + 0,020 |
0,005 + 0,002 |
| 100.000 мА |
1 мкА |
5,1 Ом |
0,05 + 0,010 |
0,005 + 0,001 |
| 1.00000 А |
10 мкА |
0,1 Ом |
0,150 + 0,020 |
0,008 + 0,001 |
| 3.0000 А |
100 мкА |
0,1 Ом |
0,200 + 0,030 |
0,008 + 0,001 |
| 10.0000 А |
100 мкА |
5 мОм |
0,250 + 0,050 |
0,008 + 0,001 |
Измерение переменного тока
| Диапазон | Разрешение | Частота | Точность 23°C ±5°C 1 год ±(% показания + % диапазона) | Температурный коэффициент 0°C-18°C & 28°C-40°C |
|---|---|---|---|---|
| 1.0000 А... 3,00000 А |
10 мкА...100 мкА |
10 Гц...900 Гц |
0,30 + 0,06 |
0,02 + 0,01 |
|
900 Гц...5 кГц |
1,50 + 0,15 |
0,02 + 0,01 |
||
| 10.0000 А |
100 мкА |
10 Гц...900 Гц |
0,50 + 0,12 |
0,02 + 0,01 |
|
900 Гц...5 кГц |
2,50 + 0,20 |
0,02 + 0,01 |
Измерение частоты и периода
| Диапазон |
Частотный диапазон |
Точность 23°C ±5°C |
Температурный |
| 100 мВ ... 750В |
10 Гц... 40 Гц |
0,03 |
0,002 |
| 40 Гц...300 кГц | 0,02 | 0,002 |
Измерение температуры
| Термопары | Диапазон | Точность 23°C ±5°C 1 год ±% показания |
| B | 0 °С... + 1800 °С | ± 1,5 °С |
| C | 0 °С... + 2300 °С | ± 1,5 °С |
| E | - 250 °С... + 1000 °С | ± 1,5 °С |
| J - тип |
- 200 °С... + 1200 °С |
± 1,0 °С |
| K - тип |
- 200 °С... + 1350 °С |
± 1,0 °С |
| N | - 200 °С... + 1300 °С | ± 1,0 °С |
| R | 0 °С... + 1750 °С | ± 1,5 °С |
| S | 0 °С... + 1750 °С | ± 1,5 °С |
| T - тип |
- 240 °С... + 400 °С |
± 1,5 °С |
Измерение температуры термосопротивлениями RTD и NTC типа: PT100, D100, F100, PT385, PT3916, SPRTD (R-zero, A4, B4, Ax, Bx, Cx, Dx), NTCT (A, B, C). Погрешность ± 0,8 °С
Измерение емкости
| Термопары | Диапазон | Точность 23°C ±5°C 1 год ±% показания |
| 1.000 нФ | 10 мкА | 2,0 + 0,80 |
| 10.00 нФ | 10 мкА | 1,0 + 0,50 |
| 100.0 нФ | 100 мкА | 1,0 + 0,50 |
| 1.000 мкФ |
100 мкА |
1,0 + 0,50 |
| 10.00 мкФ |
10 мА |
1,0 + 0,50 |
| 100.0 мкФ | - 200 °С... + 1300 °С | 1,0 + 0,50 |
Дополнительные функции
- Математические функции: минимальное, максимальное, среднее, mX+b, dB, dBm, %
- Тестирование в пределах
- Установка нуля (NULL)
- Тестирование диодов
- Прозвонка цепей
Общие характеристики
- Интерфейсы: USB, GPIB (опция)
- SCPI - команды
- скорость до 200 изм/сек через USB интерфейс при 5 ½ разрядах;при 4 ½ разрядах максимальная скорость - до 50000 изм/сек и до 30000 изм/сек во внутренний буфер.
- Внешний запуск (BNC)
- Напряжение питания: 100В/120В/220В/240В; 45…66Гц
- Максимальная потребляемая мощность: 25 ВА
- Размеры: 107х252,8х305 мм
- Вес: 2,23 кг
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуемзаказать калибровку в метрологической службе нашей компании.
Стандартная комплектация
- Комплект измерительных проводов
- Драйвер LabVIEW
- Утилиты Ki-Tool и Ki-Link
- USB кабель
- Кабель питания
- Руководство на CD
Дополнительная комплектация
- 5805 - комплект подпружиненных пробников Кельвина, 0.9м
- 5805-12 - комплект подпружиненных пробников Кельвина, 3.6м
- 5808 - комплект одинарных пробников Кельвина
- 5809 - комплект одинарных пробников Кельвина с зажимами-крокодилами
- 8605 - комплект измерительных проводов
- 8606 - комплект наконечников для 8605
- 8680 - адаптер термосопротивления для 4-х проводной схемы подключения
- 8681 - термосопротивление
- 7007-1 - экранированный GPIB кабель, 1м
- 7007-2 - экранированный GPIB кабель, 2м
- 4299-3 - комплект для монтажа в стойку одного прибора
- 4299-4 - комплект для монтажа в стойку двух приборов
