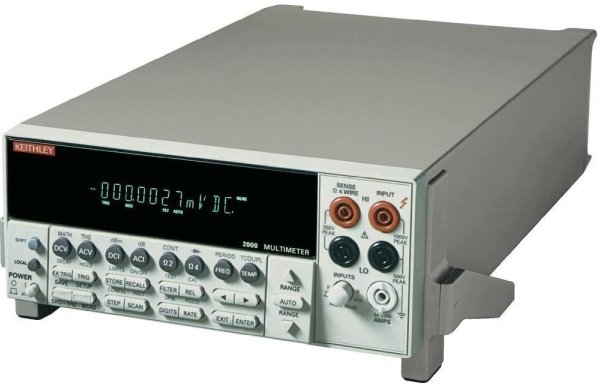

Модель Keithley 2016/E представляет собой 6½ - разрядный многофункциональный цифровой мультиметр обладает высоким разрешением и быстродействием, прецизионной точностью измерений, имеет встроенный генератор сингнала и обладает возможностью измерения параметров искажений (гармоник).
Основные возможности
- Фактическая разрешающая способность - 6½ разрядов
- Прецизионная точность измерения. Базовая точность измерения напряжения до 20 ppm (90 суток)
- Большой выбор встроенных функций (13 функций), в том числе: измерение постоянного и переменного напряжения и тока, измерение сопротивления по 2-х и 4-х проводной схеме, измерение температуры при помощи термопар и термосопротивлений, измерение частоты, периода, dB, dBm, относительные измерения, тестов диодов, прозвонка цепей.
- Встроенный генератор синусоиды 20 Гц...20кГц
- 5 встроенных полосовых фильтров для формирования входного сигнала для аудио- и телекоммуникационных приложений: весовой CCITT , CCIR, C-message (псофометрический), CCIR/ARM и «А» весовой фильтр
- измерение коэффициента гармоник, коэффициента гармоник + шум, отношения сигнал/шум, среднеквадратичного значения напряжения Vскз
- Высокая скорость измерения (до 2000 оп/сек)
- Большая память на 1024 ячейки
- Быстрое восстановление после перегрузки
- Программирование посредством SCPI команд
- Совместимость со стандартными интерфейсами GPIB (IEEE-488.2), RS-232
Измерение постоянного напряжения
| Диапазон | Разрешение | Входной импеданс | Точность 23°C ±5°C ±(ppm показания + ppm диапазона) |
|
|
90 суток |
1 год |
|||
| 100.0000 мВ |
100 нВ |
> 10 ГОм |
40 + 35 |
50 + 35 |
| 1.000000 В |
1 мкВ |
> 10 ГОм |
25 + 7 |
30 + 7 |
| 10.00000 В |
10 мкВ |
> 10 ГОм |
20 + 5 |
30 + 5 |
| 100.0000 В |
100 мкВ |
10 МОм +1 % |
30 + 6 |
45 + 6 |
| 1000.000 В |
1 мВ |
10 МОм +1 % |
35 + 6 |
45 + 6 |
Измерение переменного напряжения
| Диапазон |
Разрешение |
Частота |
Точность 23°C ±5°C 1 год |
| 100 мВ...750 В |
0,1 мкВ...1 мВ |
3 Гц...10 Гц |
0,35 + 0,03 |
|
10 Гц...20 кГц |
0,06 + 0,03 |
||
|
20 кГц...50 кГц |
0,12 + 0,05 |
||
|
50 кГц...100 кГц |
0,60 + 0,08 |
||
|
100 кГц...300 кГц |
4 + 0,5 |
Измерение сопротивления (2-х и 4-х проводная схема)
| Диапазон | Разрешение | Тестовый ток | Точность 23°C ±5°C ±(ppm показания + ppm диапазона) |
|
|
90 суток |
1 год |
|||
| 100.0000 Ом |
100 мкОм |
1 мА |
80 + 40 |
100 + 40 |
| 1.000000 кОм |
1 мОм |
1 мА |
80 + 10 |
100 + 10 |
| 10.00000 кОм |
10 мОм |
100 мкА |
80 + 10 |
100 + 10 |
| 100.0000 кОм |
100 мОм |
10 мкА |
80 + 10 |
100 + 10 |
| 1.000000 МОм |
1 Ом |
10 мкА |
80 + 10 |
100 + 10 |
| 10.00000 МОм |
10 Ом |
700 нА || 10 МОм |
450 + 10 |
600 + 10 |
| 100.0000 МОм |
100 Ом |
700 нА || 10 МОм |
2000 + 30 |
2200 + 30 |
Измерение постоянного тока
| Диапазон | Разрешение |
Испыт.напряжение | Точность 23°C ±5°C ±(ppm показания + ppm диапазона) | |
|---|---|---|---|---|
|
90 суток |
1 год | |||
| 10.00000 мА |
10 нА |
< 0,15 В |
300 + 80 |
500 + 80 |
| 100.0000 мА |
100 нА |
< 0,03 В |
300 + 800 |
500 + 800 |
| 1.000000 А |
1 мкА |
< 0,3 В |
500 + 80 |
800 + 80 |
| 3.00000 А |
10 мкА |
< 1 В |
1200 + 40 |
1200 + 40 |
Измерение переменного тока
| Диапазон |
Разрешение |
Точность 23°C ±5°C 90 дней/1 год ±(% показания + % диапазона) |
|||
|
3 Гц... 10 Гц |
10 Гц...3 кГц |
3 кГц...5 кГц |
|||
| 1.000000 А |
1 мкА |
0,30 + 0,04 |
0,10 + 0,04 |
0,14 + 0,04 |
|
| 3.00000 А |
10 мкА |
0,35 + 0,06 |
0,15 + 0,06 |
0,18 + 0,06 |
|
Измерение частоты и периода
| Диапазон переменного напряжения |
Частотный диапазон |
Период |
Время измерения |
Разрешение |
Точность |
| 100 мВ ... 750В |
3 Гц... 500 кГц |
333 мс...2 мкс |
1 с (SLOW) |
0,33 |
0,01 |
|
0,1 с (MED) |
3,33 |
0,01 |
|||
|
10 мс (FAST) |
33,3 |
0,01 |
Измерение температуры
| Термопары |
Диапазон |
Разрешение |
Точность 23°C ±5°C 90 дней/1 год |
| J - тип |
- 200 °С... + 760 °С |
0,001 °С |
± 0,5 °С |
| K - тип |
- 200 °С... + 1372 °С |
0,001 °С |
± 0,5 °С |
| T - тип |
- 200 °С... + 400 °С |
0,001 °С |
± 0,5 °С |
Измерение параметров искажений
- Диапазоны напряжений: 100 мВ, 1В, 10 В, 100 В, 750 В (выбирается пользователем)
- Входной импеданс: 1МОм || 100 пФ
- Диапазон показаний на дисплее: 0...100%, 0...100 дБ
- Разрешение: 0,0001% или 0,00001 дБ
- Диапазон основных частот: 20 Гц...20 кГц
- Дипазон гармоник: 40 Гц...50 кГц
- Разрешение по частоте: 0,008 Гц
- Точность по частоте: ±0,01% показаний
- Температурный коэффициент по частоте:
- 5 встроенных полосовых фильтров для формирования входного сигнала для аудио- и телекоммуникационных приложений: весовой CCITT , CCIR, C-message (псофометрический), CCIR/ARM и «А» весовой фильтр
| Измеряемый параметр |
Точность 23°C ±5°C 1 год |
Остаточные искажения |
|
| Коэффициент гармоник (THD) |
±0,8 дБ |
0,004% или -87 дБ |
|
| Коэффициент гармоник+шум (THD+n) |
±1,5 дБ |
0,056% или -65 дБ |
|
| Отношение сигнал/шум (SINAD) |
±1,5 дБ |
+65 дБ |
|
|
Уровень AC |
±(0,13% показаний |
||
- Количество гармоник по которым измеряется коэффициент гармоник: 2...64 (выбирается пользователем)
- Количество частот свипирования/время свипирования в заданном диапазоне: 5/0,2 сек; 30/1,1 сек; 100/3,5 сек; 200/6,9 сек
Параметры генератора
- Диапазон частот:10Гц ...20кГц
- Разрешение по частоте:0,007 Гц
- Точность: ±(0,015% показаний + 0,007 Гц)
- Температурный коэффициент по частоте:
Выходные параметры:
- Сигнал - синусоида
- Максимальная амплитуда : 2 Вскз (50 Ом или 600 Ом) или 4 Вскз (высокий импеданс)
- Разрешение по амплитуде: 0,5 мВскз (50 Ом или 600 Ом) или 1 мВскз (высокий импеданс)
- Точность: ±(0,3% показания + 2 мВ)
- Температурный коэффициент по амплитуде, типично: 0,015%/°С
- Неравномерность АЧХ: ±0,1 дБ
- Выходной импеданс: 50 Ом ± 1 Ом или 600 Ом ± 10 Ом (выбирается пользователем)
- Коэффициент гармоник: -64 дБ
- Уровень шумов: 100 мкВскз
- Смещение DC: ±1,2 мВ
Инверсный/импульсный выход (синусоида)
- Диапазон частот: 10 Гц...20кГц
- Максимальная амплитуда : 2 Вскз (50 Ом или 600 Ом) или 4 Вскз (высокий импеданс)
- Разрешение по амплитуде: 0,5 мВскз (50 Ом или 600 Ом) или 1 мВскз (высокий импеданс)
- Точность: ±(2% показания + 2 мВ)
- Неравномерность АЧХ: ±0,1 дБ
- Выходной импеданс: 50 Ом ± 1 Ом или 600 Ом ± 10 Ом (выбирается пользователем)
- Коэффициент гармоник: -64 дБ
- Уровень шумов: 100 мкВскз
- Смещение DC: ±1,1 мВ типично, ±13 мВ максимум
Инверсный/импульсный выход (импульсный режим)
- Диапазон частот: 10 Гц...20кГц
- Скважность: 45% ± 3%
- Амплитуда : 0,0 В ± 0,07 В...4,9 В± 0,12 В (открытый вход)
0,0 В ± 0,05 В...3,3 В± 0,08 В (нагрузка 100 Ом) - Выброс : 1,0 В максимум (открытый вход)
0,2 В максимум (нагрузка 100 Ом) - Отрицательный выброс : 1,1 В максимум (открытый вход)
0,45 В максимум (нагрузка 100 Ом) - Выходной импеданс: 50 Ом ± 1 Ом или 600 Ом ± 10 Ом (выбирается пользователем)
Дополнительные функции
- Математические функции: минимальное, максимальное, среднее, девиация, dB, dBm, %
- Тестирование в пределах
- Режим относительных измерений
- Тестирование диодов
- Прозвонка цепей
Общие характеристики
- Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link
- SCPI - команды
- Напряжение питания: 110В/120В/220В/240В; 45…66Гц
- Максимальная потребляемая мощность: 40 ВА
- Размеры: 104х238х370 мм
- Вес: 4,2 кг
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.
Стандартная комплектация
- Прибор
- 1751 - комплект измерительных проводов
Дополнительная комплектация
- 7007-1 - экранированный GPIB кабель, 1м
- 7007-2 - экранированный GPIB кабель, 2м
- 8501-1 - кабель Trigger-Link, 1м
- 8501-2 - кабель Trigger-Link, 2м
- 8502 - адаптер Trigger-Link
- 4288-1 - комплект для монтажа в стойку одного прибора
- 4288-2 - комплект для монтажа в стойку двух приборов
- KPCI-488LPA - контроллер интерфейса IEE-488 для шины
- PCI KPXI-488 - интерфейсный модуль IEE-488 для шины
- PCI KUSB-488A - адаптер интерфейса USB в IEE-488 (GPIB)
