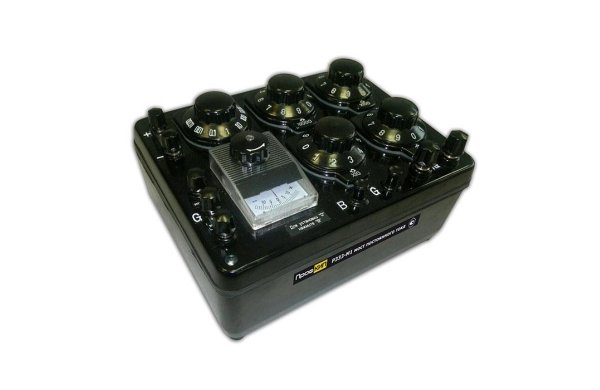

НАЗНАЧЕНИЕ МОСТА ПОСТОЯННОГО ТОКА ИЗМЕРИТЕЛЬНОГО ПРОФКИП Р333-М1
Мост постоянного тока измерительный ПРОФКИП Р333-М1 предназначен для измерения значений электрического сопротивления постоянному току и применения к качестве магазины электрического сопротивления в цепях постоянного тока. Также с помощью моста постоянного тока измерительного ПРОФКИП Р333-М1 можно измерять расстояние до места повреждения линии по схеме петли Муррея или Варлея и измерять ассиметрию проводов. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА МОСТА ПОСТОЯННОГО ТОКА ИЗМЕРИТЕЛЬНОГО ПРОФКИП Р333-М1 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент отношения плеч | Диапазон измерения | Класс точности | Напряжение источника питания | |
Внутренний гальванометр | Внутренний гальванометр | |||
х0.001 | 1 Ом … 9.99 Ом | 0 | 2 | 4.5 В |
х0.01 | 10 Ом … 99.99 Ом | 0.2 | 0.2 | 4.5 В |
х0.1 | 100 Ом … 999.9 Ом | 0.2 | 0.2 | 4.5 В |
х1 | 1 кОм … 9.999 кОм | 0.2 | 0.2 | 4.5 В |
х10 | 10 кОм … 99.99 кОм | 1 | 0.5 | 6 В |
х100 | 100 кОм … 499.9 кОм | 2 | 0.5 | 15 В |
499.9 кОм … 999.9 кОм | 5 | 0.5 | 15 В | |
х1000 | 1 МОм … 9.999 МОм | 20 | 2 | 15 В |
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча | ±2% декада х1 ±1% декада х10 ±0.1% декада х100 ±0.1% декада х 1000 |
Среднее значение начального сопротивления магазина | 0.02 Ом |
Вариация начального сопротивления магазина сопротивлений сравнительного плеча | не более 0.003% |
Пределы допускаемой дополнительной погрешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур |
не более основной |
Минимальное значение сопротивления плеч отношений | 1 Ом |
Электрическое сопротивление изоляции | 107 |
Электрическая прочность изоляции (переменный ток) | 0.5 кВ |
Время установления показаний гальванометра | менее 4 с |
Напряжение питания постоянного тока в зависимости от диапазона измерений | 4.5 В … 15 В |
НОРМАЛЬНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ МОСТА ПОСТОЯННОГО ТОКА ИЗМЕРИТЕЛЬНОГО ПРОФКИП Р333-М1
• Температура окружающего воздуха: 20°С ±1.5°С
• Относительная влажность воздуха: 40% … 60%
РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ МОСТА ПОСТОЯННОГО ТОКА ИЗМЕРИТЕЛЬНОГО ПРОФКИП Р333-М1
• Температура окружающего воздуха: 10°С … 35°С
• Относительная влажность воздуха: 25% … 75%
ОБЩИЕ ДАННЫЕ МОСТА ПОСТОЯННОГО ТОКА ИЗМЕРИТЕЛЬНОГО ПРОФКИП Р333-М1
• Средняя наработка на отказ: 16000 ч
• Средний срок службы: не менее 10 лет
• Габаритные размеры: 225х175х120 мм
• Вес: 2.3 кг
КОМПЛЕКТ ПОСТАВКИ МОСТА ПОСТОЯННОГО ТОКА ИЗМЕРИТЕЛЬНОГО ПРОФКИП Р333-М1
• Мост постоянного тока измерительный ПРОФКИП Р333-М1
• Руководство по эксплуатации
