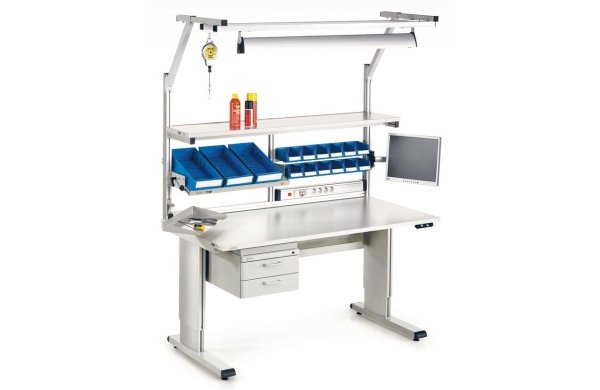

Монтажный стол TRESTON WB 818 ESD

3D изображения


	6,2 Mb	скачать
	4,0 Mb	скачать
	6,1 Mb	скачать

ОПИСАНИЕ:

Новое поколение монтажных столов WB было разработано для применения на сборочном производстве. В основу концепции были заложены простота и высокая эргономичность, позволяющие легко адаптировать каждое рабочее место к множеству задач производства. Регулировка по высоте с помощью торцевого ключа, электромотора или убираемой ручки позволяют оператору работать как сидя, так и стоя, причем большая глубина столешницы и широкий выбор аксессуаров обеспечивают хороший доступ к ним. Другой характерной особенностью новой конструкции является контур без выступов; столы, возможно, устанавливать рядом друг с другом, без каких-либо зазоров между ними. Вы можете идеально сконструировать рабочее место, так как Вам нужно!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Монтажный стол	Рабочая поверхность, мм	Высота столешницы,  мм	Допустимая  нагрузка, кг	Примечание
WB 818	800 x 1800	700 - 1100	250	Торцевой ключ
WB 818 C	800 x 1800	700 - 1100	250	Убираемая ручка (Короб для кабеля в комплекте)
WB 818 EL	800 x 1800	700 - 1100	250	Электромотор (Короб для кабеля в комплекте)

МОДУЛЬНЫЕ КОНСТРУКЦИИ:

1. Монтажный стол серии WB
		Высота столешницы может регулироваться в пределах от 700 до 1100 мм с помощью электромотора, убираемой ручки или торцевого ключа. Подъем столешницы от самого низкого до самого высокого положения с помощью электромотора занимает всего 19 секунд. Во всех случаях система регулировки выполнена из фиксируемых алюминиевых профилей, формируюй прочный, жесткий каркас. Стальные части каркаса имеют эпоксидно-порошковое покрытие светло-серого цвета (RAL 7035). Столешница толщиной 25 мм ламинирована износостойким покрытием, регулирование опор происходит плавно.
2. Боковая приставка WB 804 ST
		Эта новая боковая приставка может быть установлена как справа, так и слева от монтажных столов серии WB для увеличения их площади. С помощью поставляемых кронштейнов приставка может устанавливаться по высоте на одном уровне с основным монтажным столом или ниже. Допустимая нагрузка 50 кг. Размеры 800 x 400 мм.
3. Угловая приставка WB 1212 CT
		Угловая приставка используется вместе с двумя монтажными столами серии WB, установленными под углом 90 градусов относительно друг друга. Для монтажа не требуется дополнительных опор, поскольку для соединения используются скобы крепления, которые поставляются со всеми необходимыми компонентами. Не подходит для вариантов исполнения монтажных столов WB EL и WB C. Допустимая нагрузка 50 кг. Рабочая поверхность 1153 x 1153 мм.
4. Передвижной стол CTR 705
		Высота столешницы регулируется с помощью торцевого ключа в пределах от 690 до 990 мм. Нижняя полка является составной частью конструкции стола. Стальные части каркаса имеют эпоксидно-порошковое покрытие светло-серого цвета (RAL 7035). Колеса диаметром 100 мм, два из которых с фиксатором. Допустимая нагрузка 75 кг. Рабочая поверхность 700 x 500 мм.


АКСЕССУАРЫ:

Модульные аксессуары позволяют сделать рабочее место эргономичным, чтобы части и оборудование были на виду. Верхняя секция может использоваться либо в виде единого модуля, либо разделяться на два модуля по горизонтали с помощью крепежной рамы АКК.

• Стальные части имеют эпоксидно-порошковое покрытие светло-серого цвета (RAL 7035)
• Полки толщиной 25 мм, покрытие - ламинат
• Монтажные столы WB 818 могут быть оборудованы аксессуарами размера 70 в одном модуле и размера 100 – в другом.


1. Вертикальный профиль AL2X-W
		Необходимы для установки аксессуаров на монтажный стол. Представляют собой два вертикальных профиля с размерами 33х55х900 мм и один горизонтальный профиль. Так же включены клипсы для укладки кабеля - 3 шт. AL2X 180 W 1789 x 900 мм для WB 818
2. Крепежная рама AKK
		Делит пространство между вертикальными профилями на два модуля. Крепежная рама АКК состоит из одного вертикального профиля и одного горизонтального. Полезная высота 500 мм. AKK 180 690 + 990 мм  для WB 818
3. Полка ALH
		Регулируемая по высоте полка, покрытие-ламинат, толщина 25 мм. Допустимая нагрузка 50 кг. ALH 180 310 x 1800 мм для WB 818
4. Регулируемая полка ASH
		Полка регулируется по глубине, высоте и углу наклона, покрытие-ламинат, толщина 25 мм. Передний край в виде ограничительного выступа. Допустимая статическая нагрузка 35 кг. Монтируется на крепеaeную раму. ASH 70 400 x 660 мм для WB 818 ASH 100 400 x 960 мм для WB 818
5. Кронштейн для ячеек BP
		Алюминиевый профиль для подвеса ячеек TRESTON. Монтируется на крепежную раму. BP 70 685 мм для WB 818 BP 100 985 мм для WB 818
6. Перфорированная стальная панель ARL
		Панель имеет отверстия 9 х 9 мм, расположенными с шагом 38 мм. Монтируется на крепежную раму. ARL 70 500 x 685 мм для WB 818 ARL 100 500 x 985 мм для WB 818
7. Кронштейн HSB
		Кронштейн из стали, предназначен для подвешивания силовых инструментов и светильников. Монтируется на вертикальные профили. HSB 180 1800 мм WB 818
Верхний светильник OL 254
		• Быстрое немерцающее электронное зажигание света • Отсутствие строб-эффекта • Энергосберегающие лампы с большим сроком службы • Нечувствительность выходных световых характеристик к колебаниям напряжения • Возможность использования совместно с движущимися механизмами OL254 1200 мм Вт 2 х 54 OL254D (с регулятором яркости ) 1200 мм Вт 2 х 54
8. Поворотная полка AKV
		Стальная полка с бортиками по периметру, с регулируемым углом наклона и возмоaeностью поворота на 360°. Длина шарнирного кронштейна 590 мм. Максимальная загрузка 15 кг AKV 400 210 x 460 мм для WB
9. Подставка для клавиатуры WKA
		Подставка для клавиатуры имеет направляющий кронштейн. Допустимая нагрузка 15 кг. Длина кронштейна 220 мм. WKA 220 x 500 для WB
10. Пюпитр WDA
		Пюпитр с направляющим кронштейном под документы формата А3. Длина кронштейна 220 мм, угол наклона до 75 градусов. WDA 440 x 300 для WB
11. Короб для кабеля WBCT
		Короб включен в стандартную комплектацию стола, который регулируется с помощью убираемой ручки или электромотора. WBCT 180 64 x 204 x 1675 мм для WB 818
12. Набор клипс для укладки кабелей СС8
		Набор клипс предназначен для надежного крепления кабелей вдоль каркаса монтажного стола. Эти клипсы устанавливаются в 8-ми миллиметровые прорези профиля. CC8 5 шт. для AL2X
13. Короб электропанели
		Может быть оснащен выбранными компонентами (заказываются отдельно). Удовлетворяет требованиям СЕ. Электрически изолирован от рабочего места. Поставляется с кабелем длиной 3 м. Собранный короб CJK 70 SET состоит из 3 шт. Двойных евророзеток (E1) и Выключателя (E2). CJK 70 631 мм для WB 818 CJK 100 931 мм для WB 818 CJK 70 SET 631 мм для WB 818
		КОМПОНЕНТЫ
		E1 Двойная евророзетка
		E2 Выключатель
		E3 Автомат 10 А
		E4 УЗО 10 А/30 мА
		E5 Выключатель экстренного останова
		E6 Разъем для передачи данных/ RJ 45 без экрана
		E7 Разъем для передачи данных/ RJ 45 с экраном
		E8 Пневмоштуцер 3/8”


ТУМБЫ:

Изображение	Код	Высота ящиков	Размеры ГхШхВ
	ML 01	1 x 140 мм	580 x 453 x 142 мм
	ML 02	1 x 60 мм 2 x 120 мм	580 x 490 x 351 мм
	ML 03	1 x 60 мм 2 x 120 мм 1 х 180 мм	580 x 490 x 532 мм
	ML 04	1 x 60 мм 2 x 120 мм 1 х 180 мм + верхняя крышка и 4 колеса	580 x 490 x 670 мм
	ML 05	1 x 120 мм 1 x 360 мм	580 x 490 x 532 мм
	ML 06	1 x 60 мм 3 x 120 мм 1 х 180 мм + цоколь высотой 110 мм	580 x 490 x 762 мм
	LMC 01	1 x 100 мм	460 x 370 x 140 мм
	LMC 02	2 x 100 мм	460 x 370 x 345 мм
	LMC 04	4 x 100 мм	460 x 370 x 455 мм
	LMC 04D	1 x 100 мм + справой дверцей высотой 300 мм	460 x 370 x 455 мм


СТУЛЬЯ:

Изображение	Код	Цвет	Исполнение
	X 30 G ESD	серый	ESD (антистатическое)
	X 35 G ESD	серый	ESD (антистатическое)
	X 40 G ESD	серый	ESD (антистатическое)
	X 40 BL ESD	черный	ESD (антистатическое)
	KJ 200 ESD	черный	ESD (антистатическое)
	X 10 PU ESD	черный	ESD (антистатическое)
	X 20 PU ESD	черный	ESD (антистатическое)
	X 25 PU ESD	черный	ESD (антистатическое)
	X 30B	синий	обычное
	X 35B	синий	обычное
	X 40B	темно-синий	обычное
	KJ 200	синий	обычное
	X 30R	красный	обычное
	X 35R	красный	обычное
	X 40R	красный	обычное
	X 30G	серый	обычное
	X 35G	серый	обычное
	X 40 G	серый	обычное
	X 10 PU	черный	обычное
	X 20 PU	черный	обычное
	X 25 PU	черный	обычное
