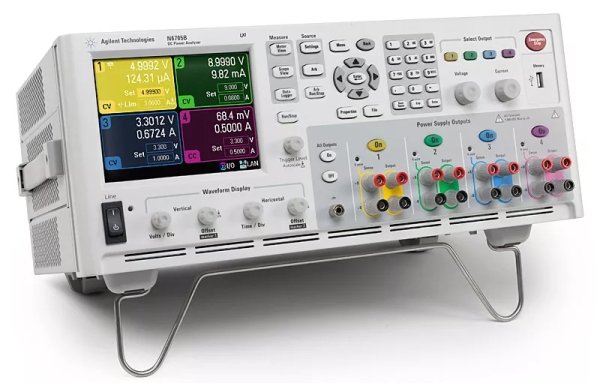

N6705B Модульный анализатор питания постоянного тока, 600 Вт, 4 гнезда
Ключевые возможности и технические характеристики
- Базовый блок с четырьмя гнездами для установки до четырех модулей источников питания общей мощностью до 600 Вт; возможность выбора любого из более чем 30 модулей (модули заказываются отдельно)
- Погрешность вольтметра: до 0,025% + 50 мкВ, разрешение до 18 бит
- Погрешность амперметра: до 0,025% + 8 нА, разрешение до 18 бит
- Генератор сигналов произвольной формы: диапазон частот до 100 кГц, выходная мощность до 500 Вт
- Осциллограф: оцифровка сигналов тока и напряжения с частотой дискретизации до 200 кГц, объем памяти 512 тыс. точек, разрешение до 18 бит
- Регистратор данных: интервал измерения от 20 мкс до 60 с, максимум 500 млн. значений на запись
- Энергонезависимая память 4 ГБ для сохранения записей регистратора данных, осциллограмм и настроек прибора
Описание
Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 48606-11.
Анализатор N6705B помогает экономить время
Анализатор питания постоянного тока N6705B обеспечивает существенное повышение производительности при функционировании в качестве источника и измерителя напряжения и силы постоянного тока в тестируемом устройстве, позволяя интегрировать в одном приборе до 4 усовершенствованных источников питания с функциями цифрового мультиметра, осциллографа, генератора сигналов произвольной формы и регистратора данных. Анализатор N6705B позволяет исключить необходимость приобретения множества отдельных элементов оборудования для создания сложных испытательных установок, включая измерительные преобразователи (например, токовые пробники и шунты) для измерения силы тока в тестируемом устройстве. Анализатор не требует разработки и отладки специальных программ для управления приборами и выполнения измерений, поскольку все функции и измерения доступны с передней панели. Использование анализатора питания постоянного тока N6705B совместно с программным обеспечением для анализа и управления 14585A позволяет расширить возможности прибора. Для создания на базе N6705B автоматизированной установки обеспечивается программирование с использованием стандартных интерфейсов GPIB, USB и LAN. Прибор соответствует классу C стандарта LXI.
Демонстрационный видеоролик: плавное переключение пределов измерения при использовании модуля N6781A.
Анализатор N6705B может быть сконфигурирован в соответствии с требованиями заказчика
Анализатор N6705B является гибкой системой, обеспечивающей конфигурирование в соответствии с конкретными требованиями испытаний. Анализатор N6705B представляет собой базовый блок с четырьмя гнездами для установки до четырех модулей источников питания общей мощностью до 600 Вт. Модули источников питания заказываются отдельно.
В базовый блок N6705B можно устанавливать те же модули, что и в модульную систему питания N6700, с возможностью выбора любого из более чем 30 модулей. Базовые источники питания постоянного тока для N6705B обеспечивают выходную мощность 50 Вт, 100 Вт и 300 Вт, напряжение до 150 В и силу тока до 50 A. Высокопроизводительные источники питания для N6705B обеспечивают выходную мощность 50 Вт, 100 Вт, 300 Вт и 500 Вт, напряжение до 60 В и силу тока до 50 A. Прецизионные источники питания для N6705B обеспечивают выходную мощность 50 Вт, 100 Вт, 300 Вт и 500 Вт, напряжение до 60 В и силу тока до 50 A. Модули источников/измерителей обеспечивают выходную мощность 20 Вт при напряжении до 20 В и силе тока до 3 А. Каждый модуль содержит встроенные функции вольтметра, амперметра, осциллографа, генератора сигналов произвольной формы и регистратора данных.
Основные возможности
- Простой в использовании инструмент для исследований и разработки, который может использоваться в качестве источника и измерителя напряжения и силы постоянного тока в тестируемом устройстве
- Сочетание в одном приборе функций 4 источников питания, цифрового мультиметра, осциллографа, генератора сигналов произвольной формы и регистратора данных
- Доступ ко всем функциям прибора без программирования; возможность управления как с помощью передней панели, так и с помощью программы для анализа и управления 14585A
- Интуитивно понятные специализированные органы управления на передней панели для часто используемых функций
- Большой цветной графический дисплей для удобства просмотра данных
- Цветовая кодировка разъемов и органов управления, соответствующая индикации на экране, для быстрой и безошибочной настройки
- Программирование с использованием стандартных интерфейсов GPIB, LAN и USB; соответствие классу C стандарта LXI
