Ключевые возможности и технические характеристики
Выходные параметры
- Напряжение: до 20 В
- Ток: до ±3 А
- Мощность: до 20 Вт
Погрешность программирования (при 23°С ±5°C, после 30-минутного прогрева)
- Напряжение, предел 20 В: 0,025% + 1,8 мВ
- Напряжение, предел 6 В: 0,025% + 600 мкВ
- Ток, пределы 3 А и 1 А: 0,04% + 300 мкА
- Ток, предел 300 мА: 0,03% + 150 мкА
Переходная характеристика
- Время изменения выходного напряжения: 10 мкс (частота 100 кГц) на резистивной нагрузке
Погрешность измерения (при 23°С ±5°C)
- Напряжение, предел 20 В: 0,025% + 1,2 мВ*
- Ток, предел 3 А: 0,03% + 250 мкА*
- Ток, предел 100 мА: 0,025% + 10 мкА*
- Ток, предел 10 мкА: 0,025% + 8 нА
* Поддерживает функцию плавного переключения пределов измерения
Описание
Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 48606-11.

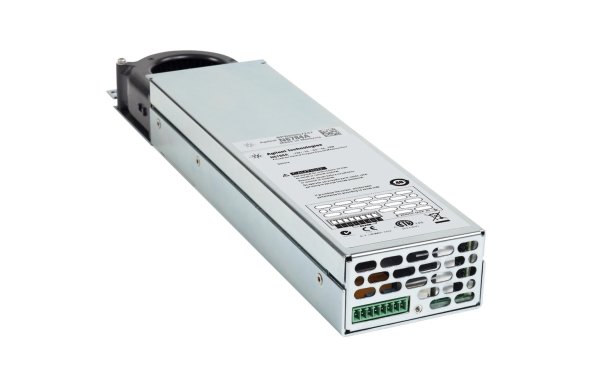

Модуль Keysight N6782A представляет собой специализированный источник/измеритель, предназначенный для функционального тестирования устройств. Возможность модуляции выходного сигнала до 100 кГц и наличие 2-квадрантного режима работы делают N6782A идеальным прибором для расширенных функциональных испытаний различных устройств, включая преобразователи напряжения постоянного тока, устройства управления питанием, усилители мощности и интегральные схемы управления питанием. В процессе испытаний на входной каскад тестируемого устройства может быть подан быстро изменяющийся сигнал источника или сигналы произвольной формы. Выходной каскад тестируемого устройства может быть нагружен и измерен с помощью функции электронной нагрузки N6782A, что обеспечивает законченное техническое решение для испытаний.
* Патентованная функция Keysight: плавное переключение пределов измерения
Функция плавного переключения пределов измерения помогает решить проблему измерения динамических токов. При использовании этой функции инженеры могут непрерывно выполнять точные измерения динамических токов без глитчей. По мере изменения тока, потребляемого тестируемым устройством, модуль источника/измерителя автоматически и мгновенно определяет, на каком пределе измерения будет получен самый точный результат, и плавно переключается на этот предел. В сочетании с встроенным в модуль 18-разрядным дигитайзером плавное переключение пределов измерения позволяет получить эффективное разрешение по амплитуде 28 бит. За счет этого можно добиться значительного повышения производительности и получить более полное представление о процессах потребления мощности. В результате инженеры могут увидеть полную картину процесса изменения тока в диапазоне от наноампер до ампер за один проход.
Другие функции и преимущества источника/измерителя N6782A
- Работа без помех — изменение диапазонов источника и измерителя без глитчей
- Работа в двухквадрантном режиме обеспечивает функционирование в качестве источника напряжения или тока или в качестве электронной нагрузки постоянного тока или постоянного напряжения
- Четыре диапазона измерения тока обеспечивает точное определение уровня тока в различных режимах работы тестируемого устройства
- Превосходная переходная характеристика обеспечивает стабильность выходного напряжения при быстрых изменениях нагрузки
- Модуляция постоянного тока позволяет создавать сигналы произвольной формы частотой до 100 кГц для подачи на тестируемое устройство
- Измерения с высокой скоростью оцифровки — встроенный дигитайзер с частотой дискретизации 200 кГц позволяет захватывать и просматривать значения мощности, потребляемой тестируемым устройством, с интервалом 5 мкс
Другие модули источников/измерителей серии N6700
- 2-квадрантный модуль источника/измерителя для анализа разряда батареи N6781A
- 4-квадрантный модуль источника/измерителя общего назначения N6784A
Источник/измеритель N6782A может использоваться совместно с низкопрофильной модульной системой питания N6700 в составе автоматизированных испытательных систем или совместно с многоканальным модульным анализатором источников питания постоянного тока N6705B при лабораторных испытаниях. Интерфейсы GPIB, LAN и USB входят в стандартную комплектацию. Прибор соответствует классу C стандарта LXI. Компания Keysight предлагает более 20 модулей источников питания — от базовых до высокоточных, с выходной мощностью от 20 Вт до 300 Вт.
