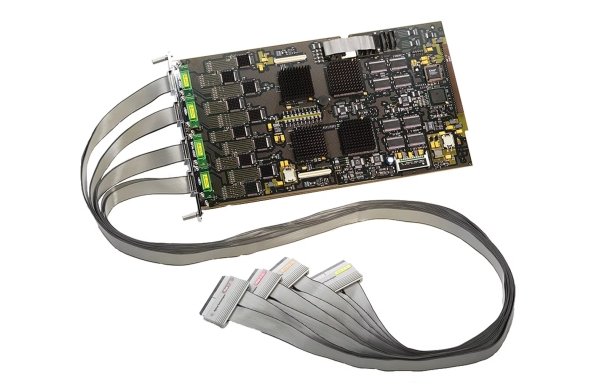

Модули Agilent Technologies 16900 серия

Артикул: 1-371

• Модульная, наращиваемая система.
• Открытая платформа на базе ПК ускоряет процесс отладки за счет использования дополнительных программных средств анализа, обеспечивает простое подключение к локальной сети и совместное использование результатов работы.
• Интуитивно понятный графический интерфейс пользователя Windows®
• Эффективное техническое решение для внутрисхемной отладки ПЛИС
• Меньшая цена базовой конфигурации.
• Высокоточные измерения с помощью функции Timing Zoom.
• Измерение с высокой степенью достоверности временных соотношений высокоскоростных синхронных шин с помощью функции Eye Scan.
• Увеличение глубины памяти и частоты сбора данных по мере необходимости.
• Различные формы представления собранных данных, облегчающие их анализ: временные
диаграммы, листинг, инверсный ассемблер, исходный код, сравнение.
• Выполнение анализа логических состояний и временных диаграмм с помощью одного и того же модуля, используя режим разделения.
• Захват несимметричных или дифференциальных сигналов

• Модульная, наращиваемая система.
• Открытая платформа на базе ПК ускоряет процесс отладки за счет использования дополнительных программных средств анализа, обеспечивает простое подключение к локальной сети и совместное использование результатов работы.
• Интуитивно понятный графический интерфейс пользователя Windows®
• Эффективное техническое решение для внутрисхемной отладки ПЛИС
• Меньшая цена базовой конфигурации логического анализатора.
• Высокоточные измерения с помощью функции Timing Zoom.
• Измерение с высокой степенью достоверности временных соотношений высокоскоростных синхронных шин с помощью функции Eye Scan.
• Увеличение глубины памяти и частоты сбора данных по мере необходимости.
• Различные формы представления собранных данных, облегчающие их анализ: временные
диаграммы, листинг, инверсный ассемблер, исходный код, сравнение.
• Выполнение анализа логических состояний и временных диаграмм с помощью одного и того же модуля, используя режим разделения.
• Захват несимметричных или дифференциальных сигналов


16900 серия 16760A 16950А 16950А 16911А
Макс. частота внешнего тактового сигнала
при анализе логических состояний (АЛС)
800 МГц 600 МГц
250 МГц с опцией 250
450 МГц с опцией 500
Макс. частота передачи данных при анализе логических состояний (АЛС) 1,5 Гбит/с 200 Мбит/с 450 Мбит/с с опцией 500
250 Мбит/с с опцией 250
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов 800 МГц 1,2 ГГц (833 пс)/ 600 МГц (1,67 нс) 1,2 ГГц (833 пс)/ 600 МГц (1,67 нс)
Функция Timing Zoom Отсутствует 4 ГГц (250 пс), 64 К 4 ГГц (250 пс), 64 К
Функция Eye Finder Имеется Имеется Имеется
Макс. глубина памяти 64 М 64 М 32 М
Число каналов в модуле 34 68 102 68
Макс. число каналов
на одну временную базу и условие запуска
170 340 510 340
Виды сигналов Несимметричные и дифференциальные Несимметричные
