Модуль источника/измерителя больших значений напряжения (HVSMU) B1513A

• Одноблочное техническое решение для измерения параметров мощных устройств
• Диапазон выходных/измеряемых значений напряжения до 3000 В
• Диапазон выходных/измеряемых значений силы тока от субпикоамперных значений до 40 A
• Tочная реализация функции характериографа, позволяющая управлять изменением переменной с помощью ручки
• Безопасные и точные измерения параметров мощных устройств на пластине
• Устройство подключения с механизмом блокировки, поставляемое по дополнительному заказу, для безопасных испытаний мощных устройств в корпусе
• Возможности гибкого конфигурирования с использованием 10 гнёзд и модулей следующих типов: HPSMU, HVSMU, HCSMU и MFCMU
• Интуитивно понятное программное обеспечение EasyEXPERT упрощает параметрические измерения

При традиционном анализе неисправностей измерение электрических характеристик выполняется для определения вида неисправности (функциональные отказы, неисправности, связанные с утечками на постоянном токе и т.д.). Характериографы были одними из самых распространённых приборов, используемых для измерения электрических характеристик на постоянном токе, поскольку они обеспечивали удобную проверку рабочих характеристик и перекрывали широкий диапазон по напряжению и току. Но все основные поставщики прекратили производство характериографов, и в настоящее время изделия, заменяющие их, отсутствуют.

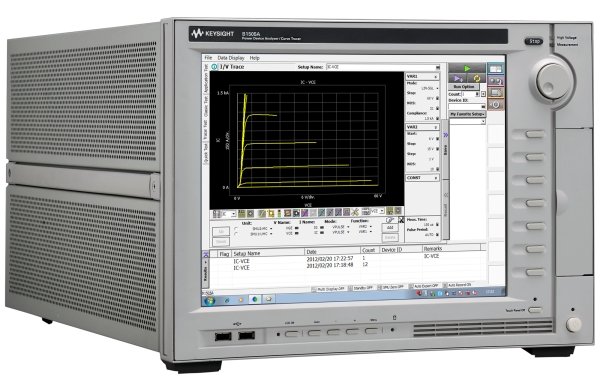

Анализатор мощных устройств/характериограф B1505A компании Agilent является единственным доступным сегодня одноблочным техническим решением для определения параметров мощных устройств от субпикоамперных уровней до 3000 В или 40 А. Эти возможности перекрывают потребности анализа характеристик новых мощных устройств, изготовленных с использованием широкозонных материалов, таких как карбид кремния (SiC) или нитрид галлия (GaN). Анализатор B1505A имеет отдельные модули, которые поддерживают измерение больших значений силы тока (модуль HCSMU: до 20 В/20 A в импульсном режиме или 40 В/1 A постоянного тока) и напряжений (модуль HVSMU: до 8 мА/1500 В или 4 мA/3000 В). Анализатор B1505A также поддерживает модуль источника/измерителя большой мощности (модуль HPSMU: до 1 A/200 В) и модуль многочастотного измерителя ёмкости (до 5 МГц). Кроме того, модульная конструкция B1500A, включающая 10 гнёзд для установки модулей, позволяет создать именно ту конфигурацию, которая требуется.
Программная среда B1505A позволяет проверять параметры устройств и обнаруживать неисправности, используя удобства характериографа. Как и характериограф, B1505A поддерживает управление независимо изменяющейся переменной с помощью вращающейся ручки для наглядной оценки в реальном времени таких параметров, как, например, напряжение пробоя. Информация об установках параметров и данные измерения могут быть автоматически запомнены во встроенном накопителе на жёстких дисках B1505A и переданы в USB флэшнакопитель или в другое портативное запоминающее устройство. можно также легко распечатать графические данные результатов измерения или скопировать их, чтобы затем вставить в отчёты при подведении итогов результатов анализа.
Крайне важно наличие грамотного технического решения по подключению мощных устройств как с точки зрения безопасности (изза высоких используемых значений напряжений и токов), так и для поддержки широкого круга типов корпусов мощных устройств. Ограничением предыдущих характериографов было то, что параметры некоторых типов мощных устройств невозможно было измерить из-за их размера, либо требовалось для этого изготавливать адаптер из подручных средств. В отличие от них, устройство подключения B1505A может работать с широким кругом устройств: мощными полевыми транзисторами с МОПструктурой, диодами и биполярными транзисторами с изолированным затвором, независимо от их размера и формы, за счёт использования уникальной и настраиваемой конструкции адаптера устройства подключения. Кроме того, встроенный механизм блокировки устройства подключения гарантирует безопасность подачи высоких значений напряжения и тока на испытуемое устройство. Анализатор B1505A также поддерживает испытания мощных устройств непосредственно на пластине, не требуется помещать сначала эти устройства в корпус. За счёт этого существенно сокращается время между моментом начала работы и получением конечных результатов при тестировании устройств в лаборатории.

 Технические характеристики

Характеристики базового блока
• Число доступных гнёзд: 10
• Ток стока модуля заземления: 4,2 А
• Порты USB: 2 на передней панели и 2 на задней панели
• Интерфейс управления прибором: GPIB
• Интерфейс локальной сети (LAN): порт 100 BASE-TX/10 BASE-T
• Внешние входы/выходы запуска: 1 вход запуска (BNC); 1 выход запуска (BNC); 8 программируемых входов/выходов запуска

Характеристики модулей источников/измерителей (SMU)

Основные характеристики модуля MFCMU (B1520A)
• Требуемое число гнёзд: 10
• Основная характеристика: от 1 кГц до 5 МГц, смещение напряжения постоянного тока до 3000 В с тройником смещения (N1260A) и модулем HVSMU (B1513A)

Анализатор B1505A является модульным измерительным прибором, который имеет 10 гнёзд для установки модулей и поддерживает модули различных типов. Все требуемые модули должны быть заказаны во время первоначальной закупки. Необходимые измерительные кабели для каждого модуля включаются в комплект поставки автоматически.
Примечание: поскольку B1505A является модульным изделием, можно добавлять новые модули и после первоначальной закупки до тех пор, пока имеется достаточное количество свободных гнёзд, и не превышена максимальная потребляемая мощность с учётом всех установленных модулей.

* Может быть увеличена до значений ±2 A при ±20 В (пост. ток) и ±40 A при ±20 В (импульсн.)
** При использовании тройника смещения высокого напряжения(N1260A) и модуля HVSMU (B1513A)
