Особенности: • Встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя серии sFlex-T) |
Технические данные

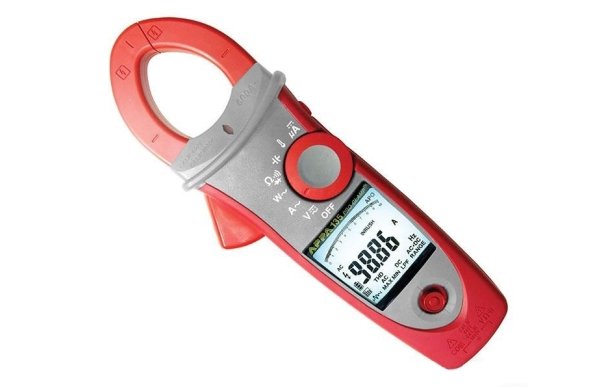

| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АРРА 133F |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР AC/DC) |
Диапазон измерений (AC/DC) | 0,01 … 100 … 1000 В |
| Разрешение | 0,01В | |
| Погрешность измерения (DCV) | ± 0,7% + 2 ед. сч?та | |
| Погрешность измерения (ACV) | ± 1,0% + 5 ед. сч?та | |
| Полоса частот | 50 Гц … 500 Гц | |
| ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР AC/DC) |
Диапазон измерений (ACA) | 0,1 …100A… 600 А |
| Диапазон измерений (DCA) | - | |
| Разрешение | 0,01 А | |
| Погрешность измерения (AC/DC) | ± 1,5% + 5 ед. сч?та | |
| Полоса частот | 50 Гц … 500 Гц | |
| ИЗМЕРЕНИЕ БРОСКОВ ТОКА (INRUSH) |
Предел измерений (50 / 60Гц) | 600 А |
| Погрешность измерения | ± (2,5% + 5 ед. сч?та) | |
| Чувствительность | 10 В / 10 А (скз) | |
| Период интегрирования | 100 мс | |
| АКТИВНАЯ МОЩНОСТЬ (W) | Пределы измерений | 10 кВт … 600 кВт |
| Макс. разрешение | 1 Вт | |
| Погрешность измерения | ± 2,5% + 5 ед. сч?та | |
| КОЭФФ. МОЩНОСТИ (PF) | Диапазон измерений | - 1,00 … +1,00 |
| Разрешение | 0,01 | |
| Погрешность измерения | ± 3° | |
| СУММАРНЫЙ КОЭФФИЦИЕНТ ГАРМОНИК (THD) |
Диапазон измерений | 0,1 % … 100 % |
| Разрешение | 0,1 | |
| Погрешность измерения | ± (3,0% + 10 ед. сч?та) | |
| Чувствительность | 10 В / 10 А (скз) | |
| Полоса частот | 45 Гц … 65 Гц | |
| ГАРМОНИКИ (ТОК/НАПРЯЖЕНИЕ) |
Диапазон изм. (№№ гарм.) | 01 … 12 |
| Чувствительность | 10 В / 10 А (скз) | |
| Погрешность измерения | ± (5,0% + 10 ед. сч?та) | |
| ЧАСТОТА (HZ) | Основная гармоника | 20 Гц … 10 кГц |
| Разрешение | 0,1 Гц | |
| Погрешность измерения | ± (0,5% + 3 ед. сч?та) | |
| Чувствительность | 10 В/ 10 А (скз) | |
| СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ |
Пределы измерений | 1 кОм/ 10 кОм/ 100 кОм |
| Макс. разрешение | 0,01 Ом | |
| Погрешность измерения | ± (1,0% + 3 ед. сч?та ) | |
| Прозвонка цепи | ≤30 Ом (зв. сигнал частотой 2 кГц) | |
| ИСПЫТАНИЕ P-N ПЕРЕХОДА | Диапазон измерений | 0,4…0,8 В |
| Погрешность измерения | ± (1,5% + 5 ед. сч?та) | |
| Тестовое напряжение ХХ | 3 В | |
| ИЗМЕРЕНИЕ ЕМКОСТИ (КРОМЕ APPA 133F) |
Пределы измерений | 400 мкФ; 4 мФ |
| Макс. разрешение | 0,1 мкФ | |
| Погрешность | ± (1,9 % + 8 ед. счета) | |
| ТЕМПЕРАТУРА (APPA 138F) |
Диапазон измерений | -50 … 1000 °C |
| Разрешение | 0,1 °C | |
| Погрешность измерения | ± (1,0% + 0,8 °C) | |
| ОБЩИЕ ДАННЫЕ |
Тип преобразователя клещей | датчик Холла |
| Макс. индицируемое число | 10.000 | |
| Скорость измерения | 3 изм./с | |
| Макс. диаметр провода | 37 мм | |
| Источник питания | 9 В х 1 (тип Крона) | |
| Ресурс источника питания | 300 ч | |
| Автовыключение | 15 мин | |
| Условия эксплуатации | 0 °C … 50 °C, отн. влажность не более 80 % | |
| Габаритные размеры | 87 х 239 х 51 мм | |
| Масса | 380 г | |
| Комплект поставки | Термопара К-типа (1-для APPA 138F), адаптер термопары (1- для APPA 138F), измерительные провода (2), источник питания (1), транспортная сумка (1), РЭ (1) |
Опция:
Токоизмерительные преобразователи (датчики) APPA sFlex-10T, APPA sFlex-18T
| • Разъемная гибкая измерительная петля (катушка-пояс Роговского) с фиксатором замкнутого состояния • Измерение переменного тока до 3000 А с внешним индикатором (пределы 30А/ 300А/ 3000А) • Базовая погрешность ±3 % • Соед. кабель 2 м с наконечниками типа «банан» 4 мм для подключения к внешнему мультиметру/ вольтметру, совместная работа с любым осциллографом через адаптер «4 мм – BNC» • Диаметр провода гибкой измерительной петли: 7,5 мм • Макс. диаметр петли: 25 см (sFlex-10T), 45 см (sFlex-18T) • Эргономичный дизайн для работы одной рукой • Безопасность: МЭК 61010-1, 1000В (кат III), 600 В (кат IV) • Индикация разряда батарей |
Технические данные
| ТТД нормируются при: (23 ± 5) ?С, отн. влажность ≤75 % | АРРА sFlex-10Т/ АРРА sFlex-18Т | ||
| Переменный ток | Диапазон измерений | 0,01…3000 А | |
| Пределы измерений | 30 А, 300А, 3000 А (ручн.выб.) | ||
| Макс. разрешение | 0,01 А | ||
| Погрешность | ± 1 % (от предела изм.) | ||
| Полоса частот | 45…500 Гц | ||
| Коэф. преобразования | 100 мВ/А на пределе 30 А 10 мВ/А на пределе 300 А 1 мВ/А на пределе 3000 А |
||
| Защита входа | 3000 А | ||
| Общие данные | Тип преобразователя | Пояс-петля Роговского | |
| Выбор предела изм. | Ручной | ||
| Макс. диаметр петли | 25 см/ 45 см | ||
| Механизм размыкания | Разъемный замок-фиксатор | ||
| Соедин. провода | 2м (несъемный, наконечники типа «банан» 4 мм) | ||
| Источник питания | 2 х 1,5 В (тип ААА, LR03) | ||
| Ресурс батарей питания | 100 ч | ||
| Исполнение | МЭК-61010-1 (кат. IV 600 В / кат.III 1000 В) | ||
| Рукоятка удержания | Да | ||
| Условия эксплуатации | 0 °C…50 ?С, отн. влажность не более 80 % | ||
| Габаритные размеры | 130 х 270 х27 мм | ||
| Масса | 200 г | ||
| Комплект поставки | Источник питания (2), РЭ (1) | ||
