• Частота дискретизации до 3 Мвыб/c при сборе данных по одному каналу
• Возможность создания системы сбора данных, имеющей до 384 каналов, при использовании базового блока модульных приборов U2781A
• Удобство использования стандартного программного обеспечения для быстрой установки и регистрации данных в ПК
• Разрешение АЦП: 12 бит или 16 бит
• 24-битовый программируемый ввод-вывод
• Функция самокалибровки
• Cовместимость со стандартами USBTMC

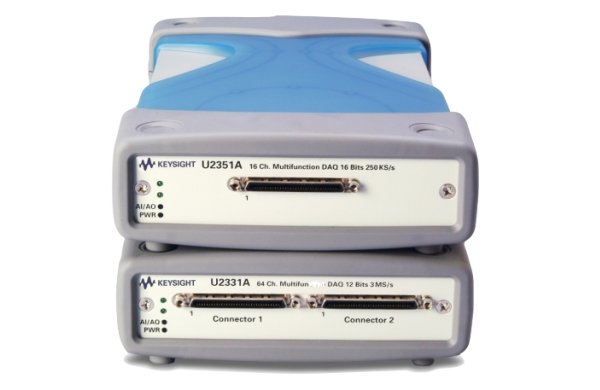

Многофункциональные модульные устройства сбора данных с интерфейсом USB серии Agilent U2300A предназначены для построения систем сбора данных с высокими техническими характеристиками на базе ПК. Устройства сбора данных серии U2300A состоят из двух семейств: базовые многофункциональные устройства и многофункциональные устройства с высокой плотностью.
Базовые многофункциональные устройства представлены четырьмя моделями, а многофункциональные устройства с высокой плотностью тремя. Устройства сбора данных серии U2300A предназначены для использования как на промышленных предприятиях, так и для учебных целей. Они несомненно заинтересуют инженеров, занимающихся НИОКР, производством или испытаниями, которым необходимы измерительные устройства с высокой частотой дискретизации.
Высокая частота дискретизации
Многофункциональные модульные устройства сбора данных серии U2300A имеют частоту дискретизации до 3 Мвыб/c при работе по одному каналу. Если используется несколько каналов, частота дискретизации может достигать 1 Мвыб/c. Возможность сбора данных с высокой частотой дискретизации упрощает обнаружение перемежающихся отказов, а также облегчает обработку сигналов аналогового ввода вывода устройств с высокой плотностью, особенно при использовании различных диапазонов входных сигналов и частот дискретизации.
Гибкие возможности системы и управления
Режим опроса и непрерывный режим
В непрерывном режиме происходит непрерывный сбор данных сразу после получения сигнала запуска.
Источники запуска
None (промежуточный запуск), Аnalog/External Digital Trigger (аналоговый/внешний цифровой запуск), SSI/Star Trigger (запуск SSI/”звезда”) и Master/Slave Trigger (запуск “главный подчиненный”). Все эти варианты запуска позволяют конфигурировать источники запуска во время аналогоцифрового и цифроаналогового преобразования. Виды запуска SSI/Star Trigger (запуск SSI/”звезда”) и Master/Slave Trigger (запуск “главный - подчиненный”) рекомендуется использовать в том случае, когда устройства сбора данных серии U2300A используются как модули и установлены в базовый блок модульных приборов U2781А.
Режим генератора стандартных сигналов
Обеспечивается возможность генерации следующих сигналов: синус, прямоугольный, треугольный, пилообразный и шумовой.
Пакетный режим
Этот режим введен для моделирования одновременного ввода по аналоговым входам.
Принадлежности, входящие в комплект поставки
• Кабель USB
• Комплект для монтажа в базовый блок
• Краткое руководство по вводу в эксплуатацию
• Сертификат калибровки
• Компактдиск Product Reference CD-ROM
• Компактдиск с набором библиотек Agilent IO Library Suite
Многофункциональные модульные устройства сбора данных с шиной USB серии U2300A
| Номер модели | Базовые многофункциональные устройства | Многофункциональные устройства с высокой плотностью | |||||
| U2351A | U2352A | U2353A | U2354A | U2355A | U2356A | U2331A | |
| Аналоговые входы | |||||||
| Число каналов | 16 несимметричных/8 дифференциальных | 16 несимметричных/8 дифференциальных | 16 несимметричных/8 дифференциальных | 16 несимметричных/8 дифференциальных | 64 несимметричных/32 дифференциальных | 64 несимметричных/32 дифференциальных | 64 несимметричных/32 дифференциальных |
| Частота дискретизации | 250 Квыб/c | 250 Квыб/c | 500 Квыб/c | 500 Квыб/c | 250 Квыб/c | 500 Квыб/c | до 3 Квыб/с по одному каналу |
| Разрешение, бит | 16 | 16 | 116 | 16 | 16 | 16 | 12 |
| Диапазон биполярных входных сигналов | ±10 В, ±5 В, ±2,5 В, ±1,25В | ±10 В, ±5 В, ±2,5 В, ±1,25В | ±10 В, ±5 В, ±2,5 В, ±1,25В | ±10 В, ±5 В, ±2,5 В, ±1,25В | ±10 В, ±5 В, ±2,5 В, ±1,25В | ±10 В, ±5 В, ±2,5 В, ±1,25В | ±10 В, ±5 В, ±2,5 В, ±1,25В |
| Источники запуска | Программный, внешний цифровой/аналоговый запуск, запуск типа “звезда” | Программный, внешний цифровой/аналоговый запуск, запуск типа “звезда” | Программный, внешний цифровой/аналоговый запуск, запуск типа “звезда” | Программный, внешний цифровой/аналоговый запуск, запуск типа “звезда” | Программный, внешний цифровой/аналоговый запуск, запуск типа “звезда” | Программный, внешний цифровой/аналоговый запуск, запуск типа “звезда” | Программный, внешний цифровой/аналоговый запуск, запуск типа “звезда” |
| Интерфейс передачи данных | Hi-Speed USB 2.0 | Hi-Speed USB 2.0 | Hi-Speed USB 2.0 | Hi-Speed USB 2.0 | Hi-Speed USB 2.0 | Hi-Speed USB 2.0 | Hi-Speed USB 2.0 |
| Аналоговые выходы | |||||||
| Число каналов | 2 | - | 2 | - | 2 | 2 | 2 |
| Разрешение, бит | 16 | - | 16 | - | 12 | 12 | 12 |
| Диапазоны выходного сигнала | от 0 до 10 В, ±10 В,от 0 до EXTREF, ±EXTREF | от 0 до 10 В, ±10 В,от 0 до EXTREF, ±EXTREF | от 0 до 10 В, ±10 В,от 0 до EXTREF, ±EXTREF | от 0 до 10 В, ±10 В,от 0 до EXTREF, ±EXTREF | от 0 до 10 В, ±10 В,от 0 до EXTREF, ±EXTREF | от 0 до 10 В, ±10 В,от 0 до EXTREF, ±EXTREF | от 0 до 10 В, ±10 В,от 0 до EXTREF, ±EXTREF |
| Максимальная частота дискретизации | 1 МГц | 1 МГц | 1 МГц | 1 МГц | 1 МГц | 1 МГц | 1 МГц |
| Цифровой ввод-вывод | |||||||
| Число каналов | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Совместимость | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП |
| Таймер/счетчик | |||||||
| Число каналов | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Разрешение, бит | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Совместимость | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП | 5 В ТТЛ/КМОП |
| Имеющийся базовый тактовый сигнал | 40 Мгц | 40 МГц | 40 Мгц | 40 Мгц | 40 Мгц | 40 Мгц | 40 Мгц |
