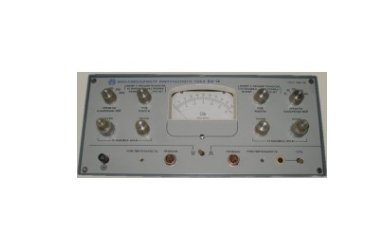

Милливольтметр В4-14
Предназначен для измерения амплитуды последовательности видеоимпульсов прямоугольной формы положительной и отрицательной полярностей, амплитуд радиоимпульсов прямоугольной формы и синусоидальных напряжений.
В4-14 может использоваться для линейного преобразования амплитуды периодических импульсов в напряжение постоянного тока.
Основные данные:
• Диапазон измерения:
видеоимпульсов: 0,01 - 1; 1 - 100 В (с внешним делителем 1:100);
радиоимпульсов и синусоидальных напряжений 0,01 - 1 В
• Поддиапазоны измерения: 30, 100, 300, 1000 мВ
• Диапазон длительностей, мкс:
видеоимпульсов 0,003 - 100;
радиоимпульсов 0,2 - 100
• Частота повторения, Гц:
видеоимпульсов 25 - 5*107
радиоимпульсов 25 - 3*105
• Скважность видеоимпульсов > 5
• Длительность фронта видеоимпульсов 0,5 - 100 нс
• Несущая частота радиоимпульсов 1 - 100 МГц
• Коэффициент заполнения радиоимпульсов > 10
• Диапазон частот синусоидальных напряжений 1-100 МГц
• Основная погрешность измерения 4 - 6%
• Входное сопротивление и емкость 3 кОм, 3 пФ
