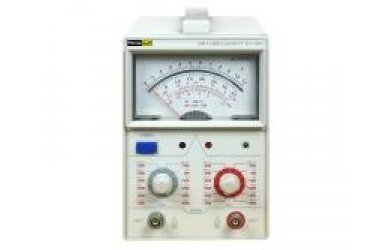

Милливольтметр ПРОФКИП В3-48М

Артикул: 1-18838

  • Стрелочная шкала, два канала
  • Частотный диапазон: 10 Гц … 2 МГц
  • Диапазон измерения напряжения: 30 мкВ … 100 В
  • Диапазон измерения (дБ): -70 дБ … 40 дБ
  • Базовая погрешность: ±3%
  • Вход широкополосного усилителя
  • Питание: 220 В ±10%, 50 Гц
  • Габариты, вес: 125x185x270 мм, 2 кг

НАЗНАЧЕНИЕ МИЛЛИВОЛЬТМЕТРА ПРОФКИП В3-48М

Милливольтметр ПРОФКИП В3-48М предназначен для измерения напряжения, имеет два канала и стрелочную индикацию, позволяет производить измерения постоянной и переменной составляющих в частотном диапазоне до 100 кГц.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА МИЛЛИВОЛЬТМЕТРА ПРОФКИП В3-48М

• Стрелочная шкала, два канала
• Частотный диапазон: 10 Гц … 2 МГц
• Диапазон измерения напряжения: 30 мкВ … 100 В
• Диапазон измерения (дБ): -70 дБ … 40 дБ
• Базовая погрешность: ±3%
• Вход широкополосного усилителя

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Диапазон измерения 30 мкВ … 100 В
Пределы измерения 300 мкВ /1 мВ /3 мВ /10 мВ /30 мВ /100 мВ /300 мВ /1 В /3 В /10 В /30 В / 100 В
Диапазон рабочих частот 20 Гц … 200 кГц (нормальная)
10 Гц … 20 Гц, 200 кГц … 2 МГц (рабочие)
Погрешность измерения ±3% (относительно 1 кГц)
Дополнительная погрешность, обусловленная изменением напряжения питания (±10%) ±0,5%
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ
Диапазон измерения -90 дБ … 41 дБ
Пределы измерения -70 дБ /-60 дБ /-50 дБ /-40 дБ /-30 дБ /-20 дБ /-10 дБ /0 дБ /10 дБ /20 дБ /30 дБ /40 дБ
Шкала измерения -20 дБ … 1 дБ
Погрешность измерения ±3%
Относительный уровень 1 В (0 дБ)
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ
Диапазон измерения -90 дБм … 43 дБм
Пределы измерения -70 дБ /-60 дБ /-50 дБ /-40 дБ /-30 дБ /-20 дБ /-10 дБ /0 дБ /10 дБ /20 дБ /30 дБ /40 дБ
Шкала измерения -20 дБ … 3.5 дБ
Погрешность измерения ±3%
Опорный уровень 1 мВт (0 дБм) на 600 Ом
ИЗМЕРИТЕЛЬНЫЙ ВХОД
Число каналов 2
Режим работы Независимый
Неравномерность АЧХ входного сигнала (относительно 1 кГц) <3% в нормальной области частот
<10% в рабочих областях частот
Коэффициент гармоник входного сигнала (относительно 1 кГц) <2%
Входной импеданс 1 МОм /50 пФ
Максимальное входное напряжение на пределах 300 мкВ … 1 В 300 В (ACпик + DC)
Максимальное входное напряжение на пределах 3 В … 100 В 500 В (ACпик + DC)
Сопротивление изоляции 0.1 Ом
Максимальное напряжение 0 В (вход - корпус) ±30 Впик при сопротивлении изоляции 100 кОм
ВХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ
Выходное напряжение 0.1 х Uизм (±10%) относительно 1 кГц, без нагрузки
Неравномерность АЧХ выходного сигнала (относительно 1 Гц) <3% в полосе 10 Гц … 1 МГц
Максимальное напряжение (выход - корпус) ±12 Впик



ОБЩИЕ ДАННЫЕ МИЛЛИВОЛЬТМЕТРА ПРОФКИП В3-48М

• Рабочая температура: 0°С … 50°С
• Температура хранения: -10°С … 50°C при относительной влажности 0% … 80%
• Рабочая влажность: до 80%
• Условия хранения: -20°С … 60°С при влажности 0% … 80%
• Питание: 220 В ±10%, 50 Гц
• Габаритные размеры: 125x185x270 мм
• Вес: 2 кг

КОМПЛЕКТ ПОСТАВКИ МИЛЛИВОЛЬТМЕТРА ПРОФКИП В3-48М

• Милливольтметр ПРОФКИП В3-48М
• Провода соединительные
• Кабель питания
• Руководство по эксплуатации
