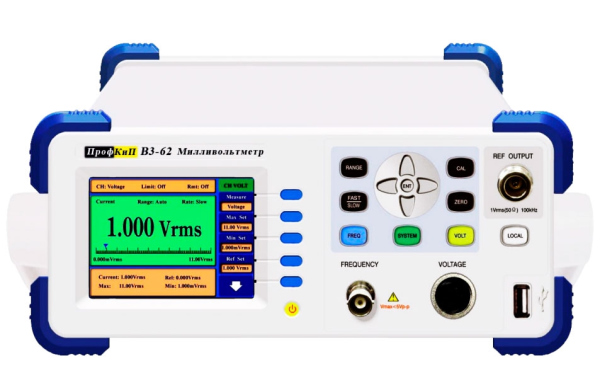

Милливольтмер высокочастотный ПрофКиП В3-62

Артикул: 1-389247

  • Диапазон частот от 10 кГц…2 ГГц
  • Диапазон измерений: напряжение 4 мВ…3 В*2 скз
  • Ручной или автоматический выбор предела измерений
  • Высокое разрешение
  • Цветной графический ЖК-индикатор с линейной шкалой
  • Опционально: частотомер до 3 ГГц
  • Компактный эргономичный дизайн
  • Высокая надежность (наработка на отказ > 20000 часов)

Назначение:

Милливольтметры ПрофКиП В3-62 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.

Особенности:

  • Диапазон частот от 10 кГц…2 ГГц
  • Диапазон измерений: напряжение 4 мВ…3 В*2 скз
  • Ручной или автоматический выбор предела измерений
  • Высокое разрешение
  • Цветной графический ЖК-индикатор с линейной шкалой
  • Опционально: частотомер до 3 ГГц
  • Компактный эргономичный дизайн
  • Высокая надежность (наработка на отказ > 20000 часов)

Характеристики

    Наименование характеристики           Значение
            Частотный диапазон        10 кГц…2 ГГц
 Диапазон измеряемых напряжений
(относительно уровня мощности)*1
       4 мВ…3 В*2
    (-35…+22)dBm


Основная погрешность измерения напряжения (В, мВ)

 В диапазоне частот 100 кГц…100 МГц

 (0,02Ux+0,005Uп)

 В диапазоне частот 10 кГц…99,9 кГц  (0,03Ux+0,005Uп)
 В диапазоне частот 101…200 Мгц  (0,03Ux+0,005Uп)
 В диапазоне частот 201…600 МГц   (0,05Ux+0,006Uп)
 В диапазоне частот 601…1100 МГц   (0,08Ux+0,008Uп)
 В диапазоне частот 1,1…1,6 ГГц   (0,12Ux+0,01Uп)
 В диапазоне частот 1,6…2 ГГц   (0,15Ux+0,01Uп)


Характеристики встроенного калибратора

 Частота (кГц)                                                        95…105
 Выходное напряжение на нагрузке                  1±0,01
 50 Ом (В)


Опция встроенного частотомера

                Диапазон измеряемых частот                 10 кГц…3 ГГц
                          Чувствительность  50 мВ – в диапазоне частот
до 100 Мгц
 70 мВ (-10 dBm) – в диапазоне
частот свыше 100 МГц
            Погрешность измерения частоты              5*10-6f ± 1 ед счёта
 Параметры электрического питания:
 – напряжение переменного тока, В
 – частота переменного тока, Гц
                    220±22
                     50/60
 Габаритные размеры (ширина×высота×глубина),
мм
               230×105×360
  Масса, кг, не более                        3,5
  Условия эксплуатации
 – температура окружающей среды, ºС
 – относительная влажность, %,
 – атмосферное давление, кПа
 от +15 до +25
 от 60 до 95
 от 84 до 107


Комплект поставки:

                                          Наименование      Количество
                                         Милливольтметр          1 шт.
                                          Кабель питания          1 шт.
                                             ВЧ пробник          1 шт.
                ВЧ тройник с согласованной нагрузкой 50 Ом          1 шт.
                     Детектор коаксиальный 10 кГц…2 ГГц          1 шт.
                                         Вставка плавкая          2 шт
           Руководство по эксплуатации с методикой поверки                     1 экз.
