Меры ёмкости от 1 нФ до 100 нФ. Предназначены для калибровки измерителей RLC. Погрешность: 0,02% |

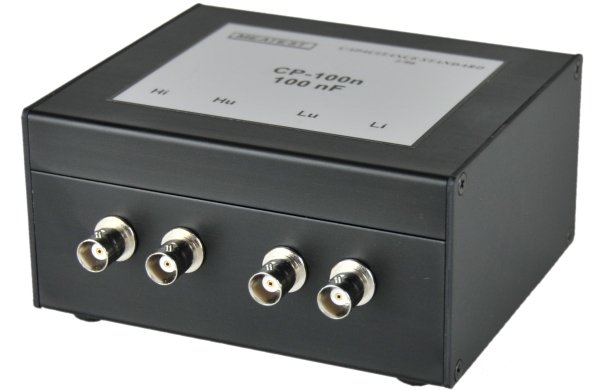

Эталонные конденсаторы с воздушным диэлектриком серии MTE CP характеризуются малой погрешностью и низким температурным коэффициентом. Они предназначены для калибровки RCL-метров. Малое значение тангенса угла потерь позволяет использовать эти меры емкости в широком диапазоне частот.
Меры емкости оснащены коаксиальными разъемами типа BNC с возможностью подключения по трех- и четырехполюсной схеме, а также по 4x2-полюсной схеме.
Технические характеристики
Основные сведени
| Модель | Номинальное значение | Макс. отклонение, % | Погрешность калибровки, % | Температурный коэффициент, ppm/°C | Тангенс угла потерь | Диэлектрик |
| CP 10p | 10 пФ | 2 | 0,1 | 15 | < 0,001 | Керамический многослойный или слюдяной с металлизированными серебром обкладками |
| CP 100p | 100 пФ | 0,1 | 0,05 | 15 | < 0,001 | Керамический многослойный или слюдяной с металлизированными серебром обкладками |
| CP 1n | 1 нФ | 0,1 | 0,02 | 15 | < 0,0005 | Керамический многослойный или слюдяной с металлизированными серебром обкладками |
| CP 10n | 10 нФ | 0,1 | 0,02 | 15 | < 0,0005 | Керамический многослойный или слюдяной с металлизированными серебром обкладками |
| CP 100n | 100 нФ | 0,1 | 0,02 | 15 | < 0,0005 | Керамический многослойный или слюдяной с металлизированными серебром обкладками |
| CP 1u | 1 мкФ | 0,1 | 0,02 | 50 | < 0,001 | Полипропиленовый |
| CP 10u | 10 мкФ | 0,2 | 0,1 | 50 | < 0,005 | Полипропиленовый |
| CP 100u | 100 мкФ | 0,2 | 0,1 | 50 | < 0,005 | Полипропиленовый |
