Под заказ

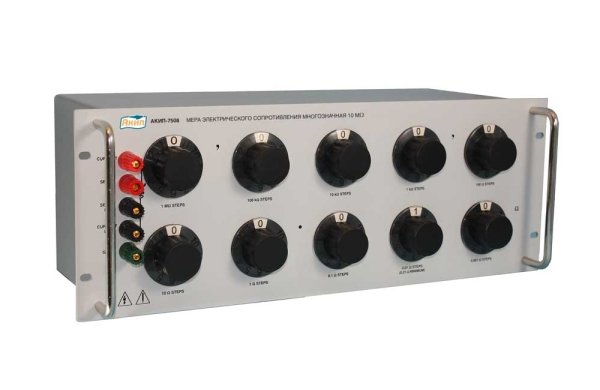

Мера электрического сопротивления многозначная АКИП-7508

Артикул: 1-365404

  • Мера электрического сопротивления многозначная декадная
  • Погрешность: от ±2×10-5
  • Не требуется коррекция начального значения
  • Высокопроизводительные переключатели из серебряного сплава

Краткие характеристики:

  • Мера электрического сопротивления многозначная декадная
  • Погрешность: от ±2×10-5
  • Не требуется коррекция начального значения
  • Высокопроизводительные переключатели из серебряного сплава
  • Широкий модельный ряд, сопротивления от 10 мОм до 121 МОм
  • Температурный коэффициент: от ±3×10-6/°С
  • Высокая стабильность: от ±5×10-6/год
  • Герметично изолированные, низкоиндуктивные резисторы
  • Возможность монтажа в стойку (опция)
  • Опция: 10 мОм реостат для меньшей декады, разрешение 20 мкОм

Код заказа: АКИП-7508-X-XXXX,
Например: АКИП-7508-4-1Ом (мера сопротивления, 4 декады, номинальное значение сопротивления ступени младшей декады 1 Ом)

Номиналь-ное значение сопротив-ления одной ступени Макси-мальное сопротив-ление Старение/год Пределы основной относи-тельной погреш-ности Температур-ный коэф-фициент Коэф-фициент мощности Макси-маль-ный ток Макси-маль-ная мощнос-ть Описание декады Тип резистора
20  мкОм
(опция – реостат)
10 мОм - - ±2×10-5/°С ±1×10-6/мВт 2 А - Плавная установка Реостат
1 мОм 10 мОм ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±2×10-5/°С ±1×10-6/мВт 2 А - 11 ступеней
(от 0 до 10)
Проволоч-ный
10 мОм 100 мОм ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±2×10-5/°С ±1×10-6/мВт 2 А - 10 ступеней
(от 1 до 10)
мин. знач. 10 мОм
100 мОм 1 Ом ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±2×10-5/°С ±1×10-6/мВт 2 А - 11 ступеней
(от 0 до 10);
12 ступеней
(от 0 до 11)
для высшей декады: 1 Ом, 10 Ом, 10 кОм, 100 кОм, 1 МОм,
10 МОм – в зависимости от модели
1 Ом 10 Ом ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±2×10-5/°С ±4×10-7/мВт 1 А 5 Вт Проволоч-ный, герметично изолирован-ный, низко-индуктивный
10 Ом 100 Ом ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±1×10-5/°С ±3×10-7/мВт 0,33 А 5 Вт
100 Ом 1 кОм ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 0,1 мА 5 Вт
1 кОм 10 кОм ±1×10-5 ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 33 мА 5 Вт
10 кОм 100 кОм ±1×10-5 ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 10 мА 5 Вт
100 кОм 1 МОм ±1×10-5 ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 3 мА 2000 Впик
1 МОм 10 МОм ±1×10-5 ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 1 мА 2000 Впик
10 МОм 100 МОм ±5×10-5 ±0,03% ±1,5×10-5/°С ±2×10-7/мВт 2000 Впик Металло-оксидный



Характеристики Параметры Значения
Общие данные Воспроизводимость сопротивления Лучше 100 мкОм (кратковременное, усредненное значение)
Сопротивление утечки >10 ГОм
Условия эксплуатации 0°С...+55°С
Погрешность нормируется для температуры +23°С и относительной влажности  30 … 70%
Габариты (мм) 1 декада – 77 × 77 × 84
2-3 декады – 375 × 890 × 102
4-5 декад – 439 × 89 × 102
6-10 декад – 483 × 178 × 197
11 декад – 483 × 310 × 197
Масса (кг) 1 декада – 0,45
2-3 декады – 2,0
4-5 декад – 2,2
6-10 декад – 5,1
11 декад – 6,6
Опции -RH - 10 мОм реостат для меньшей декады, разрешение 20 мкОм
-RM - Вариант корпуса меры серии АКИП-7506 для монтажа в 19" стойку
-RO - Клеммы на задней панели
