Краткие характеристики:

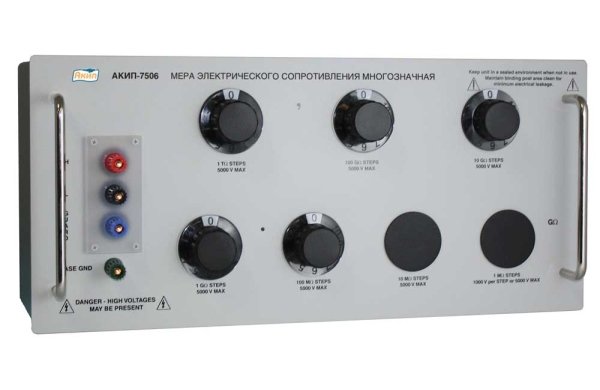

- Мера электрического сопротивления многозначная декадная
- Погрешность: от 0,01%
- Широкий модельный ряд, сопротивления от 10 Ом до 10 ТОм
- Температурный коэффициент от ±5×10-6/°С
- Высокая стабильность: от ±1×10-5/год
- Максимальное напряжение до 10 кВ (в зависимости от модели)
- Возможность монтажа в стойку (опция)
Код заказа: АКИП-7506-X-X-XXXXX-XXX,
Например: АКИП-7506-B-5-1МОм-5кВ (мера сопротивления, погрешность 0,03%, 5 декад, номинальное значение сопротивления ступени младшей декады 1 МОм, максимальное напряжение 5 кВ)
| Номина-льное значение сопротив-ления одной ступени | Максима-льное сопротив-ление | Пределы основной относительной погрешности | Максима-льное значение напряже-ния на мере (одна ступень) | Максима-льное значение напряже-ния на мере | Темпера-турный коэффи-циент | Коэффи-циент напряже-ния | Старение/год | ||
| Q | B | F | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Метрологические характеристики мер до 2000 В (АКИП-7506-2кВ) | |||||||||
| 10 Ом | 100 Ом | ±(0,01%+2 мОм) | ±(0,03%+2 мОм) | ±(0,10%+2 мОм) | 2,5 В | 25 В | ±1,5×10-5/°С | - | ±1×10-5 |
| 100 Ом | 1 кОм | ±(0,01%+2 мОм) | ±(0,03%+2 мОм) | ±(0,10%+2 мОм) | 8 В | 80 В | ±5×10-6/°С | - | ±1×10-5 |
| 1 кОм | 10 кОм | ±0,01% | ±0,03% | ±0,10% | 23 В | 230 В | ±5×10-6/°С | - | ±1×10-5 |
| 10 кОм | 100 кОм | ±0,01% | ±0,03% | ±0,10% | 70 В | 700 В | ±5×/°С | - | ±1×10-5 |
| 100 кОм | 1 МОм | ±0,01% | ±0,03% | ±0,10% | 230 В | 2000 В | ±5×10-6/°С | - | ±1×10-5 |
| 1 МОм | 10 МОм | ±0,01% | ±0,03% | ±0,10% | 1000 В* | 2000 В | ±5×10-6/°С | <±1×10-6/В | ±2,5×10-5 |
| 10 МОм | 100 МОм | ±0,03% | ±0,10% | ±1% | 1000 В* | 2000 В | ±1,5×10-5/°С | <±1×10-6/В | ±5×10-5 |
| 100 МОм | 1 ГОм | ±0,10% | ±0,20% | ±1% | 2000 В | 2000 В | ±1,5×10-5/°С | ±1×10-6/В | ±1×10-4 |
| 1 ГОм | 10 ГОм | ±0,20% | ±0,50% | ±1% | 2000 В | 2000 В | ±5×10-5/°С | ±1×10-6/В | ±5×10-4 |
| 10 ГОм | 100 ГОм | ±0,50% | ±1% | ±1% | 2000 В | 2000 В | ±5×10-5/°С | ±1×10-6/В | ±5×10-4 |
| * Чтобы применить напряжение 2000 В для первой ступени, необходимо предыдущую декаду установить в положение “10”. Например: чтобы получить 1 МОм 2000 В, необходимо декаду 100 кОм установить в положение “10”. | |||||||||
| Метрологические характеристики мер до 5000 В (АКИП-7506-5кВ) | |||||||||
| 10 Ом | 100 Ом | ±(0,01%+2 мОм) | ±(0,03%+2 мОм) | ±(0,10%+2 мОм) | 2,5 В | 25 В | ±1,5×10-5/°С | - | ±1×10-5 |
| 100 Ом | 1 кОм | ±(0,01%+2 мОм) | ±(0,03%+2 мОм) | ±(0,10%+2 мОм) | 8 В | 80 В | ±5×10-6/°С | - | ±1×10-5 |
| 1 кОм | 10 кОм | ±0,01% | ±0,03% | ±0,10% | 23 В | 230 В | ±5×10-6/°С | - | ±1×10-5 |
| 10 кОм | 100 кОм | ±0,01% | ±0,03% | ±0,10% | 70 В | 700 В | ±5×10-6/°С | - | ±1×10-5 |
| 100 кОм | 1 МОм | ±0,01% | ±0,03% | ±0,10% | 230 В | 2300 В | ±5×10-6/°С | - | ±1×10-5 |
| 1 МОм | 10 МОм | ±0,01% | ±0,03% | ±0,10% | 1000 В | 5000 В | ±1,5×10-5/°С | <±1×10-6/В | ±2,5×10-5 |
| 10 МОм | 100 МОм | ±0,03% | ±0,10% | ±1% | 5000 В | 5000 В | ±2,5×10-5/°С | <±1×10-6/В | ±5×10-5 |
| 100 МОм | 1 ГОм | ±0,10% | ±0,20% | ±1% | 5000 В | 5000 В | ±2,5×10-5/°С | ±1×10-6/В | ±1×10-4 |
| 1 ГОм | 10 ГОм | ±0,20% | ±0,50% | ±1% | 5000 В | 5000 В | ±2,5×10-5/°С | ±1×10-6/В | ±5×10-4 |
| 10 ГОм | 100 ГОм | ±0,50% | ±1% | ±1% | 5000 В | 5000 В | ±2,5×10-5/°С | ±2×10-6/В | ±5×10-4 |
| 100 ГОм | 1 ГОм | ±0,50% | ±1% | ±1% | 5000 В | 5000 В | ±1×10-4/°С | ±5×10-6/В | ±5×10-4 |
| 1 ТОм | 10 ТОм | ±3% | ±5% | ±10% | 5000 В | 5000 В | ±1×10-4/°С | <±2×10-5/В | ±5×10-4 |
| Метрологические характеристики мер до 10000 В (АКИП-7506-10кВ) | |||||||||
| 10 Ом | 100 Ом | ±(0,01%+2 мОм) | ±(0,03%+2 мОм) | ±(0,10%+2 мОм) | 2,5 В | 25 В | ±1,5×10-5/°С | - | ±1×10-5 |
| 100 Ом | 1 кОм | ±(0,01%+2 мОм) | ±(0,03%+2 мОм) | ±(0,10%+2 мОм) | 8 В | 80 В | ±5×10-6/°С | - | ±1×10-5 |
| 1 кОм | 10 кОм | ±0,01% | ±0,03% | ±0,10% | 23 В | 230 В | ±5×10-6/°С | - | ±1×10-5 |
| 10 кОм | 100 кОм | ±0,01% | ±0,03% | ±0,10% | 70 В | 700 В | ±5×10-6/°С | - | ±1×10-5 |
| 100 кОм | 1 МОм | ±0,01% | ±0,03% | ±0,10% | 230 В | 2300 В | ±5×10-6/°С | - | ±1×10-5 |
| 1 МОм | 10 МОм | ±0,01% | ±0,03% | ±0,10% | 1000 В | 10000 В | ±1,5×10-5/°С | <±1×10-6/В | ±2,5×10-5 |
| 10 МОм | 100 МОм | ±0,03% | ±0,10% | ±1% | 5000 В** | 10000 В | ±2,5×10-5/°С | <±1×10-6/В | ±5×10-5 |
| 100 МОм | 1 ГОм | ±0,10% | ±0,20% | ±1% | 10000 В | 10000 В | ±2,5×10-5/°С | ±1×10-6/В | ±1×10-4 |
| 1 ГОм | 10 ГОм | ±0,20% | ±0,50% | ±1% | 10000 В | 10000 В | ±2,5×10-5/°С | ±1×10-6/В | ±5×10-4 |
| 10 ГОм | 100 ГОм | ±0,50% | ±1% | ±1% | 10000 В | 10000 В | ±2,5×10-5/°С | ±2×10-6/В | ±5×10-4 |
| 100 ГОм | 1 ГОм | ±0,50% | ±1% | ±1% | 10000 В | 10000 В | ±1×10-4/°С | ±5×10-6/В | ±5×10-4 |
| 1 ТОм | 10 ТОм | ±3% | ±5% | ±10% | 10000 В | 10000 В | ±1×10-4/°С | <±2×10-5/В | ±5×10-4 |
| ** Чтобы применить напряжение 10000 В для первой ступени декады 10 МОм, необходимо декаду 1 МОм установить в положение “10”. | |||||||||
| Характеристики | Параметры | Модели до 2000 В | Модели до 5 кВ, 10 кВ |
| Общие данные | Нулевое сопротивление | ||
| Условия эксплуатации | 10°С...+40°С и относительная влажность до 50% | ||
| Габариты (мм) | 3 декады – 312 х 89 х 102 4-5 декад – 375 х 89 х 102 6-7 декад – 439 х 89 х 102 8-9 декад – 482 х 89 х 102 |
3-4 декады – 432 х 133,3 х 134,6 5-6 декад – 432 х 222 х 163,8 7 декад (настольный) – 482,6 х 222 х 163,8 7 декад (стоечный) – 432 х 302,2 х 163,8 8-9 декад – 432 х 302,2 х 163,8 |
|
| Масса (кг) | 3 декады – 1,4 4-5 декад – 1,6 6-7 декад – 2 8-9 декад – 5,1 |
3-4 декады – 3,4 5-6 декад – 5 7 декад (настольный) – 5 7 декад (стоечный) – 7,7 8-9 декад – 7,7 |
|
| Опции | -RM - Вариант корпуса меры серии АКИП-7506 для монтажа в 19 стойку -RO - Клеммы на задней панели |
||
