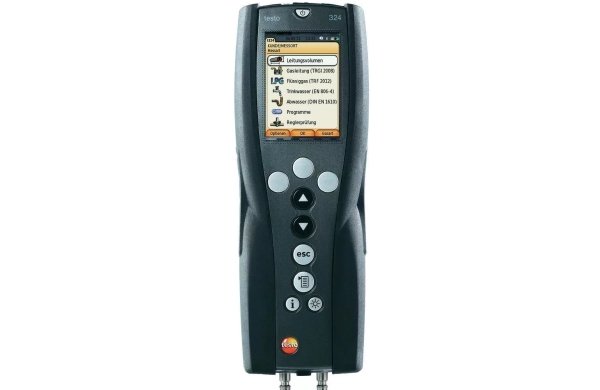

testo 324 – прибор для тестирования на герметичность газовых и гидравлических трубопроводов.
Особенности:
- Все необходимые виды измерений для тестирования газовых и гидравлических трубопроводов в одном приборе
- Цветной графический дисплей с высоким разрешением
- Удобная структура меню
- Удобство управления благодаря разъему для подключения шланга
- Кейс с газоподводящим устройством
- Встроенный нагнетатель давления до 300 мбар
- Высокоточные сенсоры
- Соответствие требованиям стандарта DVGW
- Гарантия 2 года
С течением времени нарушается герметичность трубопроводов газовых и гидравлических систем. По этой причине, в соответствии с требованиями стандартов DVGW, ÖVGW и UNI все трубопроводы и вентили должны регулярно проверяться на функциональную безопасность и герметичность. Данное положение распространяется также в отношении систем, подвергшихся значительным изменениям после пуско-наладочных работ. С помощью testo 324 можно не только надежно и легко проводить испытания под нагрузкой и проверку герметичности трубопроводов, но и контролировать эксплуатационную пригодность. Достоверно узнать, работают ли все трубы и вентили надлежащим образом, можно только в ходе технического контроля в реальных условиях эксплуатации. testo 324 – цифровой измерительный прибор нового поколения. Высокую точность измерений гарантируют 2 датчика давления, проточный датчик и датчик абсолютного давления. Прибор разработан для оптимизации повседневной работы профессионалов: он сочетает в себе необходимые элементы для всесторонней диагностики и контроля. Благодаря подаче газа в систему возникновение взрывоопасной газо-воздушной смеси полностью исключается. Прибор протестирован в соответствие с DVGW-G-5952.
Прекрасно оснащен для всех видов контроля
С помощью универсального прибора testo 324 Вы можете проводить все необходимые виды измерений для тестирования газовых и гидравлических трубопроводов:
• Проверка герметичности газовых трубопроводов (в соответствии с TRGI 2008 и DVGW G 5952)
- Испытания под нагрузкой, проверка герметичности
- Контроль эксплуатационной пригодности
• Проверка герметичности трубопроводов, транспортирующих СУГ (в соответствии TRF 2012)
- Испытания под нагрузкой, проверка герметичности
- Повторные испытания
• Проверка реле давления газа для обнаружения неисправностей в редукторе давления
• Проверка трубопроводов питьевого водоснабжения в соответствии с ZVSHK (EN 806-4)
• Проверка трубопроводов сточных вод в соответствии с DIN EN 1610

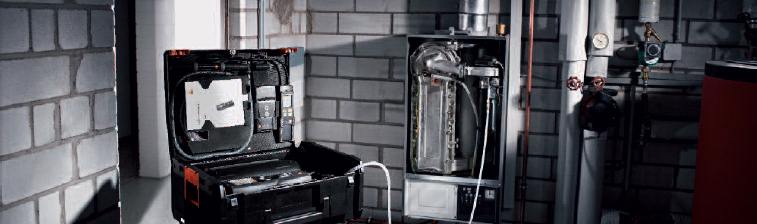

Автоматические тесты на эксплуатационную пригодность с помощью газоподводящего устройства при подключении к газовому котлу |
|||
Испытания под нагрузкой |
Автоматическая проверка |
Контроль эксплуатационной |
Проверка трубопроводов питьевого |
Технические данные
Класс защиты | IP40, в соответствии с EN 60526 |
Рабочая температура | +5 ... +40 °C |
Температура хранения | -20 ... +50 °C |
Дополнительные разъемы для зондов | 2 x коннектор Хиршмана, для подключения зондов давления и температуры |
Разъемы для подачи газа | 2 x ниппель DN 5 |
Ресурс аккумуляторной батареи | приблиз. 5 ч. непрерывного использования, возможна работа от блока питания |
Дисплей | Цветной, графическая визуализация данных измерений |
Передача данных | USB, IRDA, Bluetooth® (опция) |
Совместимые принтеры | 0554 0549, 0554 0553 (с опцией Bluetooth®) |
Соответствие DVGW-5925 | Класс прибора L, до объема = 200 л |
Измерение объема утечки | Диапазон измерения: 0 ... 10 л/ч Погрешность: ±0.2 л/ч или ± 5% от изм. зн. |
Измерение давления | Диапазон измерения: 0 ... 1000 гПа Погрешность: ±0.5 гПа или ±3% от изм. зн. |
Измерение абсолютного давления | Диапазон измерения: 600 ... 1150 гПа Погрешность: ±3 гПа |
Перегрузка | до 1200 гПа |
Измерение температуры (внешний зонд температуры (т/п Тип K)) |
Диапазон измерения: -40 ... +600 °C Погрешность: ±0,5 °C или ±0,5% |
Измерение температуры (зонд NTC (Тип 5k)) |
Диапазон измерения: -20 ... +100 °C |
Вес | Базовый комплект (0563 3240 70): 7,0 кг Комплект testo 324 Pro (0563 3240 71): 8,5 кг |
Гарантия | 2 года |
Принадлежности для прибора
- testo 324 для тестирования на герметичность газовых и гидравлических трубопроводов
- Опция Bluetooth® беспроводная передача данных
- Дооснащение Bluetooth®
- Блок питания для testo 324 (также подходит для базового ИК-принтера)
- Программное обеспечение для ПК easyHeat
- USB соединительный кабель, для подключения прибора к ПК
Принтер и принадлежности
- Базовый ИК-принтер (вкл. батарейки)
- Принтер Bluetooth® с беспроводным интерфейсом, вкл. блок питания
- Запасная термобумага для принтера (6 рулонов), документация данных измерений отчетливо читается до 10 лет
Кейсы
Системный кейс, вкл. газоподводящее устройство, соединительный блок* с соединительным шлангом; 476 x 191 x 363 мм (ШxВxД)
Фитинги, шланги
- Конический тестовый фитинг 1/2" для подсоединения измерительной системы к газопроводу 19–32 мм
- Конический тестовый фитинг 3/4" для подсоединения измерительной системы к газопроводу 24-44 мм
- Установочный фитинг для высокого давления 3/8" и 3/4"; для подсоединения тестовых фитингов к газовой трубе
- Установочный фитинг для высокого давления 1/2" и 1"; для подсоединения тестовых фитингов к газовой трубе
- Установочный фитинг для высокого давления 3/4" и 1 1/4"
- Однотрубный фитинг для соединения с газовым счетчиком, соединяет тестирующие фитинги с трубой
- У-образный шланг для двухстороннего подключения
Зонды
- Быстродействующий поверхностный зонд с подпружиненной т/п, диапазон измерения краткосрочно до +500 °C
- Зонд высокого давления, до 25 бар
- Соединительный кабель для зондов, с разъемом, длина 1,5 м
Дополнительные принадлежности
- Тестирующий насос для создания контрольного давления
- testo 316-2, быстродействующий течеискатель с гибким зондом, вкл. зарядное устройство и наушники
*Прибор, насос, соединительный шланг, вкл. одинарный клапан для блокировки трубопровода и блокирующий фитинг
