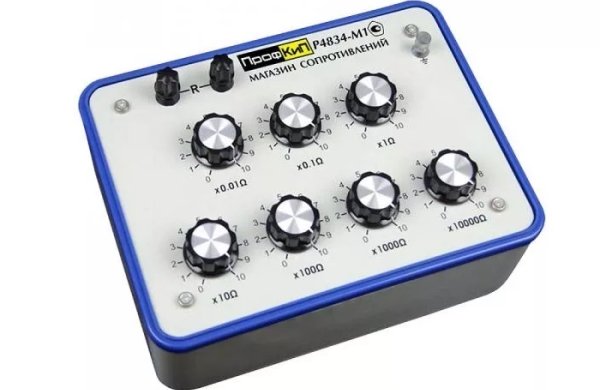

Магазин сопротивления ПРОФКИП Р4834-М1

Артикул: 1-19013

7 декад
Диапазон: 0.01 Ом … 111111.1 Ом
Класс точности (ММЭС): 0.2 /(2.5 х 10-7)
Среднее значение номинального сопротивления: 0.024 Ом
Номинальное значение ступени: 104 Ом ст., 10-2Ом мл.
Электрическое сопротивление изоляции: не менее 5 х 109 Ом
Габаритные размеры, вес: 285х215х140 мм, 2.2 кг

НАЗНАЧЕНИЕ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4834-М1

Магазин сопротивления ПРОФКИП Р4834-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4834-М1

• 7 декад
• Диапазон: 0.01 Ом … 111111.1 Ом
• Класс точности (ММЭС): 0.2 /(2.5 х 10-7)
• Среднее значение номинального сопротивления: 0.024 Ом
• Номинальное значение ступени: 104 Ом ст., 10-2Ом мл.
• Электрическое сопротивление изоляции: не менее 5 х 109Ом
• Электрическая прочность изоляции: 2 кВ (1 мин)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРМЕТРЫ ЗНАЧЕНИЯ
Диапазон воспроизводимых значений сопротивления 0.01 Ом … 111111.1 Ом
Класс точности при использовании в качестве ММЭС по ГОСТ 23737 0.2 /(2.5 х 10-7)
Среднее значение номинального сопротивления 0.024 Ом
Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей 0.0024 Ом
Номинальное значение сопротивления одной ступени 104 Ом старшей декады
10-2 Ом младшей декады
Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления в нормальных условиях применения ±[0.02 + 2.5 х 10-7 (105 /R – 1)] %
где R – номинальное значение включенного сопротивления
Пределы допускаемой дополнительной погрешности воспроизведения номинального значения сопротивления в рабочих условиях применения не более δ
Максимальная сила тока 700 мА для декады «х0.01?»
700 мА для декады «х0.1?»
700 мА для декады «х1?»
200 мА для декады «10?»
70 мА для декады «х100?»
20 мА для декады «х1000?»
7 мА для декады «х10000?»
Электрическое сопротивление изоляции не менее 5 х 109 Ом
Электрическая прочность изоляции должна выдерживать 2.0 кВ в течении 1 минуты



НОРМАЛЬНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4834-М1

• Температура окружающего воздуха: 20°С ±2°С
• Относительная влажность окружающего воздуха: 25% … 80%
• Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)

РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4834-М1

• Температура окружающего воздуха: 15°С … 25°С
• Относительная влажность окружающего воздуха: 25% … 80%
• Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)

ОБЩИЕ ДАННЫЕ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4834-М1

• Средняя наработка на отказ: не менее 1000 ч
• Средний срок службы: не менее 5 лет
• Габаритные размеры: 285х215х140 мм
• Вес: 2.2 кг

КОМПЛЕКТ ПОСТАВКИ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4834-М1

• Магазин сопротивления ПРОФКИП Р4834-М1
• Руководство по эксплуатации
