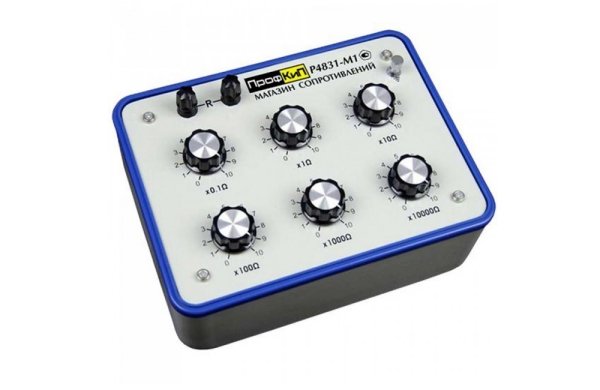

Магазин сопротивления ПРОФКИП Р4831-М1

Артикул: 1-19011

  • 6 декад
  • Диапазон: 0.1 Ом … 111111.1 Ом
  • Класс точности (ММЭС): 0.2 /(2 х 10-6)
  • Среднее значение номинального сопротивления: 0.002 Ом
  • Номинальное значение ступени: 104 Ом ст., 10-1 Ом мл.
  • Электрическое сопротивление изоляции: не менее 5 х 109 Ом
  • Габаритные размеры, вес: 185х130х115 мм, 5 кг

НАЗНАЧЕНИЕ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4831-М1

Магазин сопротивления ПРОФКИП Р4831-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4831-М1

• 6 декад
• Диапазон: 0.1 Ом … 111111.1 Ом
• Класс точности (ММЭС): 0.2 /(2 х 10-6)
• Среднее значение номинального сопротивления: 0.002 Ом
• Номинальное значение ступени: 104 Ом ст., 10-1Ом мл.
• Электрическое сопротивление изоляции: не менее 5 х 109Ом
• Электрическая прочность изоляции: 2 кВ (1 мин)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРМЕТРЫ ЗНАЧЕНИЯ
Диапазон воспроизводимых значений сопротивления 0.1 Ом … 111111.1 Ом
Класс точности при использовании в качестве ММЭС 0.2 /(2 х 10-6)
Среднее значение номинального сопротивления 0.021 Ом
Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей 0.002 Ом
Номинальное значение сопротивления одной ступени 104 Ом старшей декады
10-1 Ом младшей декады
Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления ±[0.02 + 2 х 10-6 (Rк /R – 1)] %
где Rк – наибольшее значение сопротивления магазина, R – номинальное значение включенного сопротивления
Номинальная мощность рассеивания на одну ступень 0.01 Вт для декады «х0.1?»
0.05 Вт для декады «х1?» и выше
Максимальная мощность рассеивания на одну ступень 0.03 Вт для декады «х0.1?»
0.1 Вт для декады «х1?» и выше
Электрическое сопротивление изоляции не менее 5 х 109 Ом
Электрическая прочность изоляции должна выдерживать 2.0 кВ в течении 1 минуты



КЛИМАТИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4831-М1

• Рабочая температура: 10°С … 25°С
• Относительная влажность окружающего воздуха: до 80% при 20°С
• Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)

ОБЩИЕ ДАННЫЕ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4831-М1

• Средняя наработка на отказ: не менее 1000 ч
?Средний срок службы: не менее 5 лет
• Габаритные размеры: 370х220х190 мм
• Вес: 5 кг

КОМПЛЕКТ ПОСТАВКИ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р4831-М1

• Магазин сопротивления ПРОФКИП Р4831-М1
• Руководство по эксплуатации
