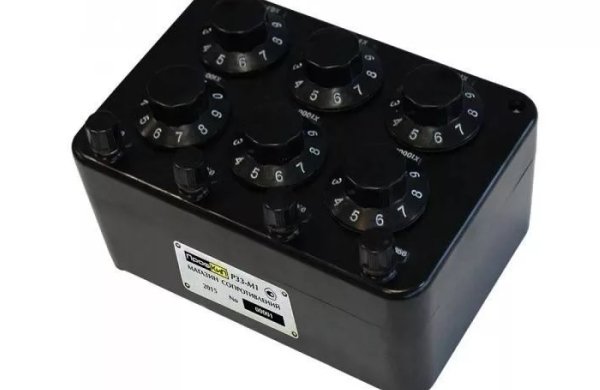

| НАЗНАЧЕНИЕ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р33-М1
Магазин сопротивления ПРОФКИП Р33-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р33-М1 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон воспроизводимых значений сопротивления | 0.1 Ом … 99999.9 Ом |
| Класс точности при использовании в качестве ММЭС | 0.1 /(5 х 10-6) |
| Среднее значение номинального сопротивления | 0.03 Ом |
| Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей | 0.01 Ом |
| Номинальное значение сопротивления одной ступени | 104 Ом старшей декады 10-1 Ом младшей декады |
| Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления | ±[0.1 + 5 х 10-6 (Rк /R – 1)] % где Rк – наибольшее значение сопротивления магазина, R – номинальное значение включенного сопротивления |
| Номинальная мощность рассеивания на одну ступень | 0.2 Вт для декады «х0.1?» 0.3 Вт для декады «х1?» и выше |
| Максимальная мощность рассеивания на одну ступень | 0.5 Вт для декады «х0.1?» 0.5 Вт для декады «х1?» и выше |
| Электрическое сопротивление изоляции | не менее 108 Ом |
| Электрическая прочность изоляции | должна выдерживать 2.0 кВ в течении 1 минуты |
КЛИМАТИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р33-М1
• Рабочая температура: 10°С … 25°С
• Относительная влажность окружающего воздуха: до 80% при 20°С
• Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
ОБЩИЕ ДАННЫЕ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р33-М1
• Средняя наработка на отказ: не менее 1000 ч
• Средний срок службы: не менее 5 лет
• Габаритные размеры: 185х130х115 мм
• Вес: 2 кг
КОМПЛЕКТ ПОСТАВКИ МАГАЗИНА СОПРОТИВЛЕНИЯ ПРОФКИП Р33-М1
• Магазин сопротивления ПРОФКИП Р33-М1
• Руководство по эксплуатации
