Назначение

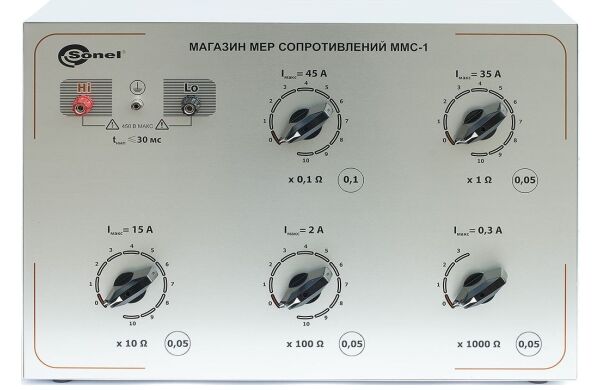

Мера ММС-1 предназначена для имитации и задания меры активного сопротивления петли короткого замыкания электросети с напряжением 220/380В (230/400В), 50 Гц переменного тока.
Мера MMC-1 применяется как эталонное оборудование для поверки (калибровки) и сертификационных испытаний измерителей сопротивления петли «фаза-нуль», «фаза-защитный проводник» и «фаза-фаза» с кратковременным (до 30-40 мс) измерительным током до 45 А. Мера MMC-1 обеспечивает ступенчатое регулирование активного сопротивления в диапазоне от 0,1 Ом до 4111 Ом с пределом допускаемой относительной погрешности ± 0,1% для диапазона от 0,1 Ом до 1 Ом и 0,05% для диапазона от 1 Ом до 4111 Ом.
Технические характеристики
| Параметр | Значения |
| Максимальный импульсный ток при Tимп < 30 — 40 мс. | |
| Декады, Ом | Максимальный импульсный ток, А |
| 10 × 0,1 | 45 |
| 10 × 1 | 35 |
| 10 × 10 | 15 |
| 10 × 100 | 0,3 |
| 3 × 1000 | 0,1 |
| Класс точности магазина | |
| Декады, Ом | Класс точности |
| 10 × 0,1 | 0,1 |
| 10 × 1 | 0,05 |
| 10 × 10 | 0,05 |
| 10 × 100 | 0,05 |
| 3 × 1000 | 0,05 |
| Дополнительные технические характеристики | |
| Нормальная температура работы | 20 ± 10 ºС |
| Максимальное рабочее напряжение | 450 В |
| Время цикла измерений Тизм | при Uизм до 230 B ≥ 20 с |
| Время остывания (паузы) Тпаузы | при Uизм до 230 B ≥ 20 с при Uизм до 450 B ≥ 25 с |
| Электрическая прочность изоляции | 2 кВ |
| Электрическое сопротивление изоляции | > 108 Ом |
| Габаритные размеры | 540×410×250 мм |
| Масса | 12 кг |
| Класс защиты | II (EN 61010-1) |
Комплект поставки
| № | Наименование | Количество |
| 1 | Мера сопротивлений петли короткого замыкания многозначная ММС-1 | 1 |
| 2 | Кабель питания с сетевой вилкой | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Паспорт | 1 |
| 5 | Методика поверки | 1 |
