Назначение

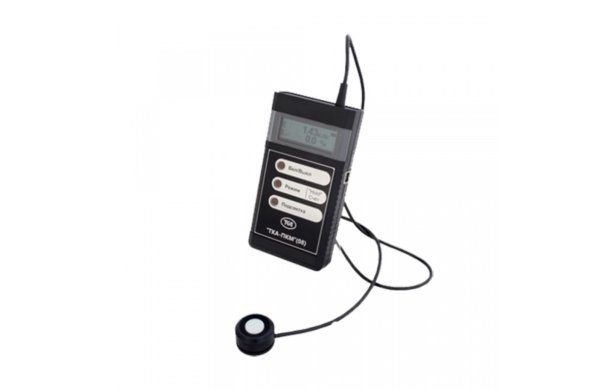

Прибор предназначен для измерения коэффициента пульсации освещённости и освещённости в видимой области спектра (380 ... 760) нм и яркости накладным методом ТВ-кинескопов, дисплейных экранов и протяжённых самосветящихся объектов в видимой области спектра (380…760) нм
Конструктивные особенности
3.1. Принцип прибора основан на преобразовании светового потока, создаваемого источниками света, в непрерывный электрический сигнал, пропорциональный освещённости [лк] или яркости [кд/м2], который затем преобразуется аналого – цифровым преобразователем в цифровой код, индицируемый на цифровом табло индикаторного блока. Работа идет в дискретном времени с дискретизацией отсчетов, выбираемой встроенным 8-ми канальным 12-ти разрядным АЦП. В измерительной головке установлено два первичных преобразователя излучения – полупроводниковые кремниевые фотодиоды с системой светофильтров и диафрагм. Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещенности пульсирующего излучения и рассчитывает значение коэффициента пульсации освещённости по формуле.
3.2. Все измеряемые величины выводятся на встроенный цифровой индикатор (дисплей). На первом экране отображаются параметры освещённости, на втором экране — яркость (переключение кнопкой «РЕЖИМ»).
3.3. На корпусе прибора расположен разъем USB типа В. Существует возможность экспорта данных, полученных в приборе, в программу под Windows для дальнейшего анализа. Прибор может быть подключен по полудуплексному синхронному последовательному интерфейсу к компьютеру или иному контроллеру.
В комплект поставки входит:
Кабель связи ................................................................ 1 шт, Диск с программным обеспечением........................... 1 шт.
Прибор передает информацию в последовательный порт в текстовом режиме с использованием OEM 866 кодировки. В модификации с USB выходом установите драйвер виртуального COM-порта
| Диапазоны измерения освещенности, лк | 10 - 200 000 |
| яркости, кд/м2 | 10 - 200 000 |
| коэффициента пульсации, % | 1 - 100 |
| Предел допускаемой основной относительной погрешности измерения освещённости, % | 8 |
| яркости, % | 10 |
| коэффициента пульсации | 10 |
| Время непрерывной работы прибора, ч (не менее) | 8,0 |
| Рабочие условия эксплуатации прибора: | |
| температура окружающего воздуха, °С | от 0 до 40 |
| относительная влажность воздуха при температуре 25°С, % | 95 |
| атмосферное давление, кПа | 80-110 |
| Для питания прибора используется щелочная батарея 6PLF22 (типоразмер батареи "Крона"), 9 В. | |
| Габаритные размеры прибора, мм (не более): | |
| измерительный блок | 160х85х30 мм. |
| фотометрическая головка | 150х50х50 мм. |
| Масса прибора, кг (не более) | 0,6 |
| Средняя наработка на отказ, ч, не менее | 2000 |
