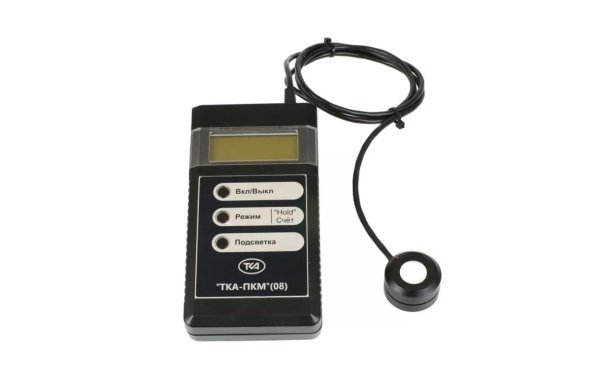

Люксметр + Пульсметр с поверкой ТКА ТКА-ПКМ(08)

Артикул: 1-353503

  • Прибор комбинированный «ТКА-ПКМ»(08)
  • Щелочной элемент питания типа “Крона” (6F22)
  • Руководство по эксплуатации

Назначение прибора

Прибор предназначен для измерения коэффициента пульсации овещённости, создаваемой различными произвольно пространственно расположенными источниками, и освещённости в видимой области спектра (380 ÷ 760) нм.



Почему производители светодиодных ламп не указывают такую характеристику как коэффициент пульсаций освещённости?
Станете ли вы применять дома лампы с большим коэффициентом пульсаций освещённости?



Нормативные документы

  • СанПиН 2.2.2/2.4.1340-03 Гигиенические требования к персональным электронно-вычислительным машинам и организации работы.
  • СанПиН 2.2.1/2.1.1.2585-10 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий.
  • СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.
  • ГОСТ Р 54944-2012 Здания и сооружения. Методы измерения освещённости.
  • ГОСТ Р 54945-2012 Здания и сооружения. Методы измерения коэффициента пульсации освещённости.

Основные технические характеристики

Диапазон измерений освещённости 10 ÷ 200 000 лк
Основная относительная погрешность измерений освещённости (не более) ± 8,0 %
Диапазон измерений коэффициента пульсации освещённости 1 ÷ 100 %
Основная относительная погрешность измерений коэффициента пульсации освещённости ± 10,0 %
Пределы допускаемой относительной погрешности, вызванной нелинейностью чувствительности прибора (не более) ± 3,0 %
Пределы допускаемой относительной погрешности, вызванной отклонением относительной спектральной чувствительности от относительной спектральной световой эффективности (не более) ± 5,0 %
Пределы допускаемой относительной погрешности, вызванной отклонением градуировки (не более) ± 3,0 %

Пределы допускаемой дополнительной относительной погрешности, вызванной пространственной характеристикой фотометрической головки люксметра (не более)

± 5,0 %

Пределы допускаемой дополнительной относительной погрешности измерения, вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне от 0 до +50 °С (не более)








± 3,0 %

Конструкция

В измерительной головке установлен первичный преобразователь излучения – полупроводниковый кремниевый фотодиод с системой светофильтров, формирующих спектральную чувствительность, соответствует относительной световой спектральной эффективности V(λ).

Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещённости пульсирующего излучения и рассчитывает значение коэффициента пульсации освещённости по формуле [1]. В приборе реализован интегральный метод расчета среднего значения освещённости (сумма всех отсчетов сигнала делится на их количество за время измерения). Расчёт показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, перед 12-разрядным АЦП стоит активный ФНЧ на 1000 Гц, для подавления "отражений" при оцифровке реализован цифровой фильтр.

Условия эксплуатации прибора

Температура окружающего воздуха от 0 до +50 °С
Относительная влажность воздуха при температуре окружающего воздуха 25°С до 98 %
Атмосферное давление 80 ÷ 110 кПа

Габаритные размеры прибора

Измерительного блока 160 х 85 х 30 мм
Фотометрической головки ∅ 36 х 21 мм
Масса прибора (не более) 0,5 кг
Элемент питания - типоразмер батареи «Крона» 9 В



Область применения прибора

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Комплектация:

  • Прибор комбинированный «ТКА-ПКМ»(08)
  • Щелочной элемент питания типа “Крона” (6F22)
  • Руководство по эксплуатации
  • Паспорт
  • Диск с программным обеспечением (опция, по дополнительному заказу)
  • Кабель последовательного порта (опция, по дополнительному заказу)
  • Сумка для прибора
  • Транспортная тара

Существенные преимущества перед аналогами

Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Возможность вырезания естественного фона освещения (см. ниже). В приборе реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612397.
В ГОСТ Р 54945-2012 сформулированы требования к условиям проведения измерения, и методика расчета коэффициента пульсации освещенности. В новом документе приведен перечень рекомендованных люксметров-пульсметров для проведения измерений пульсаций освещенности. Удовлетворить требованиям нового ГОСТ Р 54945-2012 и войти в этот список смогли лишь несколько приборов, среди которых рекомендованы к применению люксметры-пульсметры "ТКА-ПКМ"(08).
Прибор ТКА-ПКМ(08) может быть подключен по полудуплексному синхронному последовательному интерфейсу (USB — виртуальный СОМ-порт) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки, при стандартных настройках порта (9600 бит/с, 8 бит, нет четности,1 стоповый бит).
Для приема данных можно использовать любую терминальную программу под Windows (HyperTerminal, terminal v.1.9b,Putty); для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминалтипа TermUSB с поддержкой FT232RL.
Кабель USB A-B в стандартную комплектацию не входит.



Окно в Windows                                                   Работа на Android

По дополнительному заказу, в комплект поставки ТКА-ПКМ(08) может входить кабель связи USB A-B и диск с программным обеспечением под Windows (МиниТерминалка).

  Окно SPTerminal от НТП "ТКА"              Диск мини-СD R80

Простой формат сброса данных и CDC – устройство позволяет использовать любую терминальную программу на различных операционных системах.

Почему стоит приобрести прибор ТКА-ПКМ?

  • Устройство сочетает в себе люксметр, который выполняет функцию вычисления уровня освещенности, и пульсметр, необходимый для установления коэффициента пульсации освещённости.
  • Прямые измерения не требуют методики проведения измерений и проводятся по эксплуатационной документации на применяемое средство измерений.
  • Удобный корпус и интуитивно понятный интерфейс.
  • Возможность вырезания естественного фона освещения.
  • Возможность подключения к компьютеру для передачи данных.
  • Цена на фотометр сравнительно невысока, что в полной мере соотносится с отличным качеством.

Если вам нужен качественный прибор, который выдает максимально точные значения измерений, то фотометр, цена которого включает в себя также поверку – то, что вам нужно. Купить фотометры на нашем сайте – не только выгодно, но и быстро, а заказать можно как один прибор для частных измерений, так и партию устройств для промышленных целей.

Расчет цилиндрической косинусной насадки люксметра (Результаты исследований показали, что использование стекла МС-13 толщиной более 2,5 мм и высотой выступающей части над корпусом равной 1,5 мм обеспечивают формирование пространственной характеристики с погрешностью не более 5%. Этого вполне достаточно для применения подобной конструкции в рабочих средствах измерения). (*.pdf)

Возможность вырезания естественного фона освещения

Наличие функции первоначального затемнения датчика позволяет при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения. Для этого достаточно после включения питания поместить фотоголовку в обследуемую точку и по запросу "Затемните датчик и нажмите Пауза", не затемняя датчик, запустить процесс обнуления канала. При дальнейшем измерении прибор будет вычитать из значения общей освещённости в этой же точке начально измеренный уровень естественной освещённости: Еиск = Е - Е ест. Высокая стабильность во времени темновых характеристик используемого фотодатчика и заводская коррекция начального темнового уровня канала при нормальных условиях градуировки позволяет оценить границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, как θ = 1,1√2 θпр , где θпр – относительная погрешность прибора, ( θ = 12,5%, при θпр = 8% ), при доверительной вероятности P = 0,95.
При этом необходимо учитывать, что пока будут выполняться оба этапа измерения, уровень естественной освещённости должен оставаться постоянным, т.е. в условиях максимальной стабильной световой обстановки:

  • плотная облачность;
  • отсутствие движения людей и объектов в районе точки измерения;
  • минимальное время между этапами измерения.

Измерение освещённости, которую создает источник излучения, а также вычисление коэффициента пульсации – это параметры, которые определяются не только в ходе проверки освещения на рабочих местах, в общественных заведениях, производственных хранилищах и цехах, но и в домашних условиях. Для этого нужен специальный прибор: «ТКА-ПКМ»(08) – это устройство, которое определяет оба этих параметра. Такие приборы называются фотометрами, и их функции затрагивают область излучений различного рода. Купить люксметр, который будет не только высокоточным, но и качественным и приемлемым по стоимости, можно на нашем сайте.

Сертификат ''ТКА-ПКМ'' (*.jpg)
Описание типа ''ТКА-ПКМ'' (*.rar)
Методика поверки ''ТКА-ПКМ'' (*.zip)
Руководство по эксплуатации ''ТКА-ПКМ''(08) (*.pdf)
Установка USB драйвера (*.pdf)
МиниТерминалка SPTerminal (*.exe)

Вы можете купить Люксметр + Пульсметр "ТКА-ПКМ"(08) с поверкой на сайте производителя приборов НТП  "ТКА" по доступной цене.  Люксметр + Пульсметр  "ТКА-ПКМ"(08) с поверкой: описание, фото, характеристики, отзывы покупателей, инструкция и дополнительные принадлежности.
