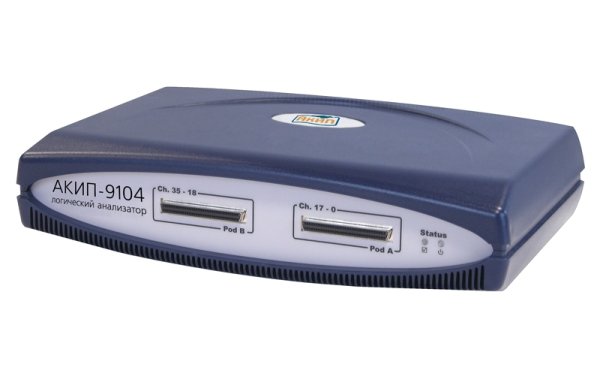

| Логический анализатор на базе ПК (USB) АКИП-9104 (1М) • 36 каналов (расширение до 288 при объединении 8-ми анализаторов) • Частота дискретизации до 500 МГц, 1,5 ГГц (при длине памяти 1кБит) • Измерение, декодирование и анализ сигналов • Декодирование последовательных протоколов передачи данных (опция) • Память: 1 Мбит/ 2 Мбит на канал (в зависимости от исполнения), время захвата до 130 минут • 31 уровень запуска • Синхронизация по уровню, фронту, спаду, по шаблону • Передача данных по интерфейсу USB 2.0 на управляющий компьютер • Генератор кодовых последовательностей (опция) • Работа под управлением ОС Windows 2000/ XP • Возможность интеграции с другими программными продуктами: LAbView, С/С++ • Вариант исполнения АКИП-9104/1: аналог в корпусе стоечного формата (19") высотой 1U |
| Технические данные | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ПАРАМЕТРЫ АНАЛИЗАТОРА | Частота дискретизации | 500 МГц / 1,5 ГГц |
| Временной анализ | Частота дискретизации 500 МГц, минимальный временной интервал 2,5 нс | |
| Анализ состояний | Частота тактового импульса до 200 МГц (в режиме DDR (двойная скорость передачи)), минимальный временной интервал 5 нс Частота тактового импульса до 100 МГц (в режиме SDR (одинарная скорость передачи)), минимальный временной интервал 10 нс |
|
| Количество каналов | 36 (расширение до 288) | |
| Память | До 2 Мбит / 1 кБит при 1,5 ГГц | |
| СИНХРОНИЗАЦИЯ И АНАЛИЗ ПРОТОКОЛОВ |
Условия синхронизации | По фронту/спаду, по состоянию (высокое, низкое, между), по шаблону |
| Режимы синхронизации | Фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск |
|
| Уровни синхронизации | 31 фиксированный уровень | |
| ОБЩИЕ ДАННЫЕ | Размеры | 173 × 273 × 67 мм |
| Вес | 0,7 кг | |
| Напряжение питания | 12 В (DC) | |
| Комплект поставки |
|
|
| Дополнительные принадлежности | |
| Кабель | АКИП AT-XSS4 |
