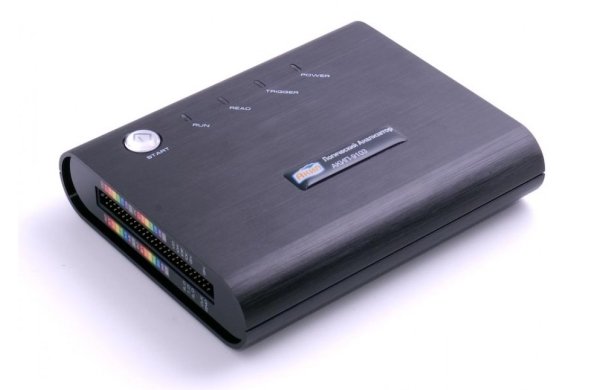

| Логический анализатор на базе ПК (USB) АКИП-9101 • 16 каналов • Частота дискретизации до 200 МГц • Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (более 90 протоколов), смешанных сигналов с тактовой частотой до 100 МГц • Память на канал до 2 Мбит на канал, захват глитчей от 5 нс • Коэффициент сжатия до 255:1 • Передача данных по интерфейсу USB 2.0 на управляющий компьютер • Не требует внешнего питания (питание от USB) |
| Технические данные | |||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-9101 | АКИП-9102 | АКИП-9103 | АКИП-9103/1 |
| ПАРАМЕТРЫ АНАЛИЗАТОРА | Частота дискретизации | до 200 МГц | |||
| Внеш. тактовая частота | 100 МГц | ||||
| Количество каналов | 16 | 32 | 32 | 32 | |
| Память | 4 Мбит (256 кбит на кан.) |
4 Мбит (128 кбит на кан.) |
32 Мбит (1 Мбит на кан.) |
64 Мбит (2 Мбит на кан.) |
|
| Порог срабатывания | -6…+6 В | ||||
| Погрешность установки порога срабатывания |
100 мВ | ||||
| Максимальное входное напряжение |
±30 В | ||||
| Входное сопротивление | 500 кОм/10 пФ | ||||
| Задержка между каналами | Не более 1,5 нс | ||||
| СИНХРОНИЗАЦИЯ И АНАЛИЗ ПРОТОКОЛОВ |
Условия синхронизации | по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону | |||
| Пороговый уровень | TTL, CMOS, ECL или заданный (-6 В…+6 В) | ||||
| Макс. частота сигнала порогового уровня |
75 МГц | ||||
| Задержка | по времени, по отсчетам (1-65535), по странице (1 - 8192) | ||||
| Встроенные протоколы декодирования |
I2C, UART, SPI, 7-SEGMENT LED | ||||
| Загружаемые протоколы (предоставляются по запросу) |
1-WIRE, HDQ, CAN 2.0B, SIGNIA 6210, USB 1.1, IIS, PS/2, MICROWIRE, SSI, S/PDIF, LIN 2.1, MANCHESTER, MILLER, IRDA, SD2.0/SDIO, LPC-SERIRQ, LPC, DIGRF, MCU-51 DECODE (кроме АКИП-9101), LCD1602, ST, JTAG 2.0, ST7669, MOD, FLEXRAY 2.1A, DMX512, CCIR656 , PCM, DSA, NEC , D6122, MII, DIGITAL LOGIC, ARITHMETIC LOGIC, JK FLIP-FLOP, UpDownCounter, LCD 12864, PM 1.1, SM 2.0, PSB, SLE4442, AC97, 3-WIRE, PECI, IIC(Serial EEPROM 24L Series), ISO7816 UART, MODIFIED М ILLER, SDQ , HD Audio, UNI/O, MODIFIED SPI, WIEGAND, SPI PLUS, DALI Interface, LPT, SCCB, SAMSUNG K9(NAND Flash), Compact Flash 4.1, OPENTHERM 2.2, MVB, Philips RC-5, PROFI BUS, WTB, Philips RC-6, HDMI CEC, HPI, DSI Bus, MICROWIRE(EEPROM 93C), WWV/WWVH/WWVB, I2C(EEPROM 24LCS61/24LCS62), DM 114/DM 115, DS 1302, SPI(EEPROM AT25F), SVID, MIL-STD-1553, SHT11, LG4572, S2Cwire/AS2Cwire, PT2262/PT2272, FWH, GPIB, CMOS IMAGE, BDM, YK-5, HART, BMS, SWP |
||||
ОБЩИЕ ДАННЫЕ |
Напряжение питания | 5 В по USB | |||
| Потребляемая мощность | Не более 2 Вт | ||||
| Размеры | 130 × 100 × 30 мм | ||||
| Вес | 0,175 кг | ||||
| Комплект поставки |
|
||||
| Дополнительные принадлежности | |
| Внешний модуль синхронизации по длительности импульсов | АКИП |
