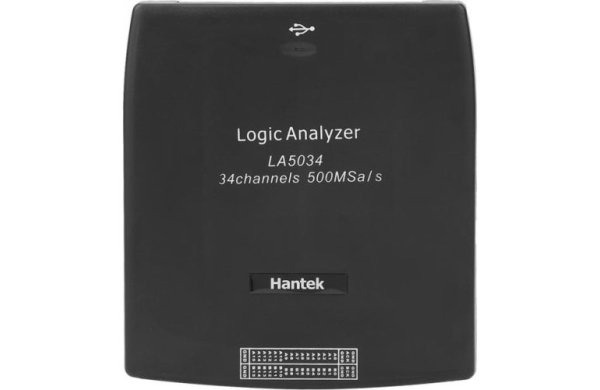

Логический анализатор LA-5034 имеет достаточное количество входных каналов, чтобы наблюдать большое количество информации на каналах передачи, и, в некоторой степени, краткие импульсные помехи.
- Обладает возможность захвата требуемых точек наблюдение вокруг сигнала с помощью множества функций захвата цифровой информации.
- Имеет память, чтобы увидеть периодические ошибки и иметь возможность найти ошибки в исходном состоянии.
- Программное обеспечение позволяет проводить динамический анализ, преобразовывать информацию. Вы можете представлять сигнал в двоичной, десятичной, шестнадцатеричной и ASCII форме.
- Триггер может быть установлен множеством способов.
3. ХАРАКТЕРИСТИКИ УСТРОЙСТВА
| Каналов | 34 |
| Входное сопротивление | 200K (C=10p) |
| Входное напряжение | от -60V до 60V |
| Порог логического значения | от -6V до 6V |
| Максимальная частота дискретизации | 500 MHz |
| Максимальная полоса сигнала | 150 MHz |
| Минимальное временное разрешение | 2 нс |
| Глубина сэмплирования | 2К значений |
| Память | 68Кбит |
| Максимальная частота захвата (режим сжатия) | 200 МГц |
| Максимальная частота триггера | 250 МГц |
| Совместимые уровни входа | TTL,LVTTL,CMOS,LVCOMS,ECL,PECL,EIA |
| Защита от электростатики | до 15КВ |
| Питание | от USB порта |
| Температура эксплуатации | от -10С до 60С |
ОС: Windows 2000, Windows XP.
