• Два независимых прибора в одном
• 9 основных видов измерений, а также 4-проводное измерение малых значений сопротивления (мОм) и 8 математических функций
• Скорость измерения: до 37 отсчетов/с
• Низкий коэффициент ошибок: погрешность измерения напряжения постоянного тока до 0,025%
• Двухдиапазонный источник питания с мощностью 30 Вт и возможностью дистанционного считывания
• Превосходная стабилизация по нагрузке: до 0,01% + 3 мВ
• Защита от перенапряжения и перегрузки по току
• Возможность автоматической генерации ступенчато- или линейно изменяющихся сигналов, а также встроенный генератор сигналов прямоугольной формы (4,8 кГц).
• Подключение к ПК через интерфейсы USB-TMC488.2 и GPIB
• Замок Кенсингтона для физической безопасности прибора

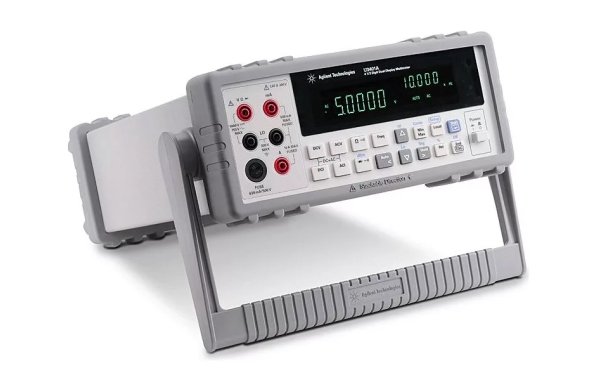

U3606A совмещает в одном корпусе 5,5разрядный цифровой мультиметр и двухдиапазонный источник питания мощностью 30 Вт. Работая одновременно и независимо, эти приборы представляют собой эффективное и недорогое решение для проведения испытаний, экономя при этом место на лабораторном столе или в стойке.
5,5-разрядный цифровой мультиметр
5,5разрядный мультиметр включает девять основных видов измерений мультиметров, а также возможность 4проводного измерения малых значений сопротивления (мОм) и восемь встроенных математических функций. Этот цифровой мультиметр также обладает высокой скоростью измерения до 37 отсчетов/с и низким коэффициентом ошибок, обеспечивая погрешность измерения напряжения постоянного тока до 0,025%.
Физическая безопасность и эффективная системная интеграция
Благодаря наличию на задней панели прибора замка Кенсингтона пользователь может сохранить свой мультиметр и быть уверенным, что прибор будет находиться на том месте, где он ожидает его увидеть для продолжения испытаний на следующий день. При монтаже в стойку прибор U3606A может быть эффективно интегрирован в систему пользователя посредством подключения через распространенные интерфейсы GPIB и USBTMC488.2 и программирования с использованием стандартных команд языка SCPI.
Источник питания постоянного тока мощностью 30 Вт
Источник питания постоянного тока мощностью 30 Вт имеет двухдиапазонный выход 30 В/1 А и 8 В/3 А с превосходной стабилизацией по нагрузке (до 0,01% + 3 мВ). Кроме того, источник питания обладает защитой от перенапряжения и перегрузки по току, встроенным генератором сигналов прямоугольной формы и возможностью автоматической генерации ступенчато или линейно изменяющихся сигналов для испытаний, в которых используется несколько уровней смещения по постоянному току. В дополнение к этому, возможность дистанционного считывания обеспечивает точность параметров питания на концах проводов нагрузки.
Технические характеристики
Функции мультиметра | Погрешности (% от отсчета +% от предела) |
Напряжение постоянного тока | |
Пределы | от 100,000 мВ до 1000,00 В |
Погрешность | 0,025 + 0,005 (1 год, предел 10 В) |
Сопротивление | |
Пределы | от 100,000 Ом до 100,000 МОм |
Погрешность | 0,05 + 0,005 (1 год, предел 1 кОм) |
Сила постоянного тока | |
Пределы | от 10,0000 мA до 3,0000 A |
Погрешность | 0,05 + 0,005 (1 год, предел 100 мА) |
Неразрывность электрических цепей (звуковой сигнализатор) | |
Пределы | 1000 Ом |
Погрешность | 0,05 + 0,005 (1 год, предел 100 мА) |
Испытание диодов | |
Пределы | 1,0000 В |
Погрешность | 0,05 + 0,005 (1 год, предел 1,0000 В) |
Емкость | |
Пределы | от 1 нФ до 10 мФ |
Погрешность | 1,0 + 0,5 (1 год, предел 100 нФ) |
Малые значения сопротивления | |
Пределы | от 100 мОм до 10 Ом |
Погрешность | 0, 25 + 0,03 (1 год, предел 1000 мОм) |
Истинное СКЗ напряжения переменного тока | |
Пределы | от 100,000 мВ до 750,00 В |
Погрешность | 1,00 + 0,1 (1 год, частота от 20 до 45 Гц) |
Истинное СКЗ силы переменного тока | |
Пределы | от 10,0000 мА до 3,0000 A |
Погрешность | 1,50 + 0,1 (1 год, частота от 20 до 45 Гц) |
Частота | от |
Пределы | от 100 мВ до 750 В, от 10 мА до 10 А |
Погрешность | 0,04 + 0,003 (1 год, частота < 20 Гц) |
Коэффициент заполнения | |
Пределы | 100,000% |
Погрешность | 0,3% + 0,02 на кГц |
Длительность импульса | |
Пределы | 199,999 мс, 1999,99 мс, |
Погрешность | Коэффициент заполнения/Частота |
Функции источника питания
Источник питания постоянного тока | |
Предел S1 | от 0 В до 30 В, от 0 А до 1 А |
Предел S2 | от 0 В до 8 В, от 0 А до 3 А |
Характеристики свипирования | |
Дискретно-изменяющийся сигнал | |
стабилизация по напряжению | 0 - 31,500 В (S1); 0 - 8,4000 В (S2) |
cтабилизация по току | 0 - 1,0500 A (S1); 0 - 3,1500 A (S2) |
Число шагов/время выдержки | от 1 до 100/от 1 до 99 |
Линейно-изменяющийся сигнал | |
стабилизация по напряжению | 0 - 31,500 В (S1); 0 - 8,4000 В (S2) |
cтабилизация по току | 0 - 1,0500 A (S1); 0 - 3,1500 A (S2) |
Число шагов/время выдержки | от 1 до 10000/(300 мс/шаг, тип.) |
Характеристики генератора сигналов прямоугольной формы | |
Частота | |
Пределы/погрешность | от 0,5 до 4800 Гц/0,005% + 1 отсчёт |
Коэффициент заполнения | |
Пределы/погрешность | от 0,39% до 99,60%/0,4% |
Амплитуда | |
Пределы/погрешность | S1 (30 В/1 А), S2 (8 В/3 А)/0,4% |
Математические функции | Измерение с нулевым значением (NULL), преобразование результата измерения в дБм (dBм)/дБ (dB), определение мин./макс./среднего значения (Min/Max/Avg), удерживание отсчета (Hold) |
Интерфейсы дистанционного управления | GPIB (IEEE-488); Full Speed USB 2.0 USB-TMC 488.2, USB-CDC |
Язык программирования | |
Источник питания | от 100 В до 240 В ± 10% переменного тока; от 45 Гц до 66 Гц (от 360 Гц до 440 Гц при напряжении 100/120 В) |
Потребляемая мощность | 150 ВА максимум |
Габаритные размеры | 105 (В) х 255 (Ш) х 329 (Г) мм (с резиновыми амортизаторами) |
Масса | 3,775 кг (с резиновыми амортизаторами) |
Принадлежности
U8201A Комбинированный комплект испытательных щупов |
34133A Прецизионные испытательные щупы (для цифрового мультиметра) |
11059A Набор пробников типа Кельвин |
11062А Набор зажимов типа Кельвин (для цифрового мультиметра) |
