• Разрешающая способность до 120 000 отсчетов
• 16 встроенных измерительных функций, включая измерение температуры и емкости
• 6 встроенных математических функций: Null (операция с нулевым значением), dBm (преобразование результатов измерения в дБм), dB (преобразование результатов измерения в дБ), MinMax (определение минимального/максимального отсчета), Limit (допусковое испытание) и Hold (удерживание отсчета)
• Основная погрешность измерения напряжения постоянного тока 0,25 % (за 1 год)
• Интерфейс USB 2.0 (соответствующий TMC-488.2)
• Cовместимость с языком SCPI
• Набор библиотек Agilent IO Library Suite и программа Intuilink для обеспечения возможности регистрации данных включены в комплект поставки

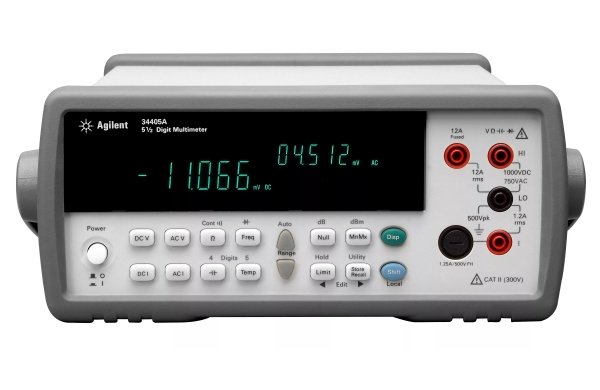

Мультиметр 34405A является одним из новых приборов в семействе мультиметров компании Agilent. Он расширяет возможности компании в предложении электронных средств измерений. Мультиметр 34405А обладает широким набором измерительных функций, таких как: измерение напряжения постоянного тока, постоянного тока, истинных СКЗ напряжения переменного тока и переменного тока, а также 2проводное измерение сопротивления, измерение частоты, испытание диодов и проверка неразрывности электрических цепей. Все эти функции встроены в мультиметр с учетом возможности его использования в качестве прибора общего назначения. Кроме того, встроенный термисторный датчик мультиметра позволяет измерять температуру в диапазоне от минус 80 до 150 °C. Дополнительным обоснованием реальности стоимости мультиметра является его способность измерения емкости от 1000 пФ до 10000 мкФ.
Мультиметр 34405А имеет шесть встроенных математических операций: Null (операция с нулевым значением), dBm (преобразование результатов измерения в дБм), dB (преобразование результатов измерения в дБ), MinMax (определение минимального/ максимального отсчетов), Limit (допусковый контроль) и Hold (удерживание отсчета). Эти операции позволяют улучшить эффективность использования мультиметра Agilent 34405A и повысить точность его измерений.
Быстрое подключение к ПК с помощью интерфейса USB 2.0
Для тех, кому необходимо управление мультиметром и установка параметров измерения от ПК, встроенный интерфейс USB 2.0 обеспечивает удобное и надежное соединение между ПК и мультиметром. Интерфейс USB, соответствующий стандарту TMC488.2, эффективно работает с программным обеспечением компании Agilent, обеспечивающим подключение к ПК, и может управляться дистанционно с помощью стандартных команд языка SCPI, либо программы Intuilink для цифровых мультиметров. Драйверы IVICOM и LabVIEW включены в комплект поставки мультиметра для обеспечения удобства интеграции с различными средами программирования.
Четкое изображение, высокая скорость снятия отсчетов, запоминание установок прибора
Если необходима более высокая производительность и пропускная способность, функция одновременного отображения двух отсчетов на вакуумнофлюоресцентном экране позволяет выполнять несколько измерений и одновременно отображать их результаты на передней панели. Для ответственных применений, когда скорость приобретает особое значение, мультиметр Agilent 34405A способен снимать до 19 отсчетов в секунду с разрешающей способностью 4,5 разряда при непосредственной передаче в ПК. В дополнение к этому, пользователь может конфигурировать и запоминать полные установки прибора и вызывать их в любое время из встроенной памяти состояний, состоящей из четырех ячеек.
Прочность и надежность
Мультиметр Agilent 34405A был разработан и испытан на соответствие основным стандартам по технике безопасности, а также нормативным стандартам. Его резиновые амортизаторы обеспечат защиту от механических повреждений при повседневном использовании прибора.
Технические характеристики
Функции мультиметра | Погрешности (% от отсчета +% от предела) |
Напряжение постоянного тока | |
Пределы | от 100,000 мВ до 1000,00 В |
Погрешность | 0,025 + 0,005 (1 год, предел 10 В) |
Сопротивление | |
Пределы | от 100,000 Ом до 100,000 МОм |
Погрешность | 0,05 + 0,005 (1 год, предел 1 кОм) |
Сила постоянного тока | |
Пределы | от 10,0000 мA до 10,0000 A |
Погрешность | 0,05 + 0,005 (1 год, предел 100 мА) |
Неразрывность электрических цепей (звуковой сигнализатор) | |
Пределы | 1000 Ом |
Погрешность | 0,05 + 0,005 (1 год, предел 100 мА) |
Испытание диодов | |
Пределы | 1,0000 В |
Погрешность | 0,05 + 0,005 (1 год, предел 1,0000 В) |
Истинное СКЗ напряжения переменного тока | |
Пределы | от 100,000 мВ до 750,00 В |
Погрешность | 1,00 + 0,1 (1 год, частота от 20 до 45 Гц) |
Истинное СКЗ силы переменного тока | |
Пределы | от 10,0000 мА до 10,0000 A |
Погрешность | 1,50 + 0,1 (1 год, частота от 20 до 45 Гц) |
Частота | от |
Пределы | от 100 мВ до 750 В, от 10 мА до 10 А |
Погрешность | 0,04 + 0,003 (1 год, частота < 20 Гц) |
Температура (термисторный датчик 5 кОм) | |
Пределы | от –80 °С до 150 °С |
Погрешность | погрешность датчика +0,2 °С |
Емкость | |
Пределы | от 1 нФ до 10 мФ |
Погрешность | 1,0 + 0,05 (1 год, предел 100 нФ) |
Математические функции | Измерение с нулевым значением (NULL), преобразование результата измерения в дБм (dBm), преобразование результата измерения в дБ (dB), определение минимального/максимального/среднего значения (Min/Max/Avg), удерживание отсчета (Hold), допусковое испытание (Limit Test) |
Запуск и память | По одному сигналу запуска в память записывается один отсчет. |
Интерфейс дистанционного управления | Полноскоростной интерфейс USB 2.0; устройство класса USB TMC (GPIB по USB) |
Язык программирования | SCPI, IEEE-488.1, IEEE-488.2 |
Питание | 100 В/120 В (127 В)/220 В (230 В)/240 В ± 10% Частота сети питания: от 45 до 66 Гц и от 360 до 440 Гц (при напряжении сети питания 100/120 В) |
Потребляемая мощность | 16 ВА максимум, |
Комплект поставки: комплект измерительных щупов, отчет с данными испытаний, сетевой шнур, кабель интерфейса USB, краткое руководство по вводу в эксплуатацию (Quick Start Guide), руководство по эксплуатации и обслуживанию (User’s and Service Guide), компактдиск Product Reference (включает программу DMM IntuiLink, драйверы IVICOM и LabVIEW), компакт-диск с набором библиотек Agilent IO Library Suite
34405А-1СМ Комплект для монтажа в стойку |
34132А Комплект испытательных щупов |
34133А Комплект прецизионных испытательных щупов |
34330А Токовый шунт на 30 А |
E2308A Термисторный пробник |
