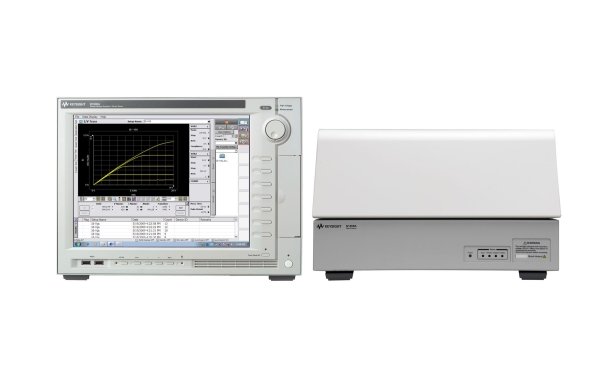

B1505AP предварительно настроенный анализатор мощности устройства / вах (B1505A с модулями и приспособления)
Ключевые Характеристики & Спецификации
Конфигурации для питания устройства тестирования
- Выбор из восьми вариантов (конфигураций) для разнообразие питания устройства для испытаний
- Модули / расширители для будущего обновления
Широкий диапазон источников в сочетании с низким уровнем точности измерений
- Все-в-одном решение для питания характеристики устройства до 1500 А и напряжением 10 кВ
- возможность μΩ измерения сопротивления
- Точный суб-picoamp уровень измерения тока при высоком напряжении смещения
Широкие возможности ознакомления с устройством
- Измерение емкости до +/-3 кв постоянного тока смещения
- Высокая 10µs измерения импульсной мощности
- Температуры возможность измерения
Повышение эффективности измерений
- Автоматическое переключение между высоковольтных и сильноточных измерений без recabling
- Стандартное испытание светильников с блокировкой для безопасной упаковке устройства питания тестирование
- Посмотреть осциллограф для контроля формы сигнала применяется для устройства
- МС на базе Windows программное обеспечение EasyEXPERT упрощает управление данными и анализ данных
Описание
Смотреть короткое видео в B1505A Мощность прибора анализатор / вах демонстрационную страницу.
Модуль keysight B1505AP предварительно настроенный анализатор мощности устройства / Кривой Tracer предоставляет готовые решения для различных требований к мощности характеристики устройства. Каждый вариант имеет все необходимое оборудование B1505A и программного обеспечения, включая ЭВМ, кабелей, испытательное приспособление и др. необходимые для тестирования дискретных силовых устройств. В B1505AP использует те же модули как и универсальный прибор анализатор B1505A власти / Кривой Трассировщик и может быть расширен в точности так же.
Модуль keysight B1505A Мощность прибора анализатор / вах-единственное поле доступное решение с возможностью для того чтобы характеризовать высокая мощность устройств от суб-picoamp уровне до 10 кВ & 1500 А. выберите B1505AP заявка решения, основанного на максимальное напряжение, Максимальный ток и необходимость для измерение емкости от восьми различных предварительно сконфигурированных пакетов.
Программная среда B1505A на основе Microsoft® для Windows® 7 операционной системы и позволяет пользователям проверить характеристики прибора и обнаружения неисправности устройства с удобством вах. Просто как обычный Кривой трассировщик в B1505A поддерживает поворотная ручка управления переменной функции развертки. Это позволяет в режиме реального времени оценки таких параметров, как напряжение пробоя. Также поддерживается “вид осциллографа”, что визуально помогает оператору оптимизировать напряжение и ток, прикладываемый к устройству. Измерения настройка информация и данные автоматически сохраняются на B1505A встроенный жесткий диск. Они также могут быть скопированы на USB-накопители и другие портативные устройства хранения. Данные измерений могут быть легко скопированы на технических отчетов с помощью устройства измерения резюме.
Надежное решение приспособление испытание важно для обеспечения безопасности оператора (за счет генерируется высокое напряжение и ток), а также для поддержки широкого спектра устройств питания видах упаковки. Предыдущая обычную кривую ограничения трейсера, что некоторые устройства питания не могут быть оценены из-за их размера и иногда необходимо соорудить на скорую руку адаптер для тестирования устройств. Однако, приспособления для испытания на B1505A может принимать самые разнообразные приборы, такие как транзисторы силы, диоды, транзисторы и др. независимо от их размера или формы. Это достигается через большие испытания приспособление адаптер с помощью настраиваемых модулей приспособление испытания. Кроме того, приспособление испытания встроенный механизм блокировки гарантирует, что высокие напряжения и токи могут быть благополучно применены для тестирования устройств.
Microsoft и Windows являются зарегистрированными в США товарными знаками Корпорации Microsoft.
