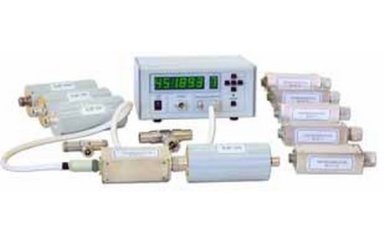

Комплект преобразователей напряжения В9-14

Артикул: 1-352632

  • Габариты(мм),масса(кг):  измерительного блока  230х185х76; 3
  • преобразователей П1-П5 и В9-14-0,8А  30 х40
  • длина 100; 0,5

Служит для особо точного измерения среднеквадратических значений переменных напряжений. Интерфейс КОП

Состоит из блоков термоэлектрического преобразования переменного напряжения и тока в постоянное напряжение, блоков добавочных резисторов и блока цифровой индикации.

Комплект преобразователей напряжения В9-14 поставляется в трех вариантах:

– для измерения переменных напряжений малого (0,5–30 В) и большого (50-1000 В) уровней (вариант поставки № 1);

– для измерения переменных напряжений малого (0,5–30 В) уровня (вариант поставки № 2);

– для преобразования переменных напряжений большого (50–100 В) уровня в постоянное напряжение (вариант поставки № 3)

Наименование характеристики

Численное значение характеристики

Вариант поставки № 1

Вариант поставки № 2

Вариант поставки № 3

Диапазон уровней Uх сигналов напряжения



0,25–-1000 В

на поддиапазонах с конечными пределами

Uп=0,5; 1; 3; 10; 30; 50; 100; 300; 1000 В

0,25–30 В

на поддиапазонах с конечными пределами

Uп = 0,5; 1; 3; 10; 30 В

25–1000 В на поддиапазонах с конечными пределами

Uп =50; 100; 300; 500; 1000 В

Диапазон частот

10 Гц–100 МГц

на поддиапазонах 0,5; 1; 3 В.

10 Гц–30 МГц
на поддиапазонах 10 и  30 В;

10 Гц–1 МГц

на поддиапазонах 50 и 100 В

10 ГЦ–100 КГц на поддиапазонах  300; 500 И 1000В

10 Гц–100 МГц

на поддиапазонах 0,5; 1; 3 В



10 Гц–30 МГц
на поддиапазонах 10 и 30В



10 Гц–1 МГц

на поддиапазонах 50 и 100 В



10 Гц–100 кГц

на поддиапазонах

300; 500 и 1000 В



Предел допускаемой основной погрешности преобразования при переходе от постоянного напряжения сигнала к переменному сигналу частоты градуировки 1 КГц

±0,01 %

±0,01 %

±0,01 %

Предел допускаемой основной погрешности преобразования при переходе от вх. Сигнала частоты градуировки к сигналу нормальной области частот 0,02–20 КГц

±0,01 %

±0,01 %

±0,01 %

Предел допускаемой частотной погрешности преобразования при переходе от входного сигнала частоты градуировки к сигналу рабочей области частот

на поддиапазонах 0,5 и 1 В:

±0,02 % (до 0,1 МГц) %

±0,1 % (до 1 МГц) %

±0,2 % (до 10 МГц) %

±0,3 % (до 30 МГц) %

±1,5 % (до 100 МГЦ) %

на поддиапазонах 0,5 и 1В:

±0,02 % (до 0,1 МГц) %

±0,1 % (до 1 МГц) %

±0,2 % (до 10 МГц) %

±0,3 % (до 30 МГц) %

±1,5% (до 100 МГц) %





на поддиапазоне 3 В:

±0,01 % (до 0,1 МГц) %

±0,05 % (до 1 МГц) %

±0,2 % (до 10 МГц) %

±0,3 % (до 30 МГц) %

±1,5 % (до 100 МГц) %

на поддиапазоне 3 В:

±0,01 % (до 0,1 МГц) %

±0,05 % (до 1 МГц) %

±0,2 % (до 10 МГц) %

±0,3 % (до 30 МГц) %

±1,5 % (до 100 МГц) %



на поддиапазонах 10 и 30 В:

±0,01 % (до 0,1 МГц) %

±0,05 % (до 1 МГц) %

±0,2 % (до 10 МГц) %

±0,3 % (до 30 МГц) %

на поддиапазонах 10 и 30В:

±0,01 % (до 0,1 МГц) %

±0,05 % (до 1 МГц) %

±0,2 % (до 10 МГц) %

±0,3 % (до 30 МГц) %



на поддиапазонах 50, 100 В:

±0,01 % (до 0,1 МГц) %

±0,3 % (до 1 МГц) %



на поддиапазонах 50, 100 В:

±0,01 % (до 0,1 МГц) %

±0,3 % (ДО 1 МГц) %

на поддиапазоне 300 В:

±0,01 % (до 0,05 МГц) %

±0,02 % (до 0,1 МГц) %



на поддиапазоне 300 В:

±0,01 % (до 0,05 МГц) %

±0,02 % (ДО 0,1 МГц) %

на поддиапазоне 500 В:

±0,02 % (до 0,05 МГц) %

±0,03 % (до 0,1 МГц) %



на поддиапазоне 500 В:

±0,02 % (до 0,05 МГц) %

±0,03 % (ДО 0,1 МГц) %

на поддиапазоне 1000 В:

±0,02 % (до 0,05 МГц) %

±0,05 % (до 0,1 МГц) %



на поддиапазоне 300 В:

±0,02 % (до 0,05 МГц) %

±0,05 % (ДО 0,1 МГц) %

Входное сопротивление и емкость

На поддиапазонах

0,5; 1; 3; 10; 30 В:

более 200 Ом/В; менее 5 пФ.

На поддиапазонах

50; 100; 300; 500; 1000 В:

более 1,2 кОм/В; менее 5 пФ

На поддиапазонах

0,5; 1; 3; 10; 30 В:

более 200 Ом/В; менее 5 пФ



На поддиапазонах

50; 100; 300; 500; 1000 В:

более 1,2 кОм/В; менее 5 пФ



Габариты(мм),масса(кг):  измерительного блока  230х185х76; 3 ;преобразователей П1-П5 и В9-14-0,8А  30 х40, длина 100; 0,5
